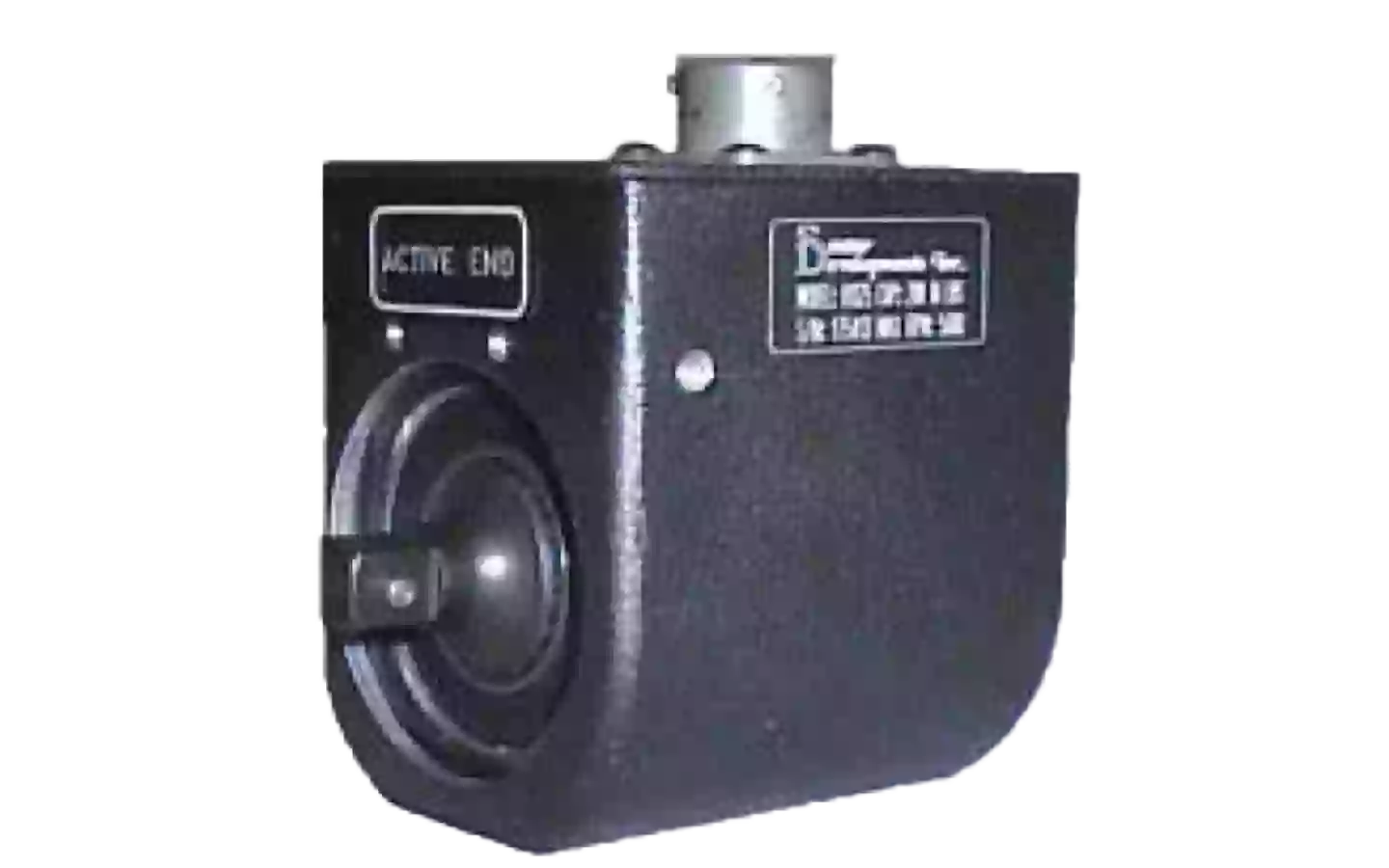

Capteur de couple rotatif 01325 (square)
Capteur de couple précis avec arbre carré, idéal pour les mesures dynamiques jusqu'à 100 Nm. Conception compacte pour applications industrielles.
Caractéristiques principales
- Axe carré pour un couplage facile
- Convient pour la mesure dans les deux sens de rotation
- Disponible dans différentes plages de mesure
- Grande stabilité et précision du signal
- Convient pour les bancs d'essai et les environnements de production
- Construction durable pour une utilisation à long terme
Performances principales
Le capteur de couple rotatif 01325 (square) offre une mesure fiable du couple dans des environnements dynamiques. Grâce à son arbre carré et son boîtier robuste en aluminium, il est parfaitement adapté aux applications industrielles nécessitant précision, répétabilité et fiabilité.
Conditions d’utilisation
Conçu pour fonctionner entre -10 °C et +60 °C, ce capteur garantit une performance stable même en conditions difficiles. Sa classe de protection IP40 permet une utilisation en environnement contrôlé.
Applications possibles
- Bancs d’essai moteur
- Machines de production
- Essais de couple dans l’automobile
- Intégration dans des systèmes OEM
- Contrôle de qualité en R&D
Avantages du produit
- Mesure bidirectionnelle du couple avec haute précision
- Faible erreur de linéarité et excellente répétabilité
- Disponible avec câble blindé intégré pour une installation rapide
- Signal analogique standard facile à intégrer
Autres caractéristiques importantes
- Pont de mesure 350 Ω
- Signal stable et sans dérive
- Conception compacte et légère
- Vitesses de rotation jusqu’à 4000 tr/min
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Téléchargements de produits
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Plages de couple nominales | 0,5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 Nm |
| Couple maximal | 150 % de la valeur nominale |
| Sortie | 1,5 mV/V (nominal) |
| Tension d’alimentation | 5 … 15 V DC (max. 18 V DC) |
| Résistance du pont | env. 350 Ω |
| Précision | ±0,2 % de la valeur nominale |
| Linéarité | ±0,1 % de la valeur nominale |
| Répétabilité | ±0,05 % de la valeur nominale |
| Température de fonctionnement | -10 … +60 °C |
| Dérive en température du zéro | ±0,01 %/K de la valeur nominale |
| Dérive en température du signal | ±0,01 %/K de la valeur nominale |
| Vitesse de rotation maximale | 4000 tr/min |
| Matériau du boîtier | Aluminium |
| Classe de protection | IP40 |
| Connexion | Câble 2 m, 6 fils, blindé |
| Conception de l’arbre | Arbre carré |
| Montage | Par bride |
| Poids | env. 500 g (selon la plage) |
