Série ACBMSR

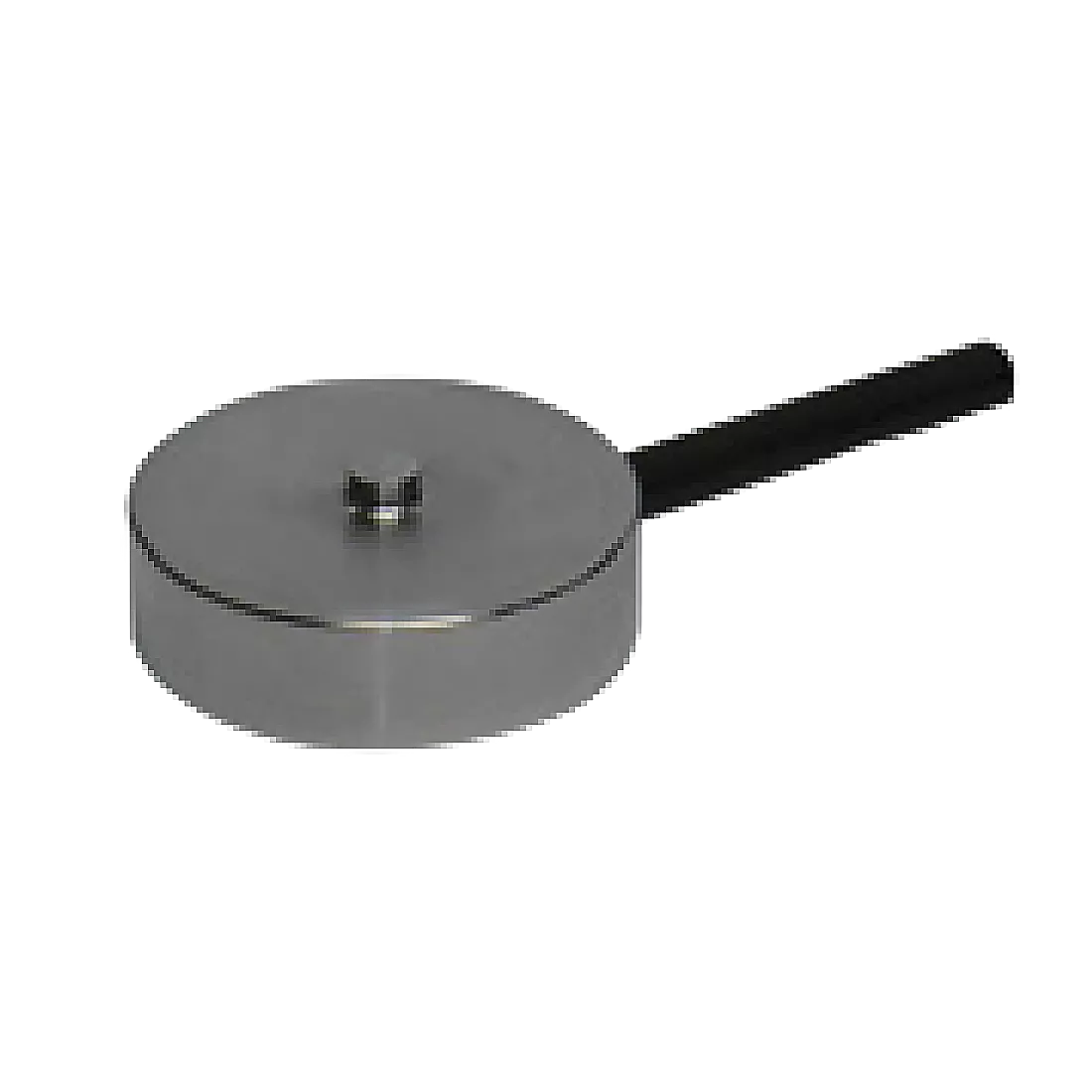

Compression Capteur de force subminiature (3 kg ~ 30 kg)

Voir les spécifications techniques

Caractéristiques principales

  • Construction en acier inoxydable 17-4PH
  • Joint entièrement soudé (IP68)
  • Taille compacte avec profil plat.

À propos de la série ACBMSR

La série ACBMSR est synonyme de précision. Ce capteur de pression miniature a été spécialement développé pour les applications où l'espace d'installation est limité, mais où une précision et une fiabilité maximales de mesure sont requises. Avec une capacité de 3 à 30 kilogrammes et un boîtier robuste en acier inoxydable de haute qualité (17-4PH), la série ACBMSR est idéale pour une utilisation dans des environnements industriels.


Le modèle subminiature ACBMSR est conçu pour être utilisé dans des applications où l'espace est limité.

Avez-vous besoin de ce capteur pour votre prochain projet?

Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.

Demander un devis

Toujours la bonne solution en matière de capteurs.

  • Des conseils gratuits et indépendants pour votre application
  • Offre sur mesure
  • Développement de solutions standard et personnalisées
  • Temps de réponse rapide

Série ACBMSR

Politique de confidentialité
 Parler à un expert

Parlez à nos experts

Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.

Parler à un expert

Spécifications techniques

Spécifications Valeur
Non-linearity ≤0.5% R.O.
Rated capacity (R.C.) 3, 5, 10, 20, 30kg
Rated output (R.O.) 0.7 ~ 1.5mV/V
Hysteresis ≤0.5% R.O.
Non-repeatability ≤0.5% R.O.
Creep error ≤0.5% in 20min.
Zero balance ±0.2mV/V
Compensated temperature range -10 ~ 70°C
Operating temperature range -20 ~ 80°C
Temp. effect on rated output ≤0.5% LOAD/10°C
Temp. effect on zero balance ≤0.5% R.O./10°C
Terminal input resistance 350 ohms ± 7 ohms
Terminal output resistance 350 ohms ± 7 ohms
Insulation resistance (Min.) 2000 Mohms at 50V DC
Excitation voltage 3~5V (Recommended), 8V (Max.)
Electrical connection Ø2mmx1.5m (30AWG x 4Core Shieled)
Protection class meets IP 60
Safe overload 150% R.C
Ultimate overload 300% R.C
Material Stainless steel (17-4PH)
