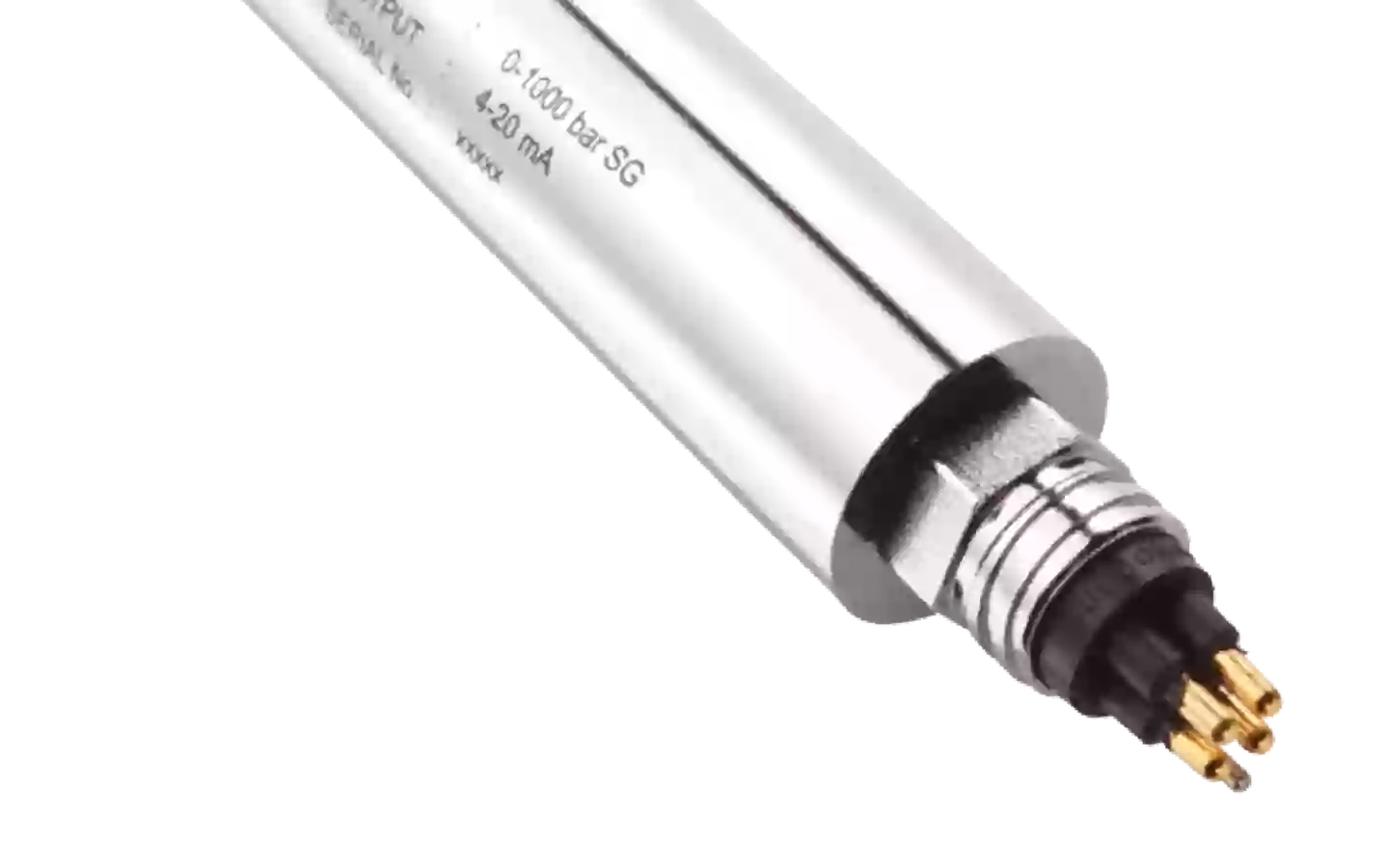

APR3914 Transducteur de pression sous-marine
Pour la mesure de la pression à des niveaux d'immersion profonds, en particulier dans les applications de l'industrie pétrolière
Caractéristiques principales
- Convient aux équipements de test ROV Sortie de température en optionet de haute mer
- Technologie de capteur silicium sur saphir pour des performances exceptionnelles
- Immersion jusqu'à 6 000 mètres de profondeur
- Plages de pression disponibles jusqu'à 2 000 bars
- Sortie de température en option
- Option de haute précision
- Optional temperature output
- Essais hyperbares
- Essais ESS et ensembles de documents complets disponibles
A propos du capteur de pression
Le transmetteur de pression sous-marine APR3914 a été conçu pour répondre aux exigences de la mesure de la pression à des niveaux d'immersion profonds, en particulier dans les applications de l'industrie pétrolière. Il peut être configuré pour s'adapter à une multitude d'applications.
La technologie unique du capteur en silicium sur saphir offre des performances exceptionnelles et une excellente stabilité sur une large plage de températures. Le capteur peut supporter des surpressions élevées et offre une superbe résistance à la corrosion avec une hystérésis pratiquement inexistante. Les propriétés d'isolation exceptionnelles du saphir permettent au capteur de fonctionner sur une très large plage de températures sans perte de performance.
Logé dans un corps entièrement soudé avec des pièces en contact avec le fluide conformes à la recommandation NACE pour la résistance à la corrosion des matériaux, ce produit constitue une solution durable pour une mesure précise et à long terme de la pression, même lorsqu'il est installé de façon permanente dans des environnements sous-marins extrêmement profonds.
Plusieurs connexions optionnelles sont disponibles... Il fournit un signal de sortie à deux fils de 4-20 mA avec une stabilité et une répétabilité élevées pour des plages de pression allant jusqu'à 2 000 bars. Destiné à une immersion permanente, le produit peut supporter des pressions externes allant jusqu'à 6 000 mètres de profondeur. Le système secondaire assure un confinement de la pression secondaire jusqu'à 1 650 bars. La connexion électrique s'effectue par l'intermédiaire de fils PTFE Raychem Flexlite robustes. Les plages de pression disponibles vont de 1 à 2 000 bars.
Les unités peuvent être fournies avec des certificats d'essai hyperbare jusqu'à 3 000 mètres de profondeur, des essais ESS et des documents complets.
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Téléchargements de produits
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Accuracy nlhr | ≤ ±0.25 % of span BFSL |
| Operating ambient temperature | -20 °C to +40 °C (-4 °F to +104 °F) |
| Output signal | 4-20 mA (2 wire) |
| Pressure reference | Sealed Gauge |
| Protection of supply voltage | Protected against supply voltage reversal up to 50 V |
| Sensor technology | Silicon-on-Sapphire (SoS) |
| Standard pressure ranges (bar) | Typical ranges from 0-10 bar to 0-2,000 bar. Contact the sales office for further information. |
| Supply voltage | 10 – 36 VDC |
