Over het project
Een toonaangevend instituut voor pool en marien onderzoek voert momenteel onderzoek uit naar de krachten in meerlijnen bij offshore installaties. Binnen dit project wordt een meetsysteem geïmplementeerd om de trekkrachten in offshore verankeringsstructuren te monitoren. Het doel is om de dynamische belastingen, die specifiek door golfbewegingen op de verankeringspunten worden veroorzaakt, gedurende langere tijd vast te leggen onder reële omgevingscondities.
Het project is gericht op het verkrijgen van inzicht in de structurele veiligheid en optimalisatie van meer en verankeringssystemen.
Wat is mooring?

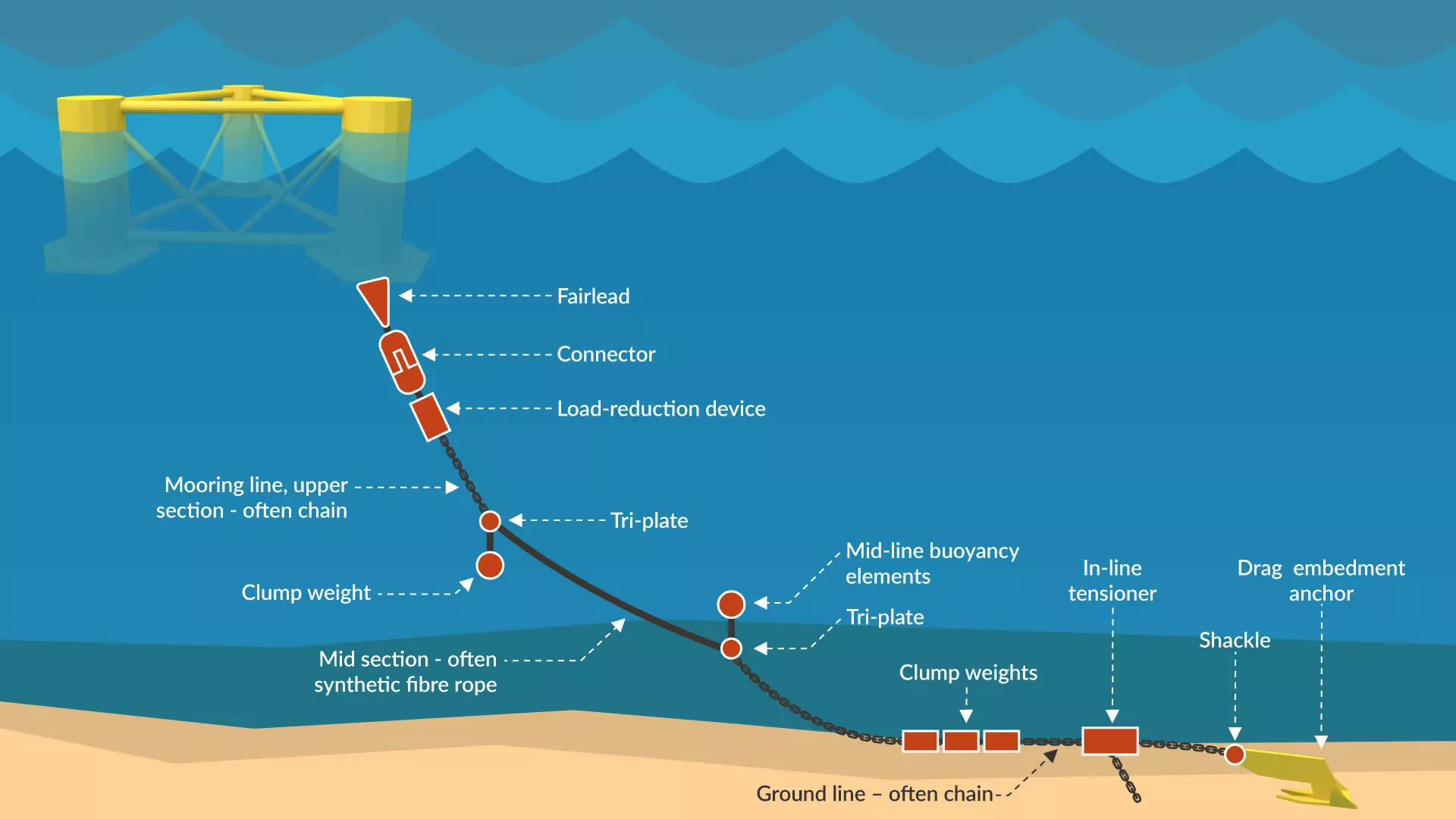

Mooring verwijst naar het verankeringssysteem dat wordt gebruikt om drijvende offshore constructies, zoals windturbines, platforms of meetboeien, aan de zeebodem te bevestigen. Het systeem bestaat meestal uit meerlijnen, kettingen of kabels die via verbindingscomponenten met de constructie zijn gekoppeld.
Het doel van mooring is om de constructie stabiel te houden ondanks wind, golven en stroming. Zo worden ongecontroleerde bewegingen voorkomen. Het ontwerp van dergelijke systemen vereist nauwkeurige kennis van de optredende trekkrachten, vooral onder extreme omgevingscondities.
Uitdaging door hoge golfbelastingen bij offshore toepassingen
Zeer hoge golven vormen een grote uitdaging voor offshore installaties. Ze veroorzaken extreme dynamische belastingen op de meerlijnen. Deze belastingen fluctueren sterk en kunnen leiden tot overbelasting of materiaalvermoeiing, vooral bij langdurige en continue golfbelasting.
Daarnaast verandert de trekrichting voortdurend door de op en neergaande beweging van de installatie. Dit maakt nauwkeurige krachtmetingen noodzakelijk om de structurele integriteit, veiligheid en langdurige beschikbaarheid van de installatie te waarborgen. Met name in ruwe zeegebieden, zoals de Noordzee, zijn deze belastingen kritisch voor het ontwerp en de monitoring van mooringsystemen.
Gebruikt product
Een Althen TLL trekkrachtsensor, speciaal ontworpen voor offshore toepassingen en geïntegreerd in een drukdichte IP68 behuizing, wordt gebruikt voor het monitoren van de krachten in de meerlijnen. Voor de elektrische aansluiting wordt een robuuste SUBCon connector toegepast. Deze maakt veilig loskoppelen onder water mogelijk.
De data wordt geregistreerd door een autonome datalogger met een looptijd van 30 dagen. Deze wordt op vaste intervallen door een duiker vervangen om een volledige en continue registratie van de meetgegevens te waarborgen.
Projectimplementatie
De sensor is direct geïntegreerd in de meerverbinding van een drijvende offshore constructie en via de SUBCon stekkerverbinding aangesloten op de datalogger. De volledige eenheid is ondergebracht in een corrosiebestendige roestvaststalen behuizing. Dit maakt langdurig gebruik onder water mogelijk.
Maandelijks onderhoud door duikers maakt het eenvoudig om de datalogger te vervangen zonder de onderwatercomponenten te demonteren. Dit is een belangrijk voordeel voor continue werking onder veeleisende maritieme omstandigheden.
Althen Sensors & Controls leverde het complete systeem. Dit omvatte advies, de loggeroplossing en de mechanische aanpassing aan de onderwateromgeving.
Over de TLL trekkrachtsensor
De TLL trekkrachtsensor van Althen is speciaal ontwikkeld voor nauwkeurige krachtmetingen onder extreme offshore omstandigheden. De sensor biedt een betrouwbare oplossing voor langetermijnmonitoring van krachten in meerlijnen. De behuizing is vervaardigd uit corrosiebestendig 17-4PH roestvast staal en is geschikt voor permanente inzet in maritieme omgevingen. Met een meetbereik van 1 tot 1000 ton kan de sensor flexibel worden aangepast aan uiteenlopende belastingssituaties.
Technische highlights
- Compact ontwerp. Geschikt voor integratie in beperkte inbouwruimte.
- Hoge nauwkeurigheid. Meetnauwkeurigheid tot ±0,3 procent van de eindwaarde.
- Betrouwbare signaaloverdracht dankzij vaste bekabeling.
- IP68 roestvaststalen behuizing voor drukdicht gebruik onder water.
- Rekstrookgebaseerd meetprincipe voor bewezen meetprecisie.
Naast de technische prestaties onderscheidt de TLL sensor zich door hoge betrouwbaarheid en eenvoudig onderhoud. Dankzij de SUBCon stekkerverbinding kan de behuizing onder water snel en zonder gereedschap worden losgekoppeld. Dit is een groot voordeel bij periodiek onderhoud. In combinatie met een autonome datalogger met een looptijd van 30 dagen, die zonder externe voeding werkt, ontstaat een bijzonder robuust en efficiënt meetsysteem. Dit maakt de sensor zeer geschikt voor offshore toepassingen waar duurzaamheid, minimale stilstand en betrouwbare meetdata centraal staan.
