Onderzoek naar draagvermogen verankeringselementen
De Bundesanstalt für Wasserbau in Karlsruhe (BAW) onderzoekt de factoren die van invloed zijn op het draagvermogen van gevoegde verankeringselementen. Voegverankeringselementen worden gebruikt om constructies stevig te verankeren in grond of gesteente. Ze zorgen voor een stevige verbinding tussen een constructie en de ondergrond door ze permanent vast te zetten door bijvoorbeeld cement, cementpasta of andere materialen te injecteren.
Toepassingsgebieden voor verankeringselementen:
- Graafondersteuning
- Stabilisatie van hellingen, oevers en stenen brugconstructie
- Versterking van funderingen
- Dammen en reservoirs

Wat zijn groutankers en groutlichamen
Een groutanker is een speciaal type anker dat wordt gebruikt om constructies in grond of gesteente vast te maken. Het bestaat uit een ankerkop, een ankertrekelement (bijv. spanstaal of -strengen) en een ankerlichaam dat in de grond wordt gegoten. Voor de installatie wordt een gat in de grond of het gesteente geboord. Het anker wordt ingebracht en gevoegd met een cementpasta, cementmortel of injectiehars (voeglichaam). Zodra de specie is uitgehard, kan het anker worden gespannen en belast.
Het groutlichaam vormt het gestolde deel van het gevoegde anker. De injectie van bijvoorbeeld cementpasta creëert een stevige verbinding tussen het anker en de grond, wat zorgt voor een optimale belastingoverdracht.Bron afbeelding: Bundesanstalt für Wasserbau (BAW)

Opzet van het experiment

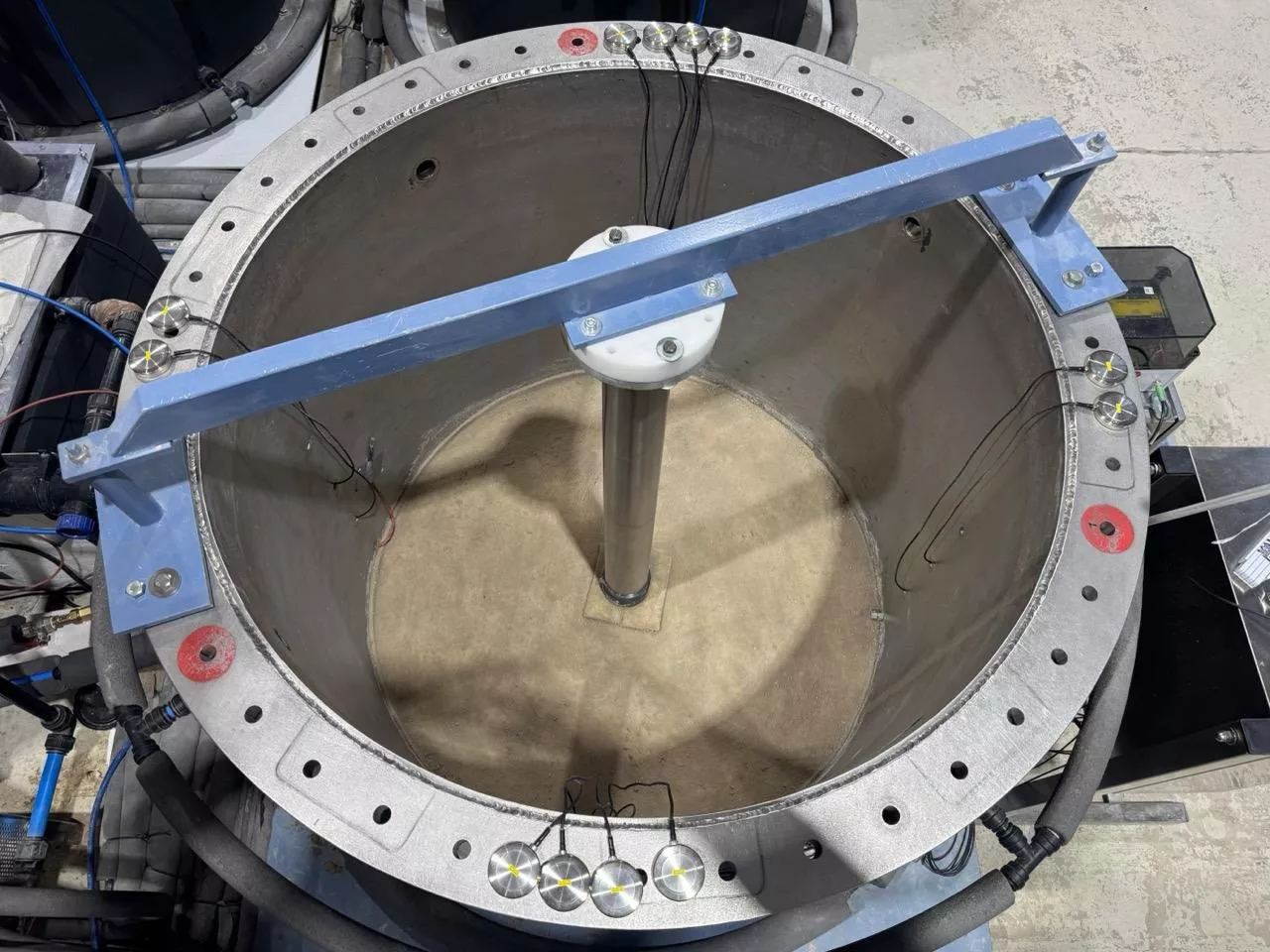

Er worden kleinschalige modelproeven uitgevoerd om de invloedsvariabelen op de draagkracht van gevoegde verankeringselementen te testen. De geteste verankeringselementen zijn gemaakt van cementpasta en hebben een diameter van 90 mm, inclusief een stalen wapening. De bodemstructuur voor deze tests is fijn en middelzand. Voor de test worden miniatuur bodemdruksensoren van het type KDE-1MPA of KDE-500KPA in de testgrond geïnstalleerd om vervolgens de spanningsveranderingen tijdens de productie van de groutlichamen te meten.

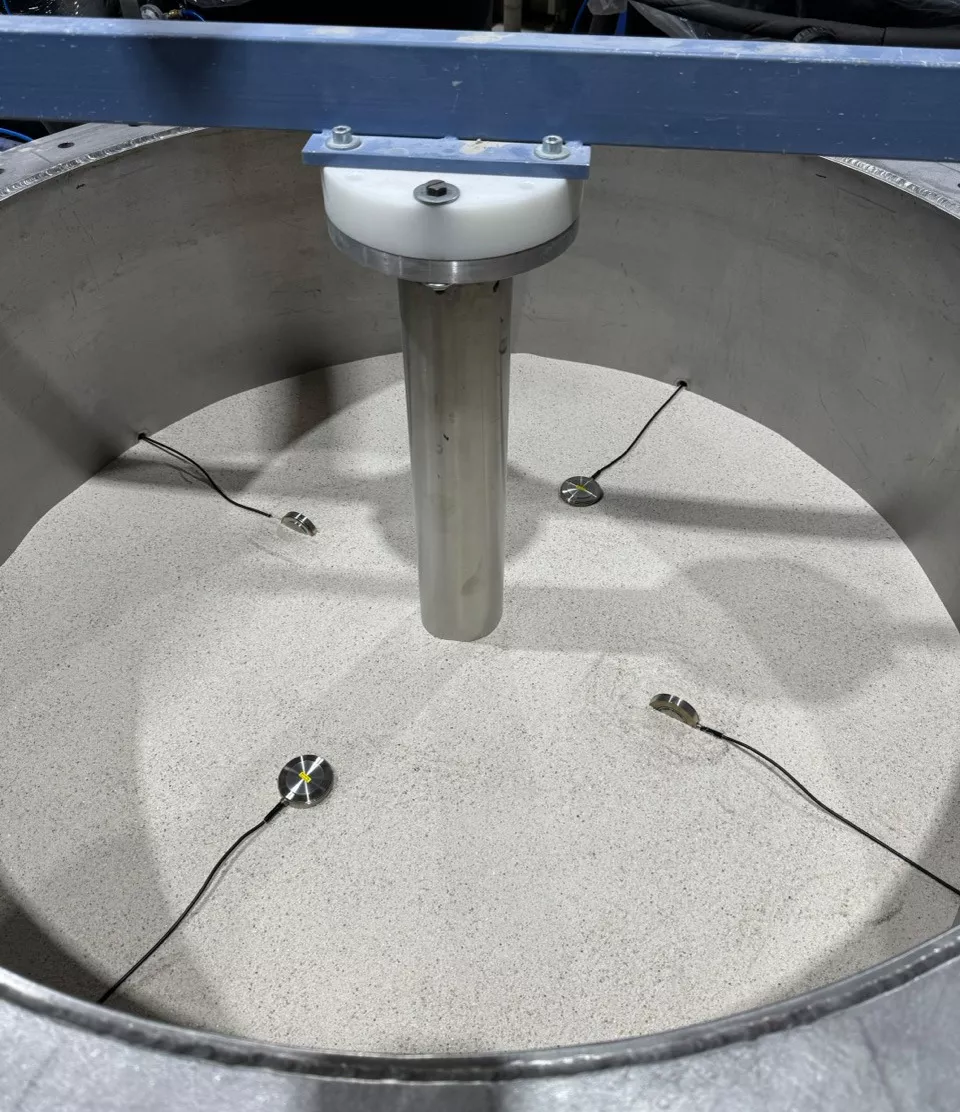

De mechanische spanningen rond het anker en de ankertrek worden gemeten op verschillende radiale afstanden van het anker in alle richtingen en vergeleken met een numeriek model. Dit maakt het mogelijk om te controleren of de theoretische berekeningen overeenkomen met de werkelijk gemeten waarden.Deze spanningen worden in verschillende stadia gemeten: tijdens het inbrengen van de lege buis, het vullen van de cementpasta in de lege buis, het uittrekken van de bekisting en het uitoefenen van druk op de vloeibare cementpasta.
Bron afbeelding: Bundesanstalt für Wasserbau (BAW)
Miniatuur bodemdruksensoren
Na een uithardingstijd van een week wordt het anker uit de grond getrokken en wordt de spanningsverdeling opnieuw gecontroleerd.
Een compacte sensorgeometrie en een elastische sensorkabel zijn bijzonder belangrijk voor deze tests, zodat de sensoren flexibel en nauwkeurig in de testbak kunnen worden geplaatst en uitgelijnd om spanningen op elke afstand van de verankeringselementen te meten. De KDE-1MPA en KDE-500KPA gronddruksensoren van Althen voldoen aan alle noodzakelijke eisen.

Over deze gronddruksensoren
De miniatuur bodemdruksensoren uit de KDE-PA en KDF-PA series zijn speciaal ontworpen voor modelleringstests in de bouwsector. Met een diameter van slechts 50 mm kunnen ze optimaal worden geïntegreerd in testopstellingen. Hun dubbele membraanstructuur minimaliseert de oppervlakteverplaatsing van het meetoppervlak, waardoor een nauwkeurige en storingsvrije detectie van de spanningsverdeling in de bodem mogelijk is.
De sensoren zijn volledig gemaakt van roestvrij staal en voldoen aan beschermingsklasse IP68, waardoor ze geschikt zijn voor gebruik in extreme omstandigheden. Ze zijn verkrijgbaar met twee kabelvarianten voor eenvoudige installatie - met een zij- of middenaansluiting aan de achterkant. Dankzij hun robuuste ontwerp zijn ze een kosteneffectieve en betrouwbare oplossing voor nauwkeurige aarddrukmetingen in onderzoek en praktische toepassingen.
Bodemdruksensoren voor praktijktoepassingen
Althen biedt ook geschikte sensoren voor direct gebruik op bouwterreinen. De gronddruksensoren KDA-PA/KDB-PA en KDC-PA/KDD-PA hebben een buitendiameter van respectievelijk 200 en 100 mm en een dubbele membraanstructuur. Terwijl de KDA-PA gebruikt wordt om de druk in de grond te meten en het gedrag van hellingen te monitoren, is de KDB-PA geschikt voor het meten van de druk in taluds of op de muren van gebouwen. De KDC-PA/KDD-PA gronddruksensoren kunnen betrouwbaar de gronddruk meten in verhoogde en kustconstructies. Alle sensoren kunnen ook worden gebruikt om dynamische gronddrukken of golven te meten.
Bodemdrukmeters

KDE-PA/KDF-PA Bodemdrukmeter
- gemaakt van volledig roestvrij staal
- buitendiameter van 50 mm
- kan ook dynamische aardedruk meten

KDA-PA/KDB-PA Aarddrukmeter
- buitendiameter van elk 200 mm
- dubbele membraanstructuur
- an ook dynamische aarddruk meten
Over de meetketen

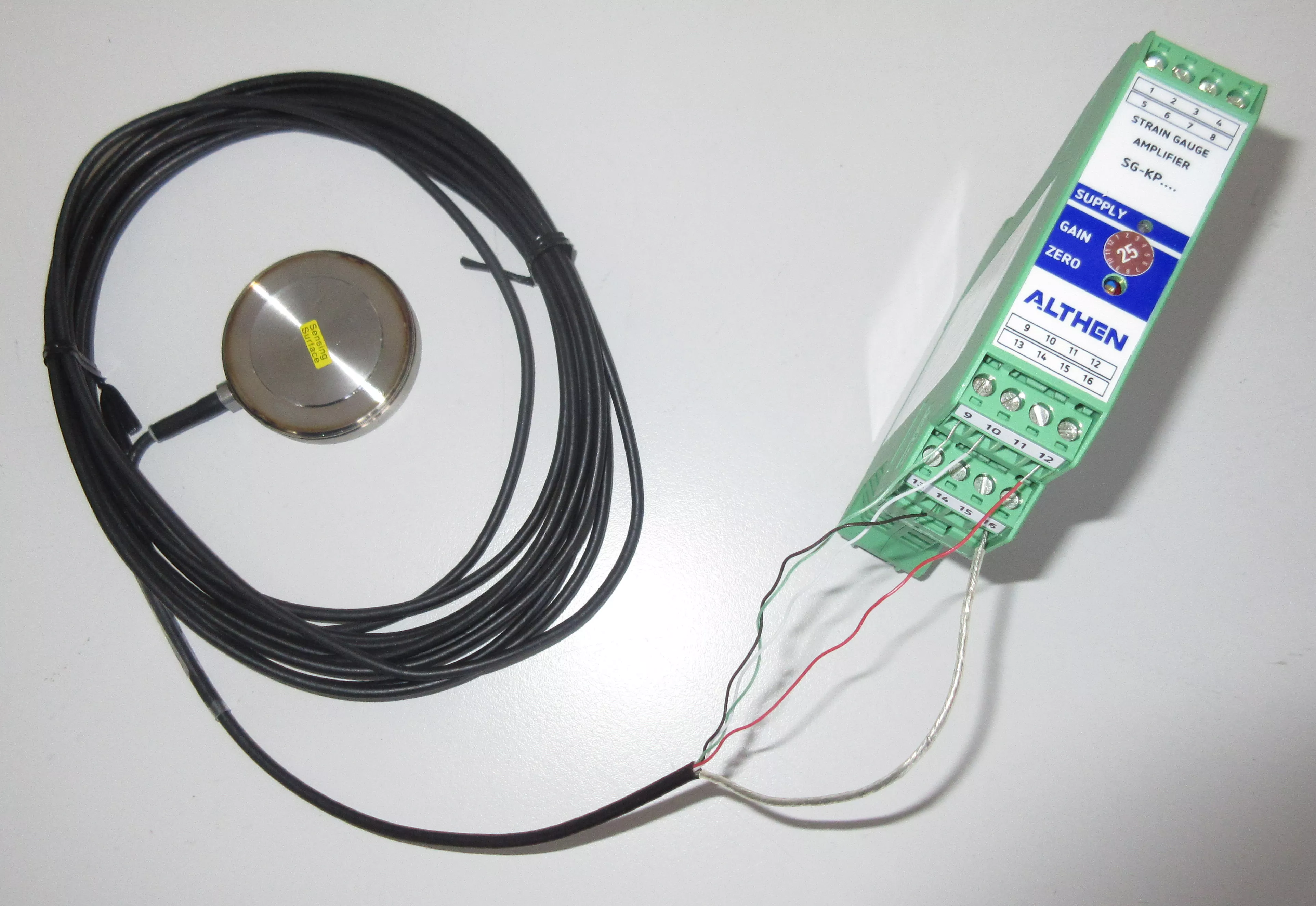

Voor optimale signaalversterking levert Althen ook complete meetketens die zowel de sensoren als geschikte meetversterkers bevatten. Deze zijn optimaal aangepast aan de uitgangssignalen. Een meetketen bestaande uit de KDE-1MPA en KDE-500KPA gronddruksensoren en een SG-KP 1-kanaals spanningsmeetversterker werd gebruikt voor de tests met de verankeringselementen met grout.
