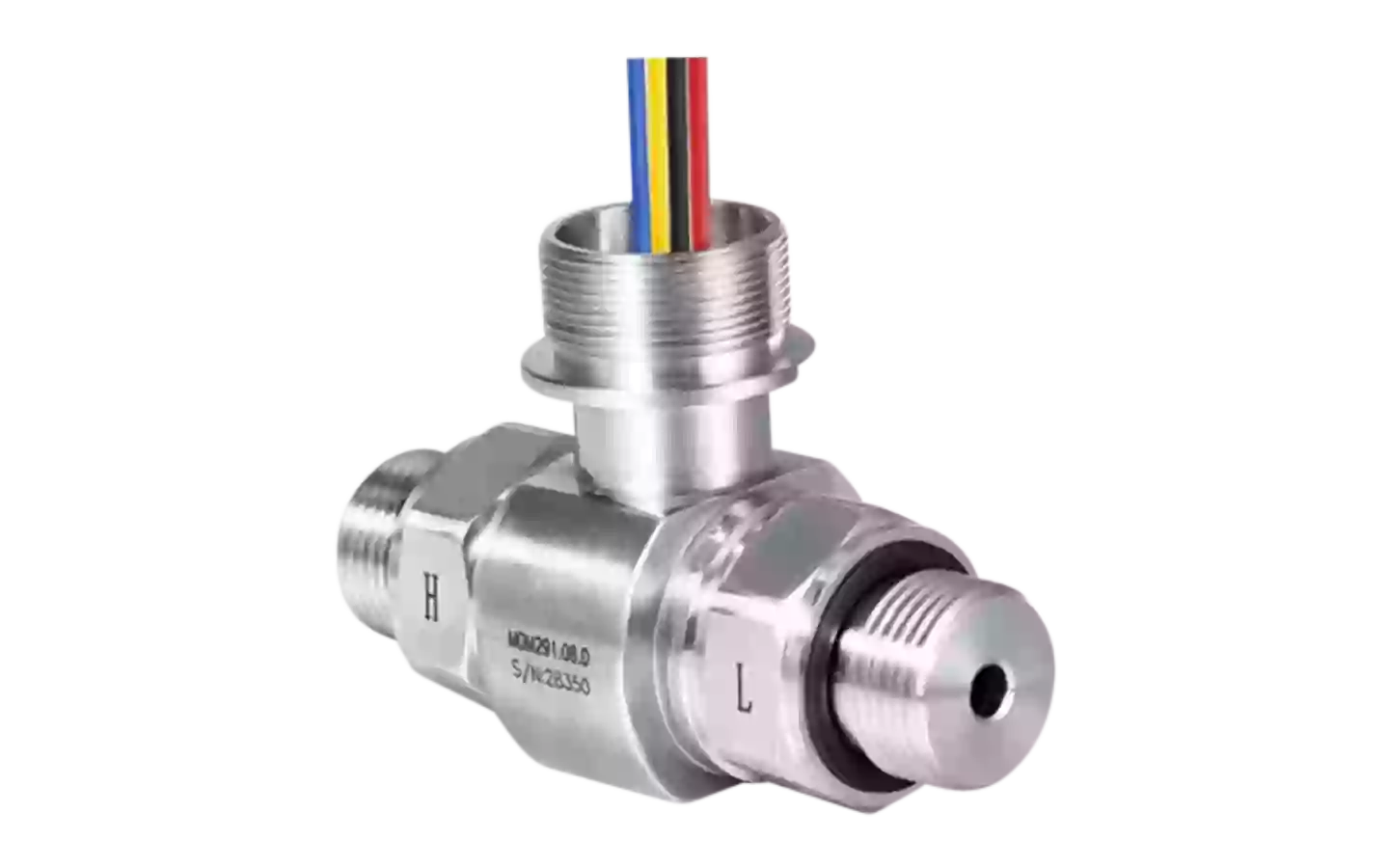

MDM291 Differentiële druksensor

OEM-differentieeldruksensor met volledig gelaste RVS-constructie en statische drukbestendigheid tot 200 bar.


Belangrijkste kenmerken

  • Meetbereik: 0,35 bar tot 20 bar differentiële druk
  • Volledig gelaste opbouw – géén o-ringen
  • Statische drukbestendigheid tot 200 bar (20 MPa)
  • Bruguitgang van 70 mV (typisch)
  • Lange termijn stabiliteit: ±0,3 tot ±0,5%FS/jaar
  • Hoge chemische bestendigheid met RVS 316L
  • Compact ontwerp voor OEM-integratie

Over de MDM291 gelaste differentiële druksensor

De MDM291 is een OEM-differentiële druksensor met volledig gelaste roestvrijstalen constructie en dubbele membraankamers, gevuld met siliconenolie. Hierdoor is de sensor uitstekend bestand tegen agressieve, geleidende en corrosieve media. De druksensor meet nauwkeurig het drukverschil tussen twee poorten zonder risico op lekkage of vervorming.

Gebruiksomstandigheden

De sensor is geschikt voor industriële omgevingen met een werktemperatuurbereik van -40°C tot +125°C en temperatuurcompensatie tussen 0°C en +70°C. Hij is bestand tegen schokken tot 100 g (11 ms) en trillingen tot 10 g RMS.

Mogelijke toepassingen

  • Debietmetingen met Venturi- of vortexmeters
  • Differentiële drukmeting in vloeistoffen en gassen
  • Drukkalibratie en testopstellingen
  • HVAC-drukverschilbewaking
  • Procesautomatisering en industriële controle

Voordelen van dit product

Dankzij het gelaste ontwerp zonder o-ringen biedt de MDM291 een hoge lekdichtheid, drukbestendigheid en chemische weerstand. De compacte Ø19 mm behuizing, standaard uitgang en brede compatibiliteit maken het een betrouwbare keuze voor OEM-systemen met beperkte ruimte.

Overige kenmerken

  • Uitgangssignaal: 70 mV DC (typisch)
  • Ingangsimpedantie: 2–8 kΩ | uitgangsimpedantie: 3,5–6 kΩ
  • Thermische fout: ±0,75% tot ±1,0%FS @ 35°C
  • Elektrische aansluiting: 100 mm flexibele siliconendraad
  • Procesaansluitingen: G1/4, G1/2, M20x1.5 en andere opties
  • Afdichting: gelast, of met FKM / EPDM / FVMQ o-ringen

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Pressure nonlinearity ±0.15, MAX ±0.25 %FS,BFSL
Meetbereik 0,35 bar tot 20 bar (0–2 MPa)
Uitgangssignaal Typisch 70 mV DC
Voedingsspanning ≤2,0 mA DC
Lineariteit ±0,15% tot ±0,25%FS BFSL
Herhaalbaarheid & hysterese ±0,05% tot ±0,075%FS
Lange termijn stabiliteit ±0,3% tot ±0,5%FS/jaar
Gecompenseerd temperatuurgebied 0 ~ 70 ℃
Werktemperatuurbereik -40~125 ℃
Ingangs-/uitgangsimpedantie 2–8 kΩ / 3,5–6 kΩ
Aansluitopties 100 mm siliconendraad (OEM)
Materiaal membraan/behuizing RVS 316L
Statische drukbestendigheid 200 bar (20 MPa)
Trilling & schokbestendigheid 10 g RMS / 100 g (11 ms)
Procesaansluitingen G1/4, G1/2, M20x1.5, etc.
Gewicht ±355 g
