ALF327 Cilindrische Krachtsensor

---

Belangrijkste kenmerken

• Volledig belastingsbereik: 10kN, 20kN, 50kN, 100kN, 200kN 500kN, 1MN, 2MN
• Ladingsrichting: compressie
• Niet-lin./hysterese: 0.05/0.05% RL - 0.1/0.4% RL
• Lage contactdruk
• Ladingsspreidende basis
• Plaatsing in spie of uitsparing
• Afgedicht volgens IP67

---

Over de ALF327 Cilindrische krachtsensor

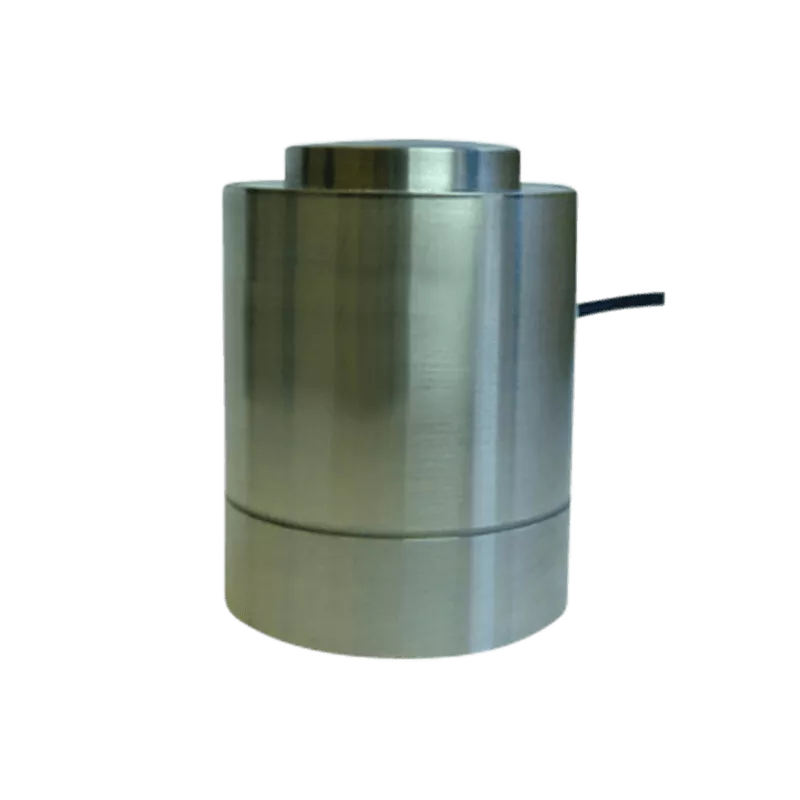

De ALF327 krachtsensor is een robuuste krachtopnemer die ideaal is voor toepassingen met compressiekrachtmetingen onder zware omstandigheden. De krachtopnemer is opzettelijk overgedimensioneerd om bij hoge belasting een lage druk op het contactoppervlak te bereiken.

Kleinere kolom-type krachtopnemers, zoals de ALF218, zijn beschikbaar en wij kunnen de ALF327 loadcells ook met kleinere uitvoeringen leveren. Neem contact op met onze technische afdeling voor meer informatie.

Alle standaard bereiken zijn vervaardigd in roestvrij staal.
* Herhaalbaarheidsfouten zullen toenemen als de krachtopnemer wordt gedraaid tot ±0,06% van RL.

Opmerkingen
1. 2. AL = Toegepaste belasting. 3. Temperatuurcoëfficiënten gelden over het gecompenseerde bereik.
2. RL = Nominale belasting. 4. De belasting moet rechtstreeks door de centrale belastingsas worden aangelegd.

Aansluitingen
De krachtopnemer is voorzien van 2 meter PVC geïsoleerde 4-aderige afgeschermde kabel type 16-2-4C of een 4-polige Binder 723 serie chassisdeelstekker.
Excitatie + = Rood of pen 1 Signaal + = Geel Scherm = Oranje
Excitatie - = Blauw of pin 2 Signaal - = Groen

Parameter	10 - 50kN	100 - 1000kN	2000kN	Unit
Niet-lineariteit - Terminal	±0.05	±0.1	±0.4	% RL
Hysterese	±0.05	±0.4	±0.4	% RL
Kruipen - 20 minuten	±0.05	±0.05	±0.05	% AL
Herhaalbaarheid (exclusief rotatie-effecten)*	±0.02	±0.03	±0.03	% RL
Nominaal vermogen - Nominaal	1.2	1.2	1.2	mV/V
Nominaal vermogen - Gerationaliseerd	1.0	1.0	1.0	mV/V
Rationaliseringstolerantie	±0.5	±0.5	±0.5	% RL
Nullast uitvoer	±4	±4	±4	% RL
Temperatuureffect op nominaal vermogen per °C	±0.005	±0.005	±0.005	% AL
Temperatuureffect op nullastvermogen per °C	±0.01	±0.01	±0.01	% RL
Temperatuurbereik - Gecompenseerd	-10 tot +50	-10 tot +50	-10 tot +50	°C
Temperatuurbereik - Safe	-10 tot +80	-10 tot +80	-10 tot +80	°C
Excitatiespanning - Aanbevolen	10	10	10	V
Excitatiespanning - Maximaal	20	20	20	V
Brugweerstand	700	700	700	Ω
Isolatieweerstand - Minimum bij 50Vdc	500	500	500	MΩ
Overload - Safe	50	50	50	% RL
Overload - Ultiem	200	200	200	% RL
Verzegeling	IP67	IP67	IP67
Gewicht - Nominaal (exclusief kabel)	1.6	8 tot 24.1	28.3	kg

---
