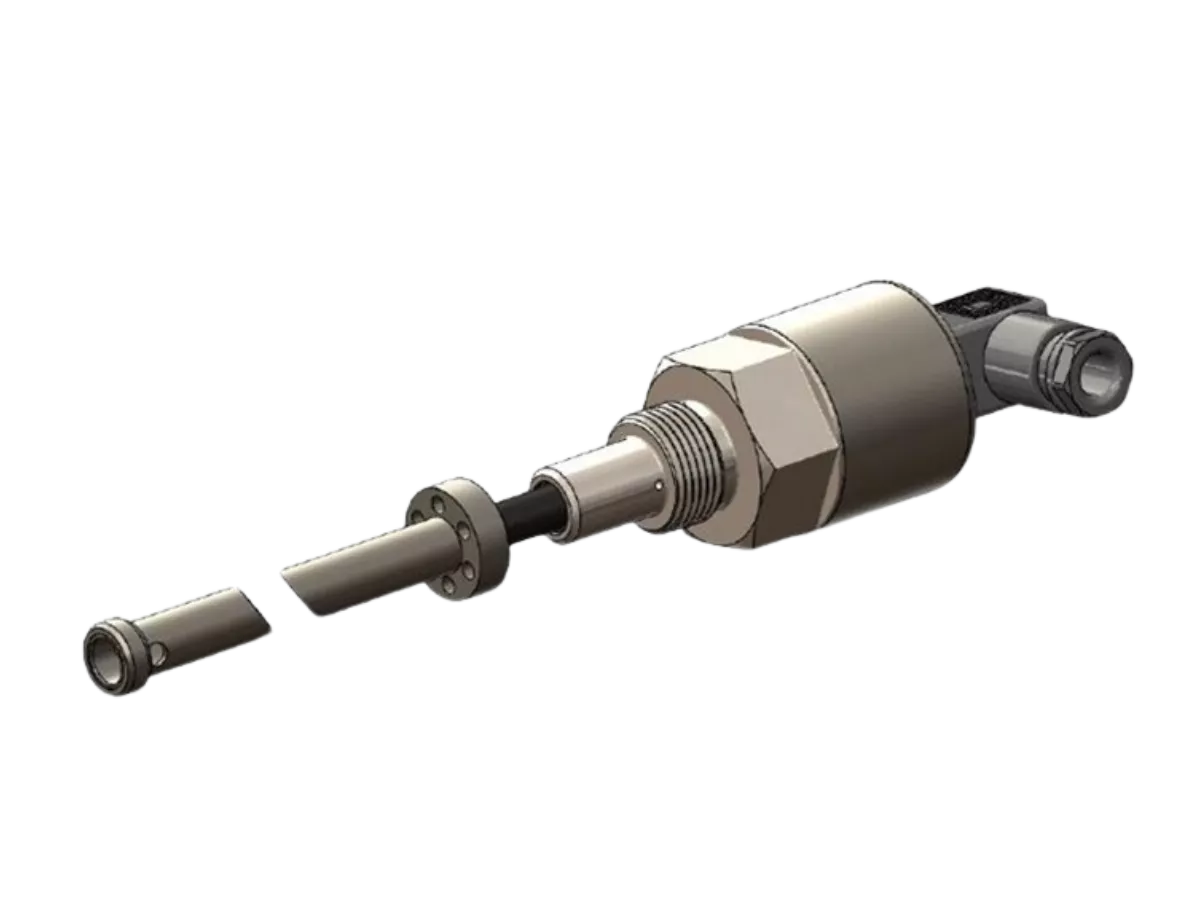

H130 Long stroke in-cylinder linear position sensor
Explosieveilige lineaire positiesensor voor hydraulische en pneumatische cilinders met lange slaglengtes en hoge duurzaamheid.
Belangrijkste kenmerken
- Explosieveilig voor gas- en stofzones
- Slijtagevrije inductieve technologie
- Aangepaste slaglengtes van 0–1485 mm
- Uitgang: 0,5–4,5 V ratiometrisch
- IP67-afdichting, roestvrijstalen behuizing
- Hoge nauwkeurigheid en EMC-conform
Prestatiehoogtepunten van deze lineire positiesensor
De H130 is een krachtige lineaire positieterugkoppelsensor met een explosieveilig ontwerp voor gevaarlijke omgevingen. Dankzij de contactloze inductieve technologie biedt de sensor een lange levensduur zonder slijtage en een uitstekende stabiliteit over een breed temperatuurbereik.
Gebruiksomstandigheden
Ontworpen voor integratie in cilinders in hydraulische of pneumatische toepassingen. De sensor functioneert betrouwbaar onder zware omstandigheden met een afdichtingsgraad tot IP67 en een trillingsbestendigheid tot 10 g. De robuuste RVS behuizing en met fluorpolymeer omhulde sonde maken het geheel zeer duurzaam.
Mogelijke toepassingen:
- Positiemonitoring in hydraulische cilinders
- Feedbacksystemen in pneumatische aandrijvingen
- Offshore of maritieme toepassingen
- Omgevingen met explosiegevaar (gas/stof)
- OEM-machines in ATEX-zones
Voordelen van dit product
Dankzij de goedgekeurde EX08-elektronica is de sensor geschikt voor Zones 0, 1, 2 (gas) en Zones 20, 21 (stof). De flexibele instelbare slaglengte en volledige EMC-bescherming maken dit een uiterst robuuste en veelzijdige oplossing voor OEM’s en eindgebruikers.
Andere belangrijke eigenschappen:
- Afgestemde slaglengte: 0–400 mm tot 0–1485 mm
- Frequentiebereik: >10 kHz
- Bedrijfstemperatuur: -40°C tot +80°C
- Opslagtemperatuur: -40°C tot +125°C
- Onbegrensde resolutie
- Signaal: 0,5–4,5 V (ratiometrisch), 5V voeding
- 3-draads of 5-draads aansluitmodus
- CSA-goedkeuring voor intrinsiek veilige toepassingen
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Behuizingsdiameter | 35 mm |
| Lengte (tot afdichtvlak) | 43 mm |
| Lengte sonde | Slag + 58 mm |
| Lengte doelbuis | Slag + 30 mm |
| Lineariteit (tot 450 mm) | ≤ ±0.25% FSO |
| Lineariteit (tot 600 mm) | ≤ ±0.5% FSO |
| Lineariteit (>600 mm) | ≤ ±1% FSO |
| Uitgangssignaal | 0.5 – 4.5 V (ratiometric), 5V supply |
| Frequentiebereik | >10 kHz |
| Bedrijfstemperatuur | -40°C to +80°C |
| IP-waarde | IP67 |
| Drukbestendigheid | 350 bar |
| Materiaal | Roestvrij staal |
| Certificeringen | CSA goedgekeurd, Ex ia voor gas en stof |
| EMC-normen | EN 61000-6-2, EN 61000-6-3 |
| Montageopties | M20x1.5, 3/4-16 UNF, M18x1.5 |
| Aansluitopties | M12 connector, cable gland |
