ASC TS-91V1 / TS-91V5 Uniaxiale MEMS capacitieve tilt sensoren

Uniaxiale MEMS-tiltsensoren met hoge resolutie, analoge uitgang en IP67/IP68-bescherming voor industrie, bouw en maritieme toepassingen

Belangrijkste kenmerken

Uniaxiale meting met hoge resolutie (0,005°)
Meetbereiken: ±15° en ±90°
Lage temperatuurcoëfficiënt van bias (0,02 °/°C)
Lange termijn stabiliteit van bias (0,1° per jaar)
Schokbestendig tot 5.000 g
Analoge spanningsuitgang, 4-draads systeem
Optionele 4–20 mA uitgang
Werktemperatuur: −40 °C tot +120 °C

Prestatiekenmerken

De ASC TS-91V1 en TS-91V5 zijn uniaxiale MEMS-capacitieve tiltsensoren die speciaal zijn ontwikkeld voor nauwkeurige hellingsmetingen in veeleisende toepassingen. Ze maken gebruik van zeer gevoelige low-g MEMS-accelerometers om de statische versnelling van de zwaartekracht te detecteren. Met een resolutie van 0,005° en een lange-termijn bias stabiliteit van 0,1° per jaar garanderen beide sensoren betrouwbare prestaties over langere perioden.

Ze leveren een analoge uitgangsspanning van ±2 V bij een ±90° kantelhoek, met een lineaire respons binnen ±15°. Beide sensoren werken op een voedingsspanning van +6 tot +36 VDC en verbruiken slechts 2 mA per as, waardoor ze zeer energie-efficiënt zijn. Dankzij een schokbestendigheid tot 5.000 g en een temperatuurbereik van −40 °C tot +120 °C zijn ze geschikt voor uitdagende industriële en buitentoepassingen.

Gebruiksomstandigheden

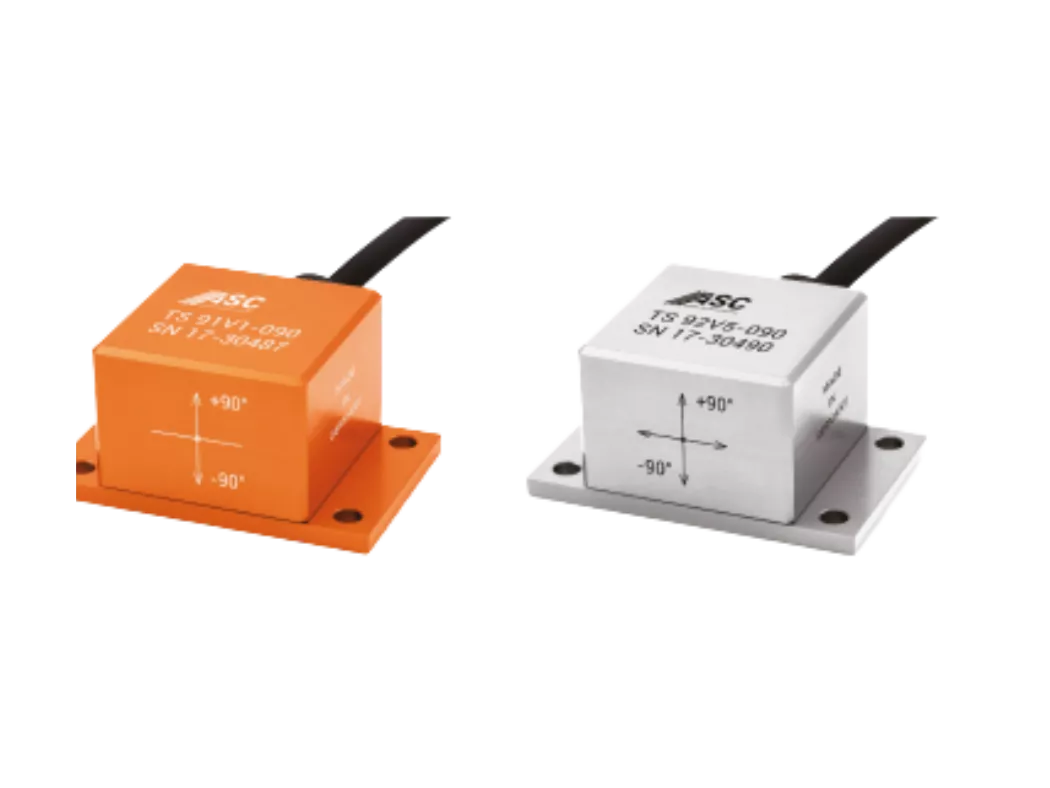

De TS-91V1 is uitgerust met een lichtgewicht geanodiseerde aluminium behuizing (IP67), ideaal voor compacte of gewichtsgevoelige installaties. De TS-91V5 heeft een roestvrijstalen behuizing met IP68-bescherming en is daardoor geschikt voor zware omstandigheden, inclusief maritieme en volledig ondergedompelde toepassingen.

Toepassingen

Kraanveiligheidssystemen
Bouw- en constructiemachines
Zonnevolgsystemen
Scheepsnavigatie en positiemonitoring
Brugbewaking
Spooruitlijning en spoorwegonderhoud
Wieluitlijningssystemen
Chassis-nivellering van vrachtwagens
Hoekpositionering van werktuigmachines

Voordelen van deze sensoren

De ASC TS-91V1 en TS-91V5 bieden engineers flexibiliteit: een lichtgewicht aluminium uitvoering voor compacte en mobiele installaties, en een robuuste roestvrijstalen uitvoering voor maximale duurzaamheid. Beide leveren hoge precisie, lange-termijn stabiliteit en een betrouwbare analoge uitgang.

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Product downloaden

Asc ts 91v1 ts 91v5 mems capacitive tilt sensor en

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties	Waarde
Meetassen	Uniaxiaal
Hoekbereik	±15°, ±90°
Resolutie	0,005°
Nelineariteit	<1 %
Schoklimiet	<1 %
Hersteltijd	5.000 g
Bias stabiliteit (1 jaar)	1
Temp. coëfficiënt gevoeligheid	0.005
Temp. coëfficiënt bias	Operational: 5000 (0.1 ms; half-sine)
Voedingsspanning	78 (aluminium housing)
Stroomverbruik	2 mA per as
Uitgangssignaal	Analoog ±2 V (standaard)
Beschermingsklasse	TS-91V1 IP67 TS-91V5 IP68
Bedrijfstemperatuur	−40 °C … +120 °C
Behuizing	TS-91V1 Geanodiseerd aluminiumTS-91V5 Roestvrij staal
Gewicht (excl. kabel)	TS-91V1 78 gTS-91V5 192 g
