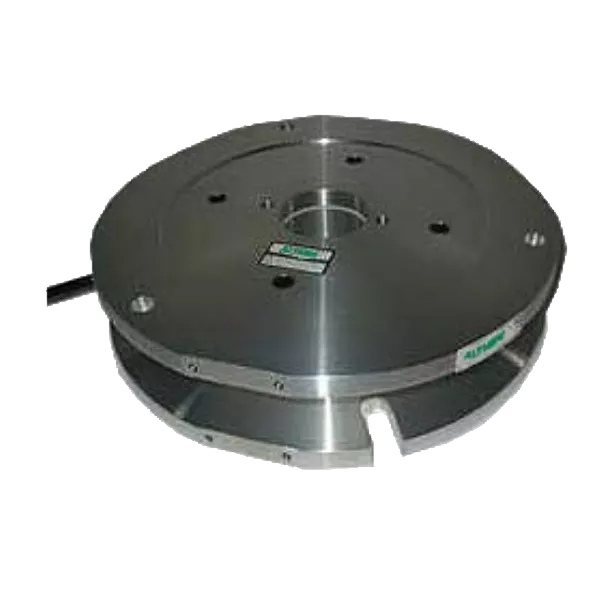

ATF326 Statische Torque Momentsensor
Flange Mounted Motor Torque Momentsensor/Transducer
Belangrijkste kenmerken
- Meetbereik 0 - 20 Nm
- Niet-lineariteit 0,1 % RT
- Uitgangssignaal 2,1 mV/V of
gerationaliseerd 2,0 mV/V ±0,5 % - Voedingsspanning 10 VDC, max. 20 VDC
- -10 - +80 °C Bedrijfstemperatuur
- Hysterese: ±0,4 % RT
Over de ATF326 Statische Torque Momentsensor
De ATF326 past tussen een motor en de montagestructuur en fungeert als een low-profile koppeling of adapterplaat. De motoras loopt door het midden van de ATF326, de resulterende koppelreactie op de motorstator is gelijk en tegengesteld aan het askoppel. Het koppel wordt van de motorstator via de ATF326 transducer overgebracht op de grondstructuur of het chassis.
Dit maakt de ATF326 geschikt voor vele procestoepassingen, voorbeelden zijn:
- Bulk poederverwerking - massadebietmeting
- Reologie - meting van de viscositeit van vloeistoffen
- Mechanische behandeling - aandrijfkoppel van transportband
ATF326 transducers kunnen worden ontworpen voor de meeste motoraandrijvingstoepassingen waarbij de motor zelf statisch is.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Brugweerstand | 700 Ohm |
| Gecompenseerd temperatuurbereik | -10 - +50 °C |
| Kruipen, 20 min | ±0.1 % AT |
| Milieu afdichting | Stofdicht |
| Hysterese | ±0.4 % RT |
| Isolatieweerstand, minimum bij 50 vdc | 500 MOhm |
| Materiaal | Aluminium |
| Niet-lineariteit, terminal | ±0.1 % RT |
| Bedrijfstemperatuurbereik | -10 - +80 °C |
| Nominaal vermogen, nominaal | 2.1 mV/V |
| Nominaal vermogen, gerationaliseerd | 2 mV/V ±0.5 % RT |
| Nominaal koppel | 20 Nm |
| Herhaalbaarheid | ±0.05 % RT |
| Structurele stijfheid | Bereik afhankelijk |
| Voedingsspanning, max. | 20 V |
| Voedingsspanning, aanbevolen | 10 V |
| Temperatuureffect op nominaal vermogen | ±0.005 % AT/K |
| Temperatuureffect op nullastvermogen | ±0.005 % RT/K |
| Gewicht (excl. kabel) | ca. 8,5 kg |
| Nullast uitgang | ±4 % RT |
