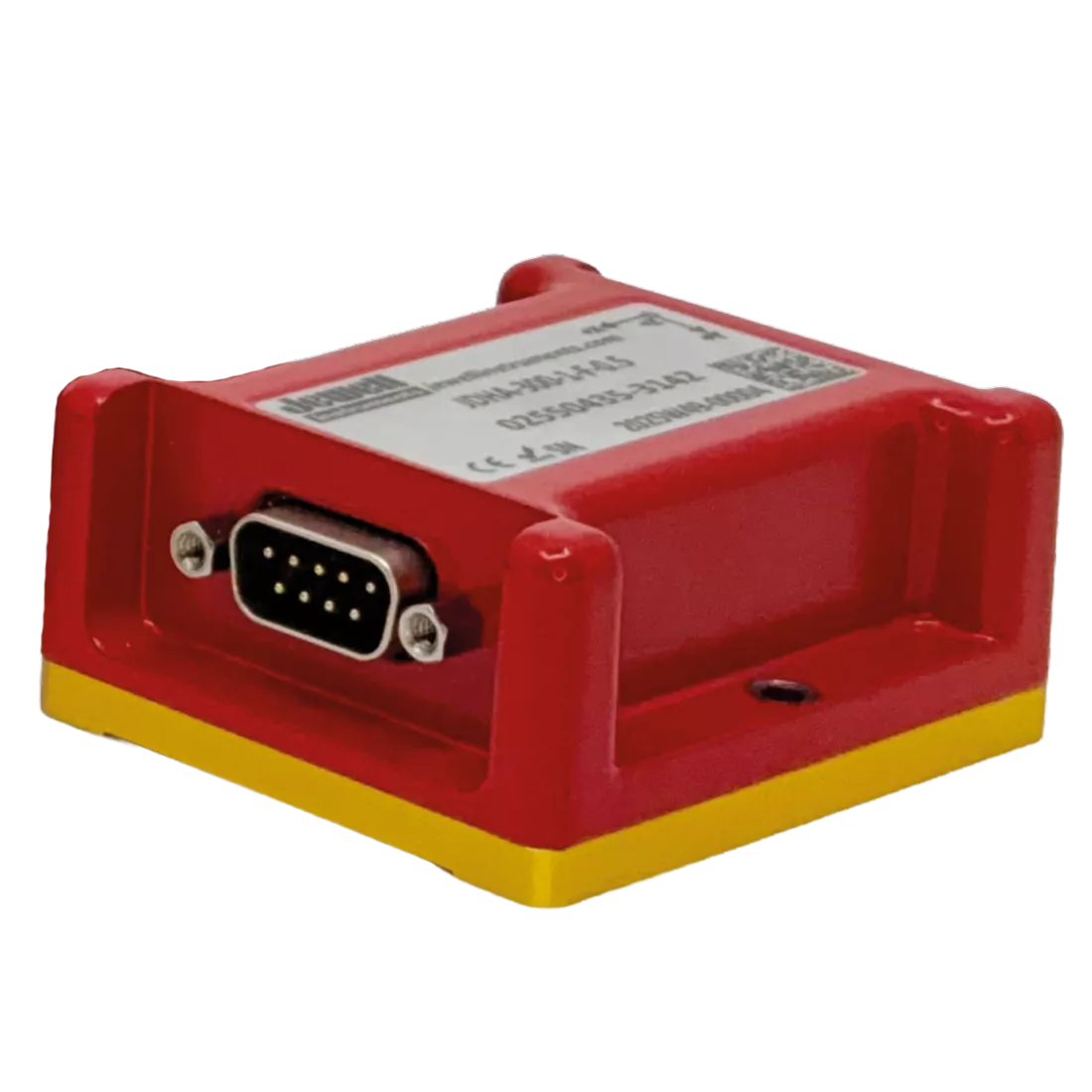

JDHA-100/200/300 digital MEMS-accelerometer
Digital MEMS-accelerometer med hög precision för krävande test-, övervaknings- och industriapplikationer. Finns med en, två eller tre mätaxlar och flexibla digitala gränssnitt.
Nyckelfunktioner
- Mätområden ±0,5 g och ±1,0 g
- Hög upplösning upp till 30 µg
- 1, 2 eller 3 mätaxlar
- ASCII RS-485, RS-232 och Modbus RTU
- IP67-klassning
- Drifttemperatur -40 till +85 °C
Prestanda
JDHA-100/200/300 kombinerar högupplöst MEMS-mätteknik med flexibel digital kommunikation. En maximal digital upplösning på 30 µg möjliggör noggrann accelerationsmätning. Valbara samplingsfrekvenser upp till 125 Hz gör sensorn anpassningsbar för olika mätuppgifter.
Användningsförhållanden
Accelerometern är utvecklad för krävande miljöer och fungerar från -40 till +85 °C. IP67-skydd, vibrationstålighet upp till 20 grms och stöttålighet upp till 180 g gör den lämplig för robusta mätsystem.
Möjliga applikationer
- Flyg- och rymdtester
- Robotik
- Styrning av vindkraftverk
- Spårövervakning och testning
- Övervakning av vindkraft
- Vibrationsövervakning
- Automatiserade styrsystem
- Fordonstester
- Akademisk forskning
Fördelar med produkten
JDHA-serien kombinerar hög upplösning och robust konstruktion med konfigurerbar digital kommunikation. ASCII via RS-485 eller RS-232 och Modbus RTU via RS-485 underlättar integration i test-, styr- och övervakningssystem.
Andra viktiga egenskaper
- Temperaturkompenserad
- Valbar filtrering
- Samplingsfrekvens 3,9–125 Hz
- Baudrate upp till 500 000 bps
- Intern 120 Ω bussterminering
- Skydd mot omvänd kabelanslutning
- CE- och RoHS-kompatibel
- M12- eller DB9-anslutning
Behöver du den här sensorn till ditt nästa projekt?
Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.
Produktnedladdningar
Få det på ditt sätt
Inte exakt vad du letar efter? Vi erbjuder standardsensorer, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.
Prata med en expertTekniska specifikationer
| Specifikation | Värde |
|---|---|
| Input range | ±0.5 g / ±1.0 g |
| Digital resolution | 30 µg max. |
| Repeatability | 70 mg |
| Nonlinearity | 0.04 / 0.01 % FRO max. |
| Bias temperature sensitivity | 0.005 mg/°C max. |
| Transverse axis misalignment | 0.25° max. |
| Bandwidth (-3 dB) | Sample rate / 4 |
| Temperature sensor accuracy | ±2 °C max. |
| Warm-up time | 0.5 s typ. |
| Number of axes | 1, 2 or 3 |
| Input voltage | 5 VDC min.; 9–36 VDC typ.; 38 VDC max. |
| Power, RS-485 termination enabled | 800 mW max. |
| Power, RS-485 termination disabled | 600 mW max. |
| Protocol | ASCII RS-485; ASCII RS-232; Modbus RTU |
| Baud rate | 2400–500000 bps |
| Communication settings | 8 bits, 1 stop bit, even / odd |
| Data sample rate | 3.9, 7.8, 15.6, 31.2, 62.5, 125 Hz |
| Internal bus termination | 120 Ω, on/off |
| Operating temperature | -40 to +85 °C |
| Storage temperature | -55 to +105 °C |
| Vibration | 20 grms, 5 Hz to 2 kHz |
| Shock | 180 g, 0.011 s, 1/2 sine |
| Weight | 140 g |
| Protection class | IP67 |
| Connector | DB9, M12 |
