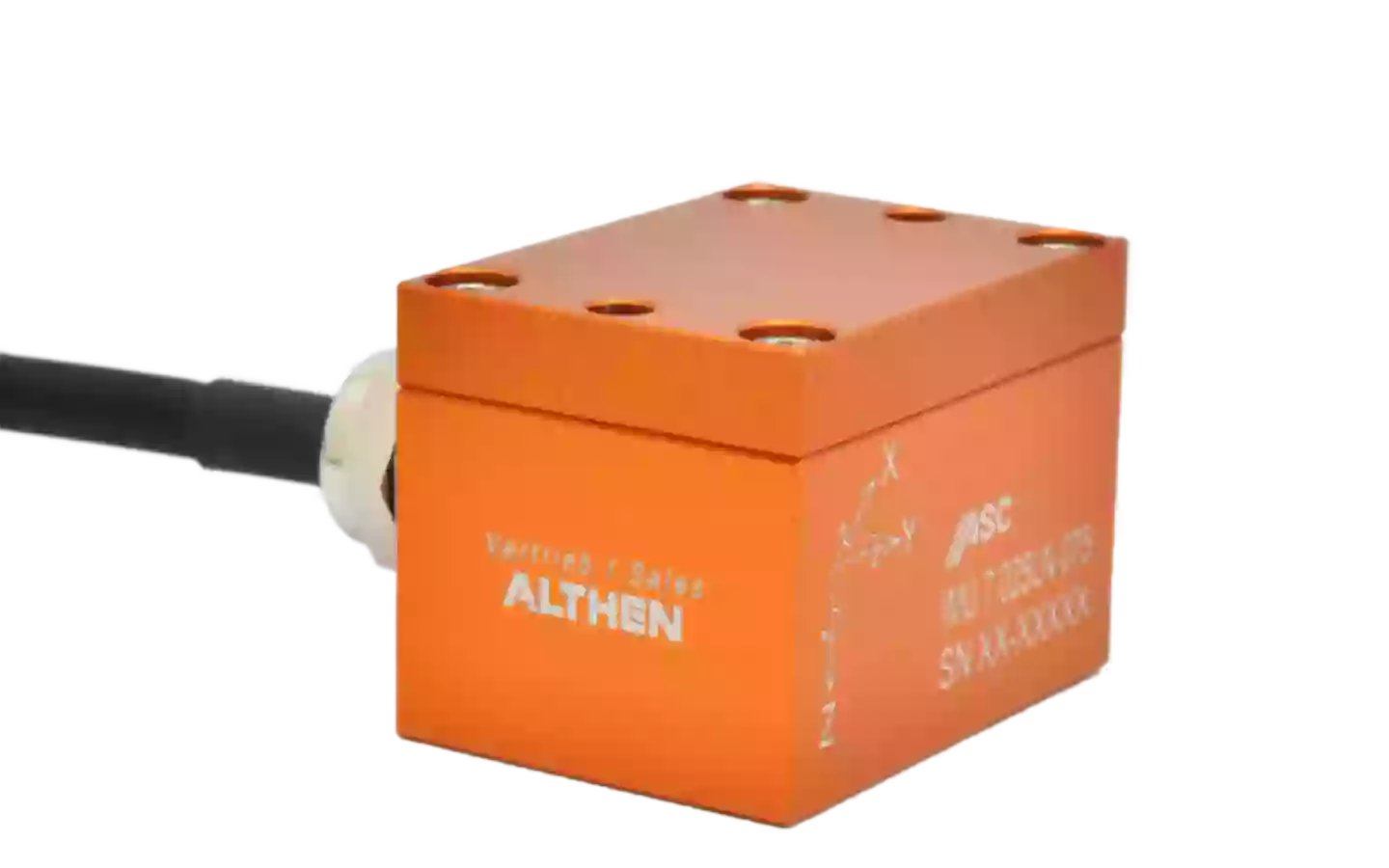

ASC IMU 7.X.Y Inertial Measurement Unit

6-axial system that measures linear and angular motion


Nyckelfunktioner

  • 6-DOF system (3 accelerometrar + 3 gyroskop)
  • Modulär design med konfigurerbara mätområden
  • Accelerometerintervall: ±2 g till ±50 g
  • Gyroskopintervall: ±75 °/s till ±900 °/s
  • Hög biasstabilitet (12 °/h)
  • Låg Angular Random Walk (0,2 °/√h)
  • Lågbrusig analog spänningsutgång
  • Stöttålig upp till 1 000 g
  • Lätt anodiserat aluminiumhölje, IP65-skydd
  • Avtagbar kontaktkabel med anpassad längd och kontaktalternativ

Prestanda

ASC IMU 7 är en industriell inertial measurement unit (IMU) konstruerad för precisa mätningar av linjär acceleration och vinkelhastighet i sex frihetsgrader. Enheten integrerar tre kapacitiva MEMS-accelerometrar och tre vibreringsrings-gyroskop i ett kompakt hölje. Den finns med Low Noise (LN) accelerometrar för utmärkt brusprestanda (7–50 µg/√Hz) eller Medium Frequency (MF) accelerometrar för bredare frekvensrespons upp till 4,5 kHz. Med en gyroskop biasstabilitet på 12 °/h och Angular Random Walk på 0,2 °/√h levererar ASC IMU 7 stabil och pålitlig prestanda.

Användningsförhållanden

Det robusta anodiserade aluminiumhöljet (IP65) gör ASC IMU 7 tillförlitlig i krävande miljöer. Den är resistent mot stötar och vibrationer och fungerar pålitligt vid temperaturer från −40 °C till +85 °C. Matningsspänning 5–40 VDC, med låg strömförbrukning (<40 mA LN / <35 mA MF). Den avtagbara kontaktkabeln kan anpassas i längd och kontaktutförande.

Möjliga användningsområden

  • Fordons- och kördynamik (bilar, tåg, fartyg)
  • Körkomfort- och åkkomforttester
  • Kortsiktig navigeringsbryggning vid GPS-bortfall (dead reckoning)
  • Förarlösa fordon (AGV) för kurvhastighetsoptimering och körkontroll

Fördelar med denna sensor

Med sin modulära design, lågbrusprestanda och robusta hölje erbjuder ASC IMU 7 industriell precision med en optimal balans mellan prestanda och kostnad. Den är idealisk för dynamiska tester, fordonsutveckling och navigeringsstödsystem.

Behöver du den här sensorn till ditt nästa projekt?

Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.

Prata med en expert

Få det på ditt sätt

Inte exakt vad du letar efter? Vi erbjuder standardsensorer, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.

Prata med en expert

Tekniska specifikationer

Specifikation Värde
Accelerometerintervall ±2 g … ±50 g (LN eller MF)
Gyroskopintervall ±75 °/s … ±900 °/s
Accelerometer brusnivå 7–50 µg/√Hz (LN), 10–170 µg/√Hz (MF)
Gyroskop biasstabilitet 12 °/h
Angular Random Walk (ARW) 0,2 °/√h
Frekvensrespons upp till 2,1 kHz (LN), upp till 4,5 kHz (MF)
Matningsspänning 5–40 VDC (LN), 6–40 VDC (MF)
Strömförbrukning <40 mA (LN), <35 mA (MF)
Stöttålighet 1 000 g (drift), 2 000 g (avstängd)
Skyddsklass IP65
Hölje Anodiserat aluminium
Vikt (utan kabel) 26 g
Kabel Avtagbar, konfigurerbar (12-polig)
Arbetstemperatur −40 °C … +85 °C
