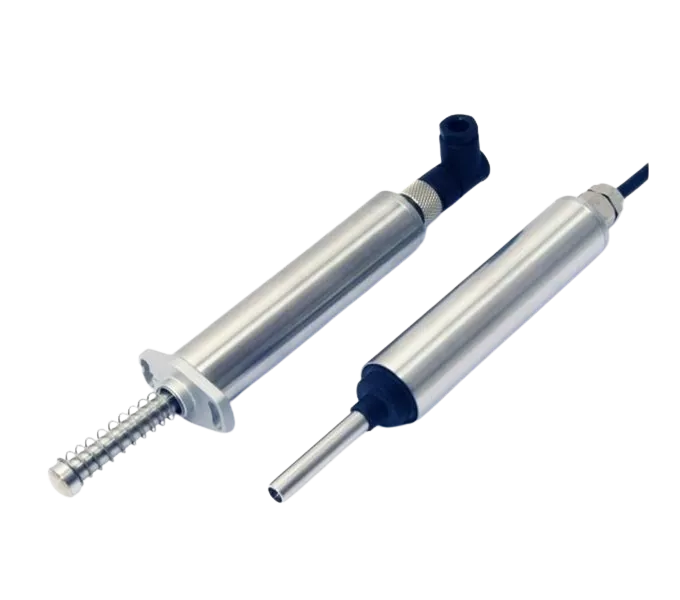

P118 Kompakt linjär positionssensor för kort slaglängd

Kompakt och tillförlitlig positionsgivare för trånga utrymmen, med slitagefri induktiv teknik och IP67-klassning.


Nyckelfunktioner

  • Slitagefri induktiv mätteknik för lång livslängd
  • Fabriksinställd mätlängd från 2 mm till 50 mm
  • Slank 19 mm rostfri stålhus – idealisk för kompakta installationer
  • Hög precision: ±0,25 % linjäritet och oändlig upplösning
  • Många anpassningsmöjligheter: fjäder, stängselögla, magnetisk spets m.m.
  • Täthetsklass IP67 – tål tuffa industrimiljöer

Om P118 Kompakt linjär positionssensor för kort slaglängd

Precision för applikationer med korta förflyttningar. P118 är en linjär positionssensor utformad för tillämpningar där korta mätsträckor kräver hög noggrannhet i begränsade utrymmen. Den kompakta 19 mm höljet i rostfritt stål gör den optimal för installation i trånga industriella miljöer.

Tillförlitlig och slitagefri induktiv teknik

Med Althens kontaktlösa induktiva teknik erbjuder P118 oändlig upplösning och en exceptionellt lång livslängd (MTBF: 350 000 timmar vid 40 °C). Varje sensor levereras fabriksinställd för slaglängder mellan 2 mm och 50 mm, anpassat för varje kund.

Enkel montering och anpassningsbara alternativ

Monteras enkelt med fläns, klämmor eller M5 ögla. Mätstången kan fås med olika ändar: invändig M4-gänga, magnetspets, kupolform eller fjäderbelastad. Utgångsalternativ inkluderar ratiometrisk (0,5–4,5 V), analog spänning och 4–20 mA.

Industriprestanda i kompakt format

  • Linjärhet: ±0,25 % FSO
  • Frekvensrespons: >10 kHz
  • Temperaturområde: -40 °C till +125 °C
  • Skydd: IP67, vibration 10 g, stöt 40 g
  • Material: Rostfritt stål i både hölje och mätstång

Perfekt för testbänkar, robotik, automationssystem och OEM-applikationer där både precision och kompakt design är avgörande.

Behöver du den här sensorn till ditt nästa projekt?

Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.

Prata med en expert

Få det på ditt sätt

Inte exakt vad du letar efter? Vi erbjuder standardsensorer, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.

Prata med en expert

Tekniska specifikationer

Specifikation Värde
Mätområde 2 mm till 50 mm (konfigurerat)
Husets diameter 19 mm
Linjäritet ≤ ±0,25 % FSO @ 20 °C
Utgångsalternativ 0,5–4,5V, 0,5–9,5V, 4–20 mA
Upplösning Oändlig
Arbetstemperatur -40 °C till +125 °C
Täthetsklass IP67
Frekvensrespons >10 kHz (-3 dB)
Stöttålighet 40 g (IEC 68-2-29)
Vibrationsmotstånd 10 g (IEC 68-2-6)
EMC-standard EN 61000-6-2, EN 61000-6-3
MTBF 350 000 timmar @ 40 °C
Monteringsalternativ Fläns, stängselögla, klämfästen
