ASC TS-91V1 / TS-91V5 Uniaxiell MEMS-kapacitiv tiltsensor

Uniaxiella MEMS-tiltsensorer med hög upplösning, analog utgång och IP67/IP68-skydd för industri, bygg och marina applikationer

Nyckelfunktioner

Uniaxiell mätning med hög upplösning (0,005°)
Mätområden: ±15° och ±90°
Låg temperaturkoefficient för bias (0,02 °/°C)
Långtidstabilitet för bias (0,1° per år)
Stöttålig upp till 5 000 g
Analog spänningsutgång, 4-trådssystem
Valfri 4–20 mA utgång
Arbetstemperatur: −40 °C till +120 °C

Prestanda

ASC TS-91V1 och TS-91V5 är uniaxiella MEMS-kapacitiva tiltsensorer utvecklade för precisa lutningsmätningar i krävande applikationer. De använder mycket känsliga low-g MEMS-accelerometrar för att detektera den statiska acceleration som orsakas av gravitationen. Med en upplösning på 0,005° och en långtidstabilitet för bias på 0,1° per år säkerställer båda sensorerna tillförlitlig prestanda över längre tidsperioder.

De levererar en analog utgångsspänning på ±2 V vid ±90° lutning, med linjär respons inom ±15°. Båda sensorerna drivs med en matningsspänning på +6 till +36 VDC och förbrukar endast 2 mA per axel, vilket gör dem mycket energieffektiva. Tack vare en stöttålighet upp till 5 000 g och ett temperaturområde på −40 °C till +120 °C är de lämpade för krävande industriella och utomhusmiljöer.

Användningsförhållanden

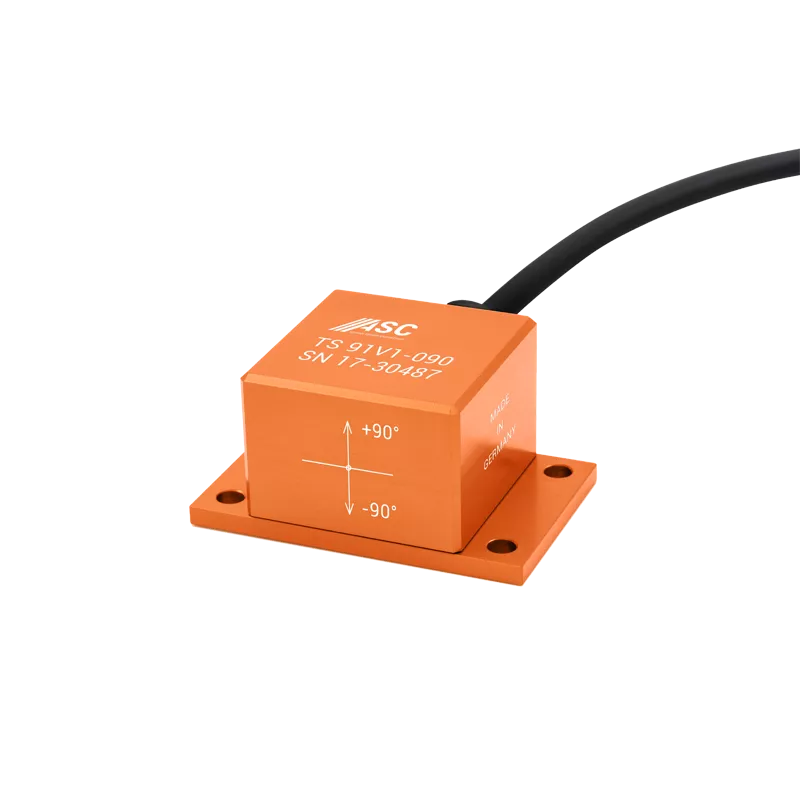

TS-91V1 har ett lätt anodiserat aluminiumhölje (IP67), perfekt för kompakta eller viktkänsliga installationer. TS-91V5 har ett rostfritt stålhölje med IP68-skydd och är därför idealisk för tuffa miljöer, inklusive marina applikationer och helt nedsänkta installationer.

Möjliga användningsområden

Kran- och säkerhetssystem
Bygg- och anläggningsmaskiner
Solspårningssystem
Fartygsnavigering och lägesövervakning
Broövervakning
Spårjustering och järnvägsunderhåll
Hjulinställningssystem
Chassinivellering för lastbilar
Vinkelpositionering av maskinverktyg

Fördelar med dessa sensorer

ASC TS-91V1 och TS-91V5 erbjuder ingenjörer flexibilitet: en lätt aluminiumversion för kompakta och mobila installationer, och en robust rostfri version för maximal hållbarhet. Båda levererar hög precision, långtidstabilitet och tillförlitlig analog utgång.

Behöver du den här sensorn till ditt nästa projekt?

Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.

Prata med en expert

Produktnedladdningar

Asc ts 91v1 ts 91v5 mems capacitive tilt sensor en

Få det på ditt sätt

Inte exakt vad du letar efter? Vi erbjuder standardsensorer, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.

Prata med en expert

Tekniska specifikationer

Specifikation	Värde
Mätaxlar	Uniaxiell
Vinkelområde	±15°, ±90°
Upplösning	0,005°
Icke-linjäritet	<1 %
Stötgräns	5 000 g
Återhämtningstid	1 ms
Biasstabilitet (1 år)	0,1°
Temp.-koefficient känslighet	0,03 %/°C
Temp.-koefficient bias	0,02 °/°C
Matningsspänning	+6 till +36 VDC
Strömförbrukning	2 mA per axel
Utgångssignal	Analog ±2 V
Skyddsklass	TS-91V1 IP67 TS-91V5 IP68
Arbetstemperatur	−40 °C … +120 °C
Höljesmaterial	TS-91V1 Anodiserat aluminiumTS-91V5 Rostfritt stål
Vikt (utan kabel)	TS-91V1 78 gTS-91V5 192 g
