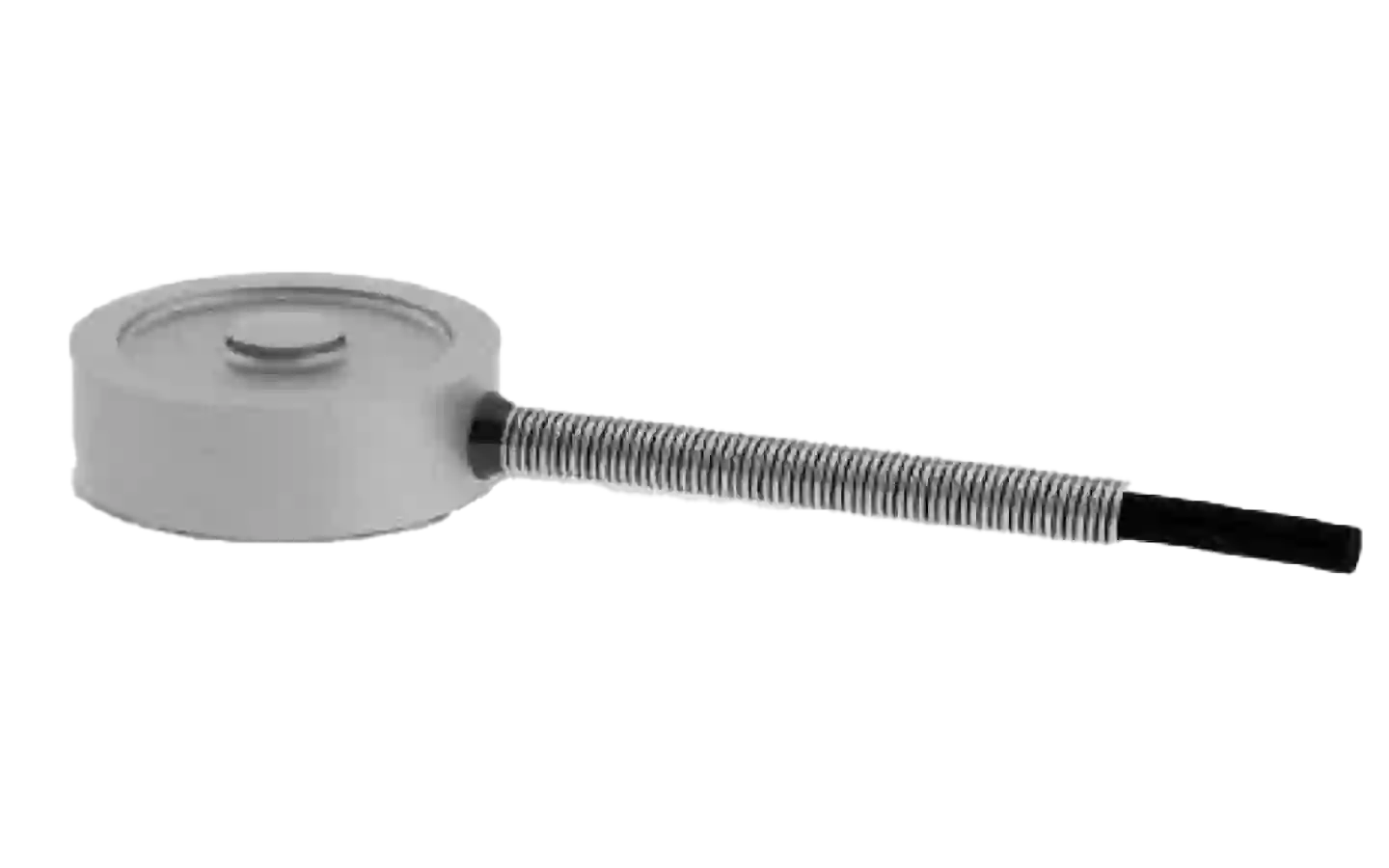

ALBS3 – Capteur de force subminiature (Load Button)
Capteur de force compact en acier inoxydable pour la mesure de compression jusqu’à 1000 lb, idéal pour les applications de test et les environnements OEM.
Caractéristiques principales
- Mesure des charges en compression jusqu’à 1000 lb
- Linéarité meilleure que ±0,5 % de l’échelle complète
- Construction en acier inoxydable, IP64
- Température compensée de +16 à +71 °C
- Ultra-compact : Ø18,8 mm
- Très faible déflexion : 0,025 mm nominal
Points forts des performances
Le capteur ALBS3 est un bouton de charge subminiature basé sur une jauge de contrainte. Il est conçu pour mesurer les forces de compression dans des espaces très restreints. Il offre une capacité maximale de 1000 lb avec une excellente linéarité (±0,5 % FS) et une grande stabilité.
Conditions d’utilisation
Ce capteur est fabriqué en acier inoxydable pour garantir robustesse et fiabilité. Il bénéficie d'une protection IP64 contre les poussières et projections. Il fonctionne entre -20 et +80 °C et est compensé en température de +16 à +71 °C. Il est calibré en usine selon une procédure 5 points (compression).
Applications possibles
- Bancs d’essai mécaniques ou électroniques
- Contrôle de charge dans des assemblages vissés
- Intégration dans des outils de presse ou systèmes automatisés
- Dispositifs de mesure OEM à espace restreint
- Environnements de test en laboratoire ou R&D
Avantages à choisir ce produit
Le capteur ALBS3 allie précision, fiabilité et compacité. Il est simple à intégrer dans les applications critiques où la taille et la stabilité sont essentielles. Avec une faible hystérésis et une excellente répétabilité, il garantit des mesures cohérentes. Althen propose également des accessoires adaptés : conditionneurs de signal, calibrations spécifiques, solutions sur mesure.
Autres spécifications importantes
- Capacités disponibles : 100, 200, 500 et 1000 lb
- Hystérésis : ±0,5 % de l’échelle complète
- Répétabilité : ±0,1 %
- Sortie : 2 mV/V nominal
- Déflexion nominale : 0,025 mm
- Calibré en 5 points en compression
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Téléchargements de produits
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Capacité (lbf) | 100,200,500,1000 |
| Sortie nominale (mV/V) | 2 mV/V |
| Surcharge admissible (%) | 150 % de la pleine échelle |
| Équilibre à vide (Zero Balance) | ±2 % de la pleine échelle |
| Excitation (VDC ou VAC) | 5 V recommandé (10 max.) |
| Impédance d’entrée (Ω) | 350 Ω nominal |
| Linéarité (%) | ±0,5 % de l’échelle complète |
| Hystérésis (%) | ±0,5 % de l’échelle complète |
| Répétabilité (%) | ±0,1 % de l’échelle complète |
| Dérive thermique (zéro) | ±0,018 % de l’échelle/°C |
| Dérive thermique (étendue) | ±0,036 % de la charge/°C |
| Température compensée (°C) | +16 à +71 °C |
| Température de fonctionnement | -20 à +80 °C |
| Indice de protection | IP64 |
