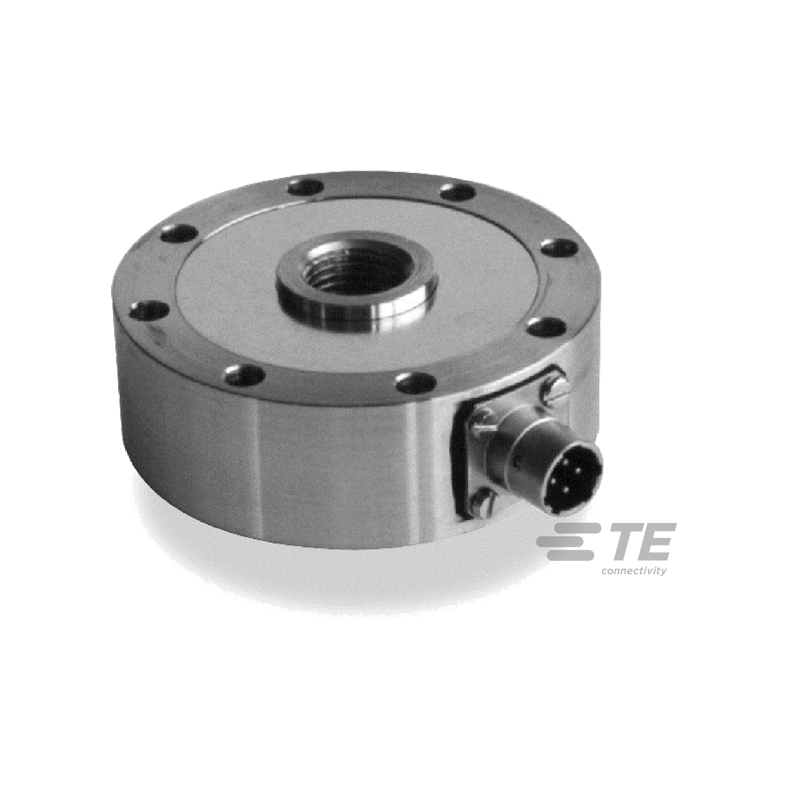

FN3050 Pancake Force Sensor
Its design minimizes transverse effects
Caractéristiques principales
- Full Load Range 100N, 200N, 500N, 1kN, 2kN, 5kN, 10kN, 20kN
- Accuracy: 0.1% F.S.
- Stainless steel or aluminum
- Connector or cable gland output
- Build in amplifier per request
About the FN3050 Pancake Force Sensor
The rugged FN3050 load cell is highly suited for process industry and test bench applications. Dimensions are identical in standard ranges from 0-100 N to 0-20000 N so during testing the sensor can be interchanged for another of a different range without mechanical modifications. The sensor design minimizes transverse effects. For high-level output, a model with integrated amplifier is available as are numerous other options.
To meet your needs, we also offer extensive turnkey systems. The matched components (sensor, power, amplifier
and digital display) are formatted, calibrated and ready for immediate use.
On request, instruction documents can be provided to ease the selection and use of our sensors and provide helpful
tips.
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Téléchargements de produits
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Accuracy | 0.1% F.S. |
| Full scale range | 100N, 200N, 500N, 1kN, 2kN, 5kN, 10kN, 20kN |
| Load direction | Tension and compression |
| Operating temperature | -20 – 80 °C |
| Output | 1.5mV/V (0.5 - 4.5V and ±5V) |
| Protection | IP50, IP65, IP67, IP68 |
