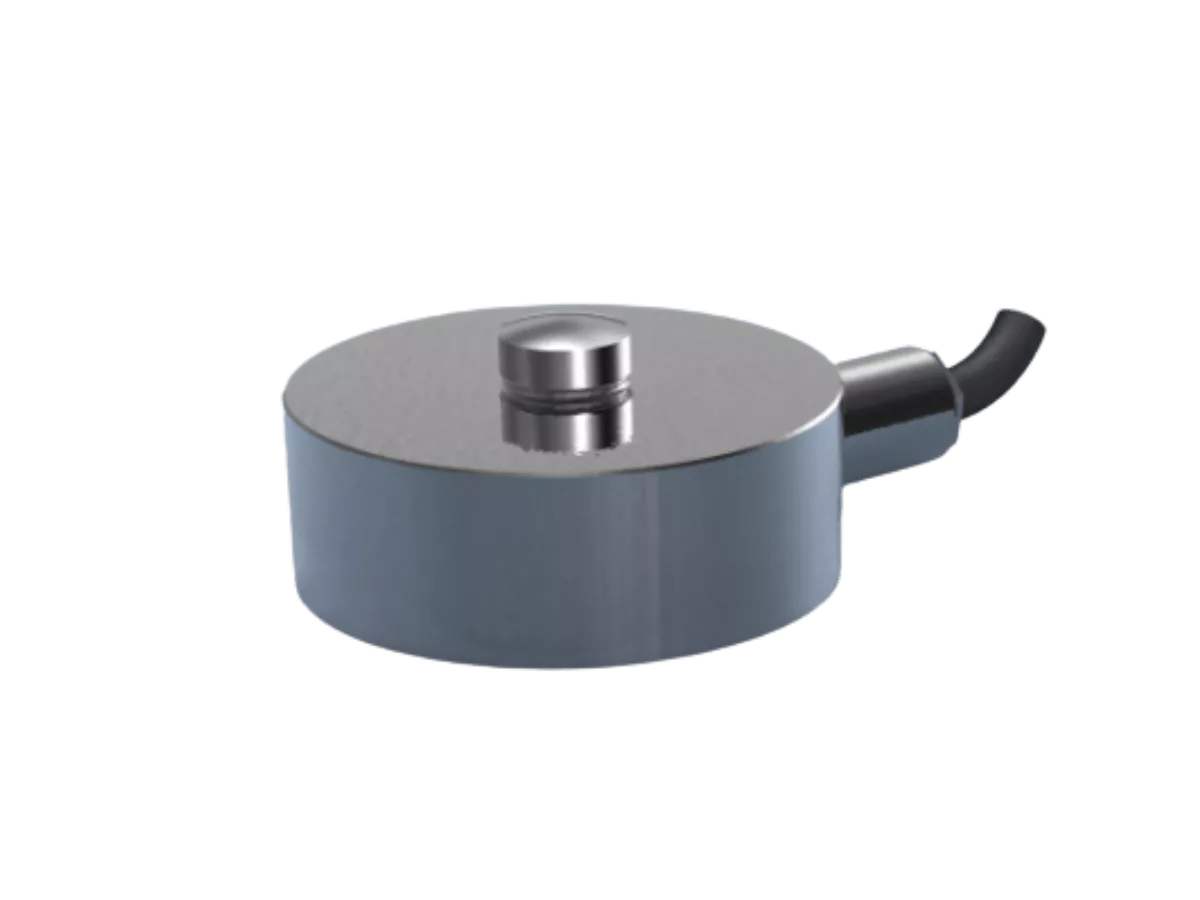

CDIT-1 Capteur de force en compression à profil bas
Capteur compact en acier inoxydable conçu pour les mesures de force ou de poids dans des espaces restreints. Idéal pour les environnements industriels exigeants.
Caractéristiques principales
- Plages de mesure de 50 kg à 5000 kg
- Boîtier en acier inoxydable soudé
- Protection environnementale IP67
- Faible hauteur, conception compacte
- Excellente répétabilité <±0,05 %
- Résistance à la surcharge jusqu’à 150 %
Performances
Le CDIT-1 est un capteur de force en compression à profil bas, offrant une haute précision dans les environnements industriels où l’espace est limité. Il offre une sensibilité nominale de 2mV/V et une excellente stabilité à long terme.
Conditions d’utilisation
Fabriqué en acier inoxydable soudé, le CDIT-1 est résistant à la corrosion et parfaitement adapté aux environnements sévères. Sa protection IP67 le rend apte aux applications en extérieur comme en intérieur.
Applications possibles :
- Calibration de presses
- Pesage dans des espaces réduits
- Contrôle de processus industriels
- Tests de composants automobiles
- Intégration dans des machines OEM
Avantages du produit
Grâce à sa conception compacte et robuste, le CDIT-1 est facile à intégrer dans des systèmes mécaniques restreints tout en maintenant une précision exceptionnelle. Son large éventail de capacités (50 kg à 5000 kg) le rend adapté à de nombreuses applications.
Autres caractéristiques importantes :
- Option TEDS compatible avec l’afficheur TR150
- Déplacement nominal : ~0,2 mm
- Compensation thermique optimisée
- Câble PVC blindé de 3 mètres intégré
Avez-vous besoin de ce capteur pour votre prochain projet?
Demandez un devis sans engagement ou envoyez-nous vos coordonnées pour une consultation gratuite et sans engagement. Nos ingénieurs commerciaux vous contacteront dans un délai maximum de 1 à 2 jours ouvrables.
Téléchargements de produits
Parlez à nos experts
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des capteurs et des systèmes de mesure standard, mais nous pouvons également vous aider à concevoir un capteur sur mesure ou une solution de mesure complète. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Plages de charge | 50, 100, 250, 500, 1000, 2500, 3500, 5000 kg |
| Sensibilité nominale | 2mV/V à charge nominale |
| Tolérance de sensibilité | <±0.2 % de la charge nominale |
| Linéarité | <±0.2 % de la charge nominale |
| Hystérésis | <±0.2 % de la charge nominale |
| Répétabilité | <±0.05 % de la charge nominale |
| Résistance d’entrée | 400Ω ±20Ω |
| Résistance de sortie | 350Ω ±2Ω |
| Résistance d’isolement | >5GΩ |
| Équilibrage du zéro | ≤±1 % de la charge nominale |
| Tension d’alimentation recommandée | 10V (1–15V nominal, max. 18V) |
| Surcharge admissible | 150 % de la charge nominale |
| Charge de rupture | >300 % de la charge nominale |
| Charge transversale maximale | 50 % de la charge nominale |
| Déplacement à la charge nominale | ~0.2mm |
| Température de fonctionnement | -10 °C à +40 °C (nominale) |
| Température de service | -20 °C à +70 °C |
| Température de stockage | -20 °C à +80 °C |
| Protection environnementale | IP67 |
| Connexion | Câble blindé PVC de 3 m intégré |
| Poids | 130–200 g selon le modèle |
