Een verouderde positiesensor vervangen
Variabele statorschoepen helpen de luchtstroom door de compressor te regelen en ondersteunen een stabiele werking onder wisselende turbinecondities. Hun positie moet daarom tijdens bedrijf betrouwbaar worden gemeten.
De bestaande meetoplossing was niet langer beschikbaar, waardoor een vervangingsvraagstuk ontstond. Een nieuwe sensor moest niet alleen de vereiste positiemeting leveren, maar ook passen binnen de beschikbare inbouwruimte en bestaande mechanische configuratie.
Tegelijkertijd moest de oplossing voldoen aan de geldende ATEX-eisen en bestand zijn tegen de omgevings- en temperatuuromstandigheden van de turbine-installatie.
Passend in de bestaande turbine-installatie
In plaats van de installatie rond een standaardsensor opnieuw te ontwerpen, werd de positiemeetoplossing aangepast aan de bestaande mechanische configuratie.

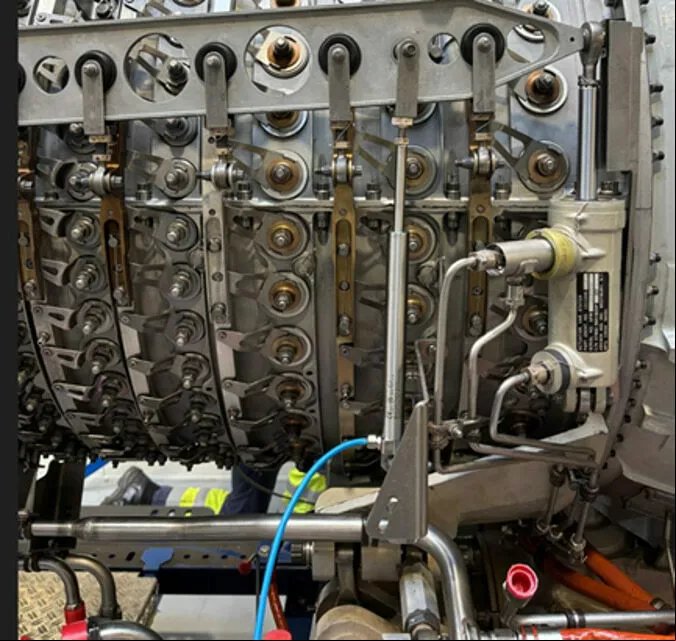

De X117 lineaire positiesensor werd geselecteerd vanwege zijn compacte afmetingen, ATEX-certificering en geschiktheid voor integratie in de beschikbare ruimte. Verschillende mechanische aspecten werden aan de toepassing aangepast, waaronder de installatie- en montageconfiguratie.
Er werd een speciale montagebeugel ontwikkeld om de sensor correct binnen de bestaande constructie te positioneren.
Hierdoor kon de verouderde meetoplossing worden vervangen met behoud van de omliggende turbineconfiguratie.
Van sensorsignaal naar besturingssysteem
De X117 is via een X005 galvanische scheidingsversterker aangesloten op het besturingssysteem. Samen vormen de sensor en scheidingsversterker een positiemeetoplossing die geschikt is voor toepassingen in explosiegevaarlijke omgevingen en het vereiste signaal naar het besturingssysteem overdraagt.
De belangrijkste selectiecriteria waren:
-
ATEX-geschiktheid
-
Compacte sensorafmetingen
-
Compatibiliteit met de bestaande mechanische installatie
Meten zonder de turbinebehuizing te betreden
Met de nieuwe positiemeting kan de stand van de variabele statorschoepen worden bewaakt zonder dat personeel tijdens bedrijf de turbinebehuizing hoeft te betreden om de positie lokaal te controleren.
Hierdoor hoeft personeel de operationele omgeving minder vaak te betreden, terwijl de benodigde positie-informatie beschikbaar is voor het besturingssysteem.
Het resultaat is een veiligere en praktischere manier om het systeem met variabele statorschoepen tijdens turbinebedrijf te bewaken.

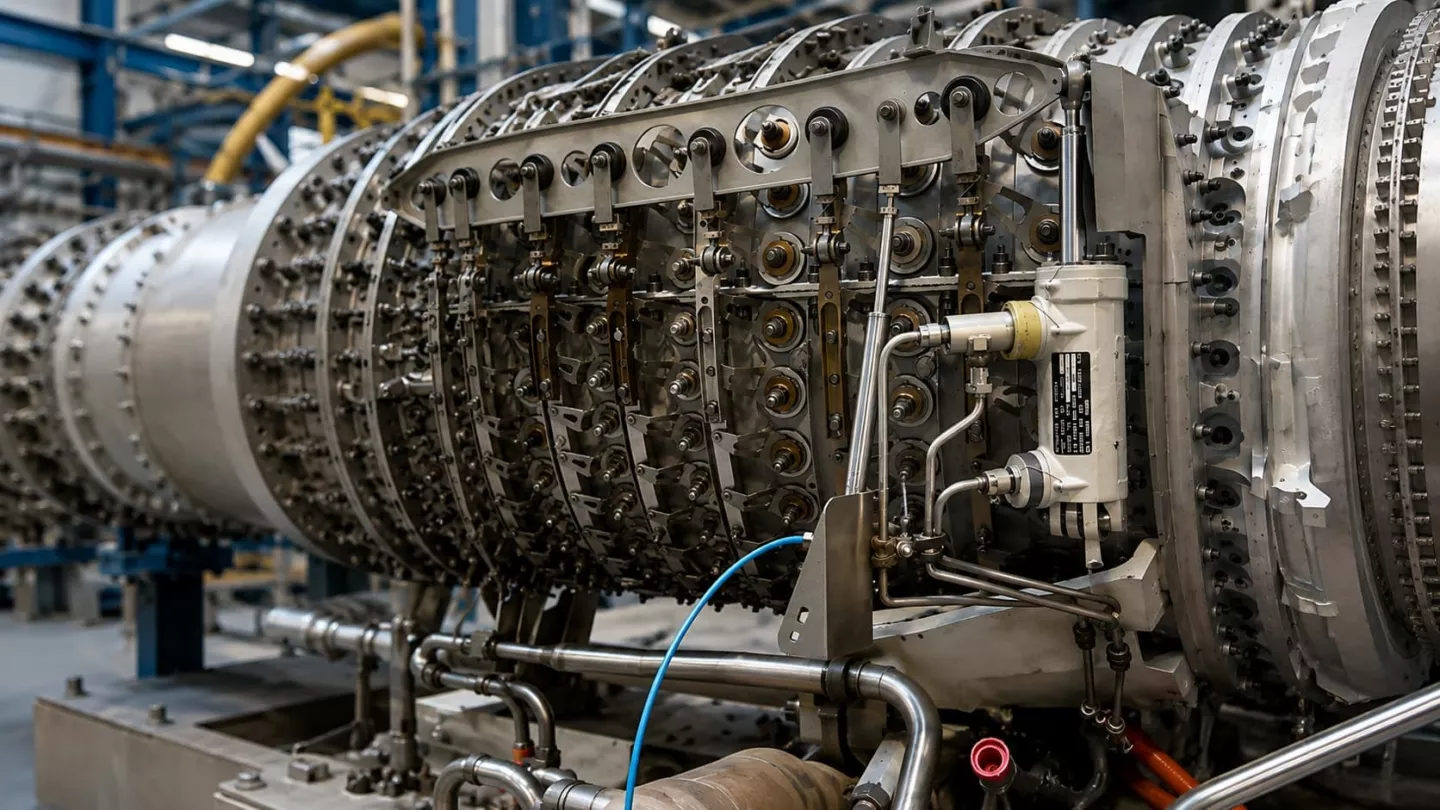

Getest voor de LM2500-toepassing
De aangepaste oplossing heeft de tests voor de LM2500-toepassing succesvol doorstaan. Dezelfde meetmethode biedt ook een basis voor aanpassing aan andere LM2500-configuraties of vergelijkbare gasturbinetoepassingen waarin bestaande mechanische beperkingen, eisen voor explosiegevaarlijke omgevingen en betrouwbare lineaire positiemeting moeten worden gecombineerd.
Het vervangen van een verouderde positiesensor hoeft niet altijd te betekenen dat de volledige installatie opnieuw moet worden ontworpen. Althen kan oplossingen voor positiemeting aanpassen aan bestaande mechanische interfaces, beschikbare inbouwruimte en omgevingscondities.
