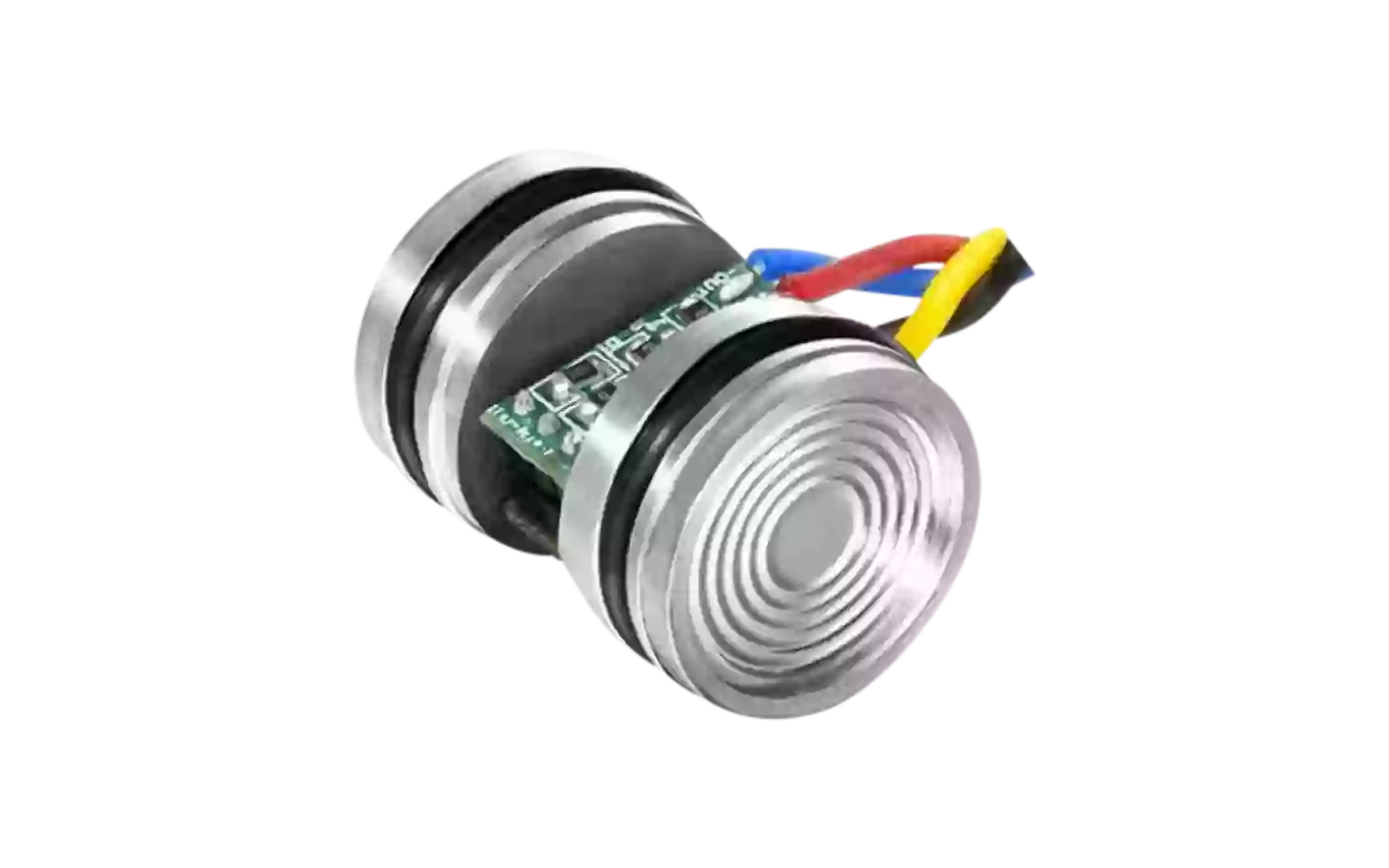

MDM290 differentiële druksensor

---

Belangrijkste kenmerken

• Drukbereik: 0bar ~ 0,35bar...35bar
• Constante stroom- of constante spanningsvoeding als optie
• Geïsoleerde constructie, geschikt voor verschillende vloeistoffen

---

Over de MDM290 differentiële druksensor

MDM290 de differentiële druksensor is OEM differentiële druksensor met roestvrij staal geïsoleerd diafragma. Het heeft integratedconstruction, hoge statische druk, hoge stabiliteit en goede betrouwbaarheid. De hoge en lage drukkanten worden beschermd door geïsoleerd diafragma. Het kan worden gebruikt voor het meten van corrosieve en geleidende vloeibare media. De gemeten differentiële druk wordt overgebracht op de matrijs door het diafragma en het vullen siliciumolie zodat de sensor differentiële druk kon precies meten. De sensor wordt automatisch getest, en nul en temperatuurprestaties met verstrekte weerstanden gecompenseerd. De installatiedimensie is consistent met algemene producten waardoor de sensor een goede uitwisselbaarheid heeft. Het wordt wijd gebruikt voor industriële procesbeheersing en de differentiële gebieden van de drukmaatregel, etc.

Toepassing

• Industriële procesregeling
• Drukverschilmeting
• Gas-, vloeistofdrukmeting
• Druk controle meter
• Druk kalibrator
• Ventura- en wervelstroommeter

Elektrische prestaties

• Stroomvoorziening: ≤2.0mA DC
• Elektrische aansluiting: 100mm siliconenrubber flexibele draden
• Common mode ingangsspanning: 50% van ingang (nom.)
• Ingangsimpedantie: 3kΩ ~ 8kΩ
• Uitgangsimpedantie: 3,5kΩ ~ 6kΩ- Respons (10% ~ 90%): <1ms
• Isolatieweerstand: 100MΩ@100V DC
• Max. statische druk: 200bar
• Nulpuntsdrift of statische druk: ≤0,05mV/bar

Bouwprestaties

• Membraan: Roestvrij staal 316L
• Behuizing: Roestvrij staal 316L
• Pin: Siliconenrubber flexibele draad
• O-ring: FKM
• Netto gewicht: ~ 36g

Milieuvoorwaarde

• Schokken: geen verandering bij 10gRMS, (20 ~ 2000) Hz
• Schok: 100g, 11ms
• Compatibiliteit met media: Het gas of de vloeistof die iscompatibel is met roestvrij staal en FKM

Basisvoorwaarde

• Temperatuur medium: (25±1)°C
• Omgevingstemperatuur: (25±1)°C
• Schokken: 0,1g (1m/s2) Max.
• Vochtigheid: (50±10)%RH
• Lokale luchtdruk: (0,86~1,06)bar
• Stroomvoorziening: (1,5±0,0015)mA DC

---
