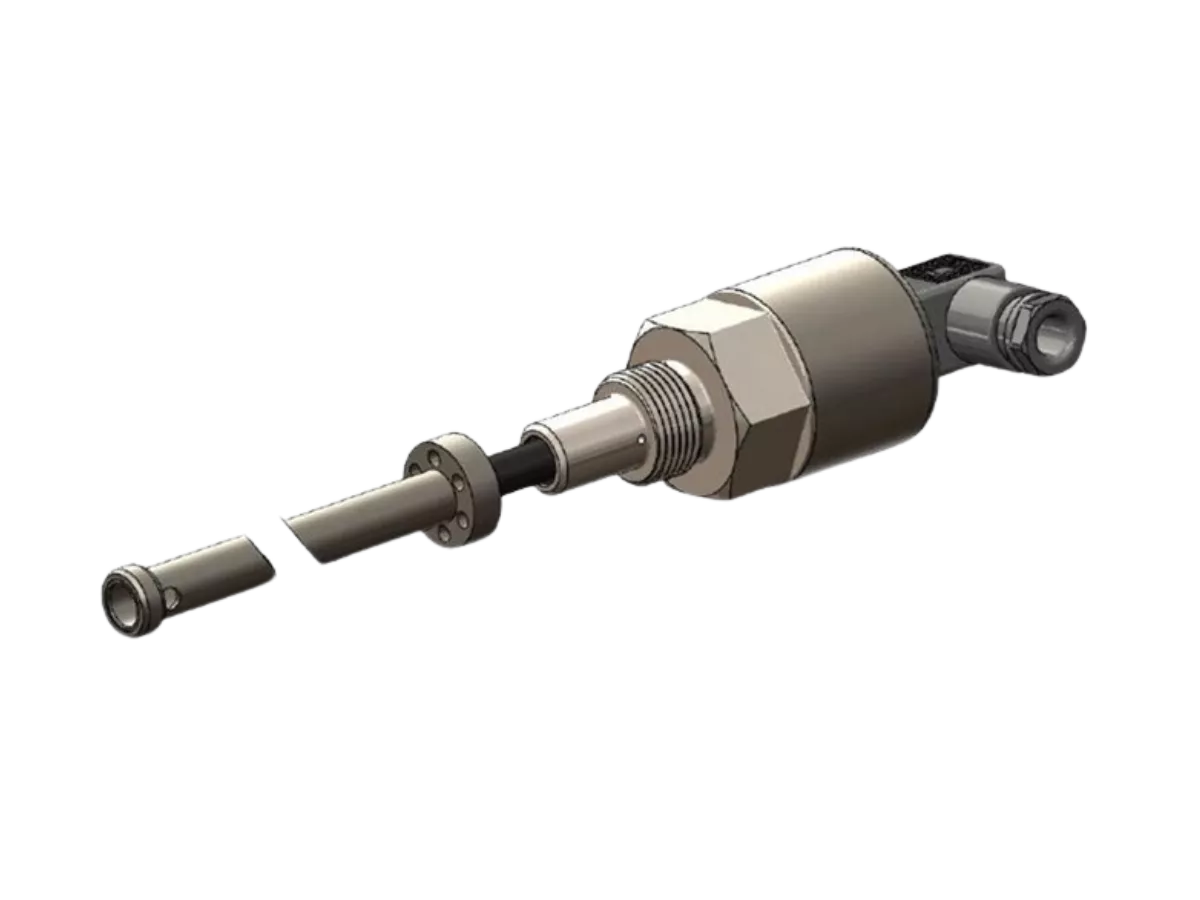

G130 long stroke in-cylinder lineaire positiemeter
Intrinsiek veilige lineaire sensor voor lange slagmetingen in hydraulische of pneumatische cilinders, geschikt voor explosiegevaarlijke omgevingen.
Belangrijkste kenmerken
- Intrinsiek veilig voor gas- en dampzones
- Slijtagevrije inductieve technologie
- Zeer robuust en temperatuurbestendig
- Instelbare slaglengte tot 1485 mm
- Compact RVS ontwerp met IP65/IP67 bescherming
- Volledig compatibel met Althen G005 galvanische scheider
Prestatiekenmerken G130 long stroke in-cylinder lineaire positiemeter
De G130 is een robuuste, niet-contact lineaire positiemeter die inductieve technologie gebruikt voor uiterst nauwkeurige en slijtagevrije metingen. Dankzij de ratiometrische 0.5–4.5 V uitgang is hij zeer geschikt voor OEM integratie in hydraulische en pneumatische cilinders.
Toepassingsomstandigheden
De sensor is ontworpen voor zware industriële toepassingen en is gecertificeerd als intrinsiek veilig voor explosieve atmosferen (Ex ia IIC T4 Ga). Hij is bestand tegen schokken, trillingen en temperatuurvariaties van -40°C tot +80°C. Afhankelijk van de connectoroptie is hij afgedicht volgens IP65 of IP67.
Mogelijke toepassingen
- Positieterugkoppeling in hydraulische cilinders
- Pneumatische actuatoren in gevaarlijke zones
- Positiemeting in olie- en gasindustrie
- Procesautomatisering in ATEX-omgevingen
- Energiecentrales en offshore installaties
Voordelen van dit product
Dankzij het compacte formaat, hoge lineariteit en de mogelijkheid om de slaglengte aan te passen tot 1485 mm, is de G130 een veelzijdige sensoroplossing. In combinatie met de Althen G005 galvanische isolator garandeert dit een veilige en nauwkeurige werking, zelfs bij lange kabellengtes.
Andere belangrijke eigenschappen
- Resolutie: oneindig
- Frequentierespons: >10 kHz
- Schokbestendig: tot 40 g / Trillingsbestendig: 10 g
- EMC: EN 61000-6-2 & EN 61000-6-3
- MTBF: 350.000 uur bij 40°C
- Voedingsspanning: 5V ±10%
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Slagbereik | 0–400 mm up tot 0–1485 mm |
| Lineairheid (onafhankelijk) | ±0.25% tot ±1% afhankelijk van slag |
| Uitgangssignaal | 0.5–4.5 V (ratiometrisch) |
| Voedingsspanning | 5V ±10% |
| Temperatuurbereik (werking) | -40°C tot +80°C |
| Temperatuurbereik (opslag) | -40°C tot +125°C |
| IP-beschermingsgraad | IP65 or IP67 |
| Resolutie | Oneindig |
| Frequentierespons | >10 kHz (-3 dB) |
| Trillings-/Schokbestendigheid | 10 g / 40 g |
| Veiligheidsklasse | Ex ia IIC T4 Ga (Class I, Zone 0 & Div 1) |
| MTBF | 350.000 uur bij 40°C |
| Belastingsweerstand | ≥ 5 kΩ |
| Materiaal behuizing | RVS met fluorpolymeer beklede meetsonde |
