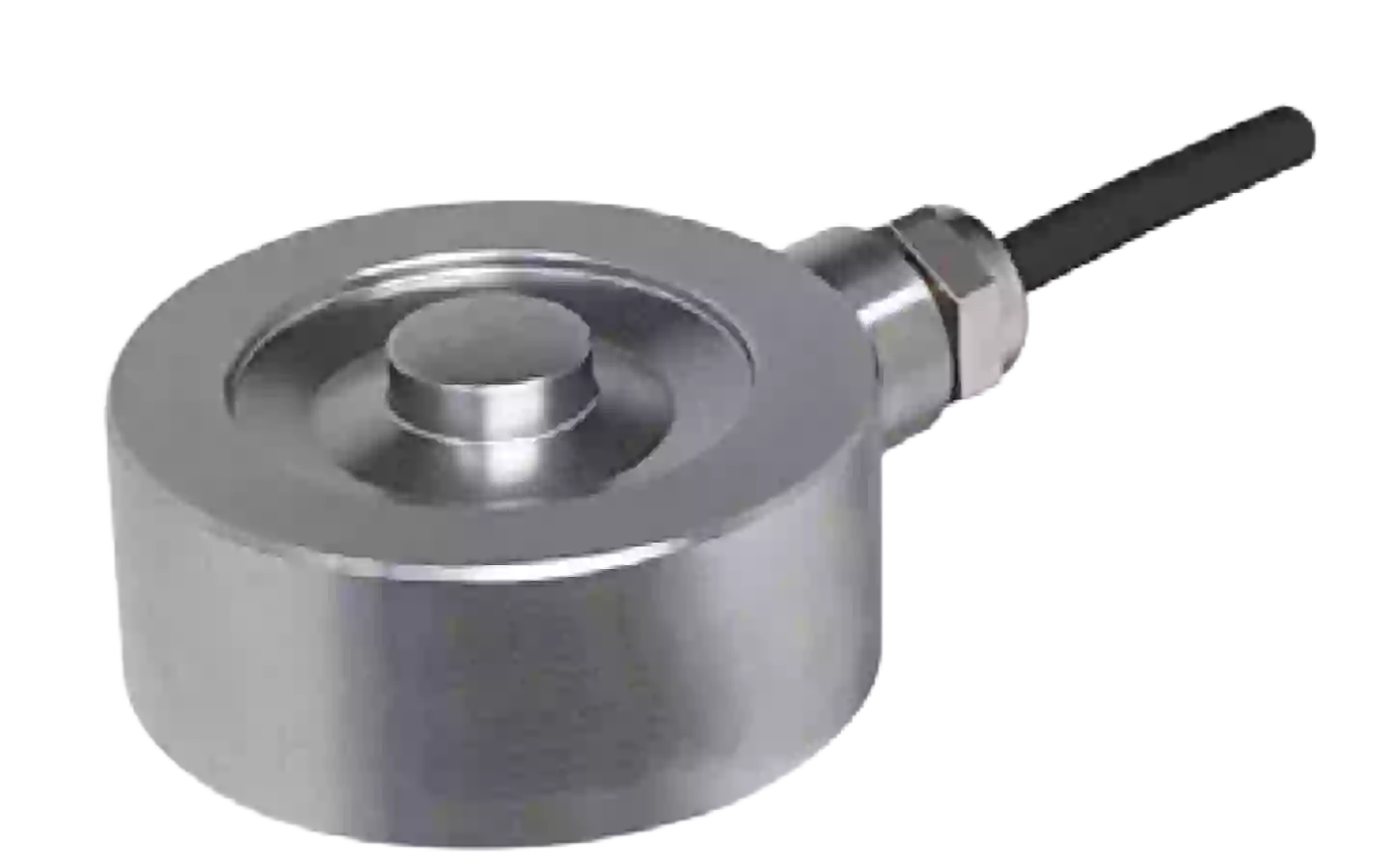

ACBLR Series

Compression Miniature Load Cell (200kg ~ 3000kg)

Technische specificaties bekijken

Belangrijkste kenmerken

  • 17-4PH Stainless steel construction
  • Fully welded seal (IP68)
  • Compact size with low profile.

About the ACBLR Series

The ACBLR series stands for precision combined with high load capacity. This miniature pressure force sensor has been specially developed for applications where installation space is limited but maximum measurement accuracy and reliability are required. With an impressive capacity of 0,2 to 3 tonnes and a robust housing made of high-quality stainless steel (17-4PH), the ACMLR series is ideal for use in demanding industrial environments.

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Offerte aanvragen

Altijd de juiste sensor oplossing.

  • Gratis en onafhankelijk advies voor uw toepassing
  • Aanbod op maat
  • Ontwikkeling van standaardoplossingen en oplossingen op maat
  • Snelle respontijd

ACBLR Series

Privacybeleid
 Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Rated capacity (R.C.) 200, 300, 500kg, 1, 2, 3ton
Rated output (R.O.) / ACBLR 2.0mV/V(Approx.)
Rated output (R.O.) / ACBLTR 2.0mV/V ± 1%
Non-linearity ≤0.2% R.O.
Hysteresis ≤0.2% R.O.
Non-repeatability ≤0.05% R.O.
Creep error ≤0.05% in 20min.
Zero balance ≤1% R.O.
Compensated temperature range -10 ~ 70°C
Operating temperature range -20 ~ 80°C
Temp. effect on rated output ≤0.1% LOAD/10°C
Temp. effect on zero balance ≤0.1% R.O./10°C
Terminal input resistance / ACBLR 750 ± 50 Ohms
Terminal input resistance / ACBLTR 820 ± 70 Ohms
Terminal output resistance 700 ± 5 Ohms
Insulation resistance (Min.) 2000 MOhms at 50V DC
Excitation voltage 3~10V (Recommended), 12V (Max.)
Electrical connection Ø3mmx1.5m (28AWG x 4C Shielded)
Protection class meets IP 68
Safe overload 150% R.C
Ultimate overload 300% R.C
Material Stainless steel (17-4PH)
