Belangrijkste kenmerken

High-gain-bereik ±0,0115°- ±0,00115°
Met twee omschakelbare versterkingen en laagdoorlaatfilterinstellingen
Ultrahoog gevoel tot <2,5 nrad

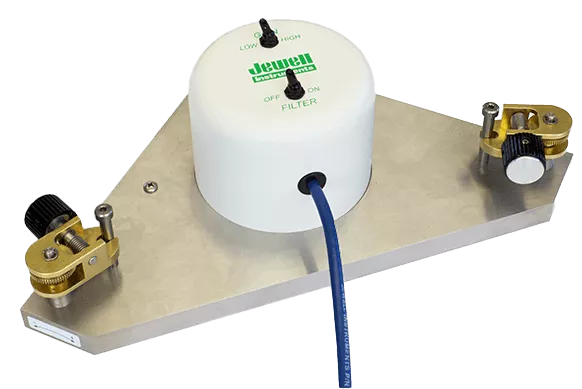

Over de A603 High-Precision Platform Inclinometer

– platform-inclinometer voor ultrafijne hellings- en vervormingsmetingen

De A603 platform-inclinometer is een uiterst nauwkeurig en robuust hellingsmeetinstrument voor veeleisende monitoring- en nivelleringstoepassingen. Hij werkt met een absoluut zwaartekrachtgerefereerde elektrolytische sensor en beschikt over twee schakelbare versterkingen (gains) en twee laagdoorlaatfilter-instellingen—ideaal om meetgedrag en signaalfiltering af te stemmen op de toepassing.

Waarom A603?

Voor geofysische en metrologische toepassingen telt elke nanoradian: de A603 bereikt een ultrahoge gevoeligheid tot < 2,5 nrad met vrijwel geen langetermijndrift. Het uitgangssignaal is een stabiele ±8 VDC (of ±16 VDC differentieel)—perfect voor nauwkeurige data-acquisitie en langetermijnbewaking.

Voordelen

Absoluut zwaartekrachtgerefereerde elektrolytische sensor voor maximale stabiliteit
Twee schakelbare gains + twee laagdoorlaatfilter-instellingen voor flexibele signaaloptimalisatie
Zeer hoge resolutie (afhankelijk van uitvoering tot < 2,5 nrad)
2-assige meting (X/Y) + temperatuurskanaal
Robuust ontwerp voor continue veldmetingen en industriële omgevingen

Typische toepassingen

De A603 is de voorkeursoplossing voor:

Vulkanmonitoring
Hoogprecisie geotechnische toepassingen
Monitoring van brugdoorbuiging/vervorming
Precisie-metrologie
Nivellering van radarplatformen en andere high-accuracy tilt-monitoring taken

Technische highlights

Uitgang: ±8 VDC (single-ended), ±16 VDC (differentieel)
Assen: 2 (X-tilt, Y-tilt) + temperatuur
Filter / tijdconstante: filter AAN 7,5 s, UIT 0,5 s
Voeding: ±11 tot ±15 VDC (beschermd tegen omgekeerde polariteit)
Bedrijfstemperatuur: −25 °C tot +70 °C

Varianten / selectiehulp

Afhankelijk van de gewenste gevoeligheid en meetbereik zijn er meerdere uitvoeringen beschikbaar, o.a.:

A603-A (High Gain)
A603-B
A603-C (Ultra-High Gain)

RoHS-uitvoeringen zijn te bestellen (A603-A-ROHS / A603-B-ROHS / A603-C-ROHS).

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen 1 tot 2 werkdagen contact met u op.

Praat met een expert

Product downloaden

600 series geotechnical sensors a603 high precision platform mount tiltmeter en

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties	Waarde
Dimensions	24 x 24 x 12.7 cm
High-gain range	±0.0115°- ±0.00115°
Housing	Anodized & painted aluminum
Low-gain range	±0.115°
Output	±8 VDC (single-ended), ±16 VDC (differential)
Power requirement	±11 to ±15 VDC @ +11 and -6mA
Resolution	<25 nradians - <2.5 nradians
Temperature range	-25 to +70°C
