Fjärrövervakning av bränslenivå med trycksensorer

Tillförlitlig övervakning av bränslenivå för lagring och distribution

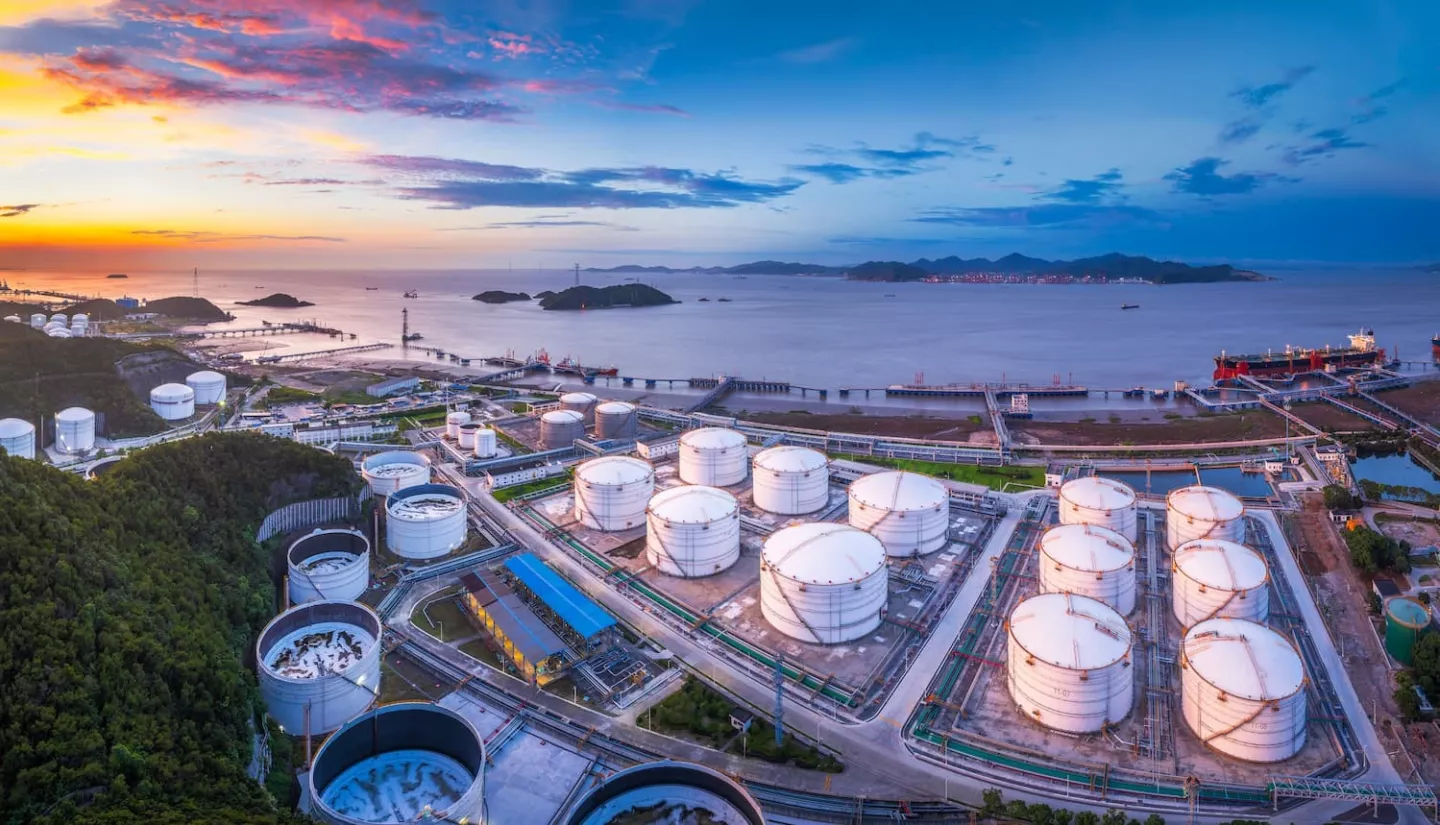

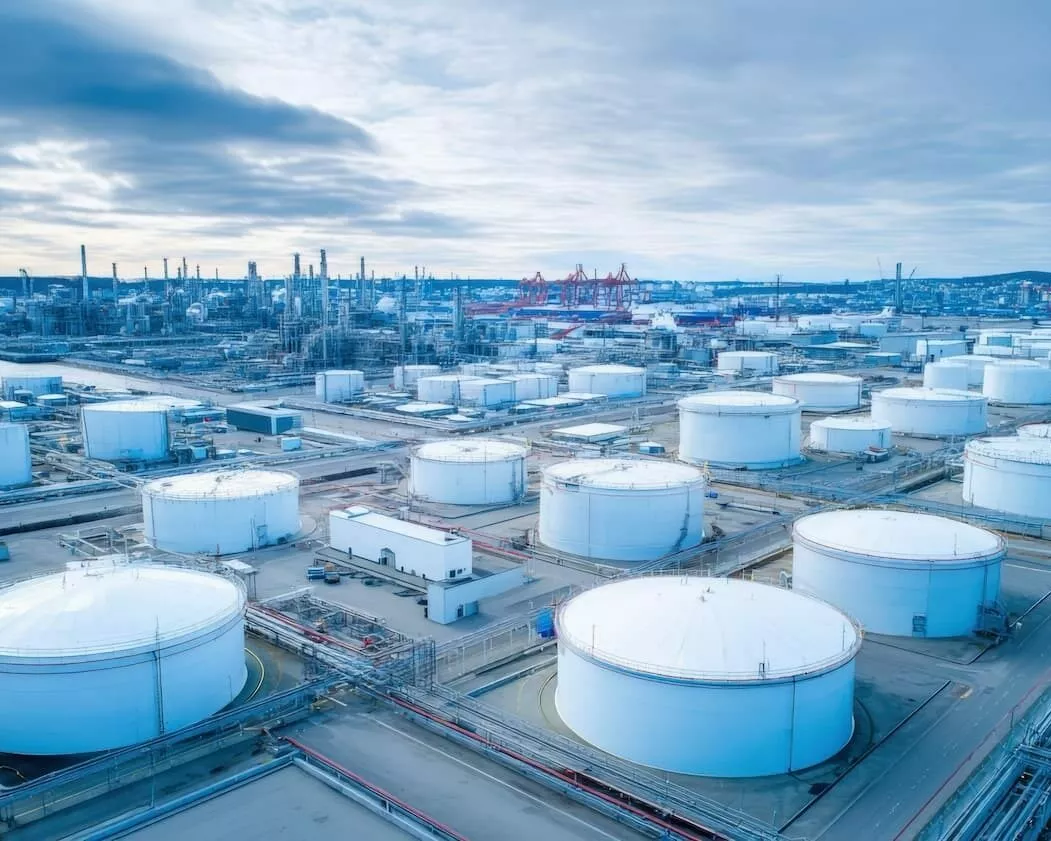

Vår kund driver ett distribuerat nätverk av bränsletankar som förser industriella processer med diesel och bensin. Att upprätthålla korrekta bränslenivåer är avgörande för att:

• Förhindra driftstopp på grund av tomma tankar
• Undvika överfyllning och miljörisker
• Optimera logistik och tankningsscheman
• Säkerställa efterlevnad i farliga miljöer

Tidigare system saknade tillförlitlighet och möjligheter till fjärråtkomst, vilket gjorde det svårt att skala verksamheten effektivt. Dessutom begränsade avsaknaden av ett centraliserat system för bränslenivåövervakning realtidsinsyn över flera anläggningar. Befintliga mätmetoder visade på variationer till följd av temperaturförändringar, förändringar i bränslets densitet samt sensordrift, vilket minskade den totala noggrannheten.

För att möta dessa utmaningar behövde kunden en robust lösning baserad på hydrostatisk nivåmätning med trycksensorer, kapabel att leverera kontinuerliga och högnoggranna data. Systemet behövde stödja industriella signalutgångar (4–20 mA) och integreras med datainsamlingsplattformar för fjärrövervakning, diagnostik och prediktivt underhåll.

Tekniska krav

• Mätprincip: hydrostatisk tryckmätning
• Utgång: 4–20 mA (med möjlighet till digital integration)
• Noggrannhet: ≤ ±0,25 % FS
• Hög kemisk resistens och långsiktig stabilitet

Dessa krav säkerställer tillförlitlig nivåmätning under varierande driftförhållanden, där faktorer som temperaturvariationer, förändringar i vätskans densitet och sensordrift kan påverka mätresultatet.

Systemet behöver därför erbjuda hög signalstabilitet och låg långsiktig drift (driftavvikelse) för att minimera mätfel över tid. Temperaturkompensation är avgörande för att säkerställa konsekventa och noggranna mätvärden, även vid förändrade omgivnings- och processförhållanden.

Dessutom är kompatibilitet med industriella datainsamlingssystem viktig för att möjliggöra realtidsövervakning, analys och långsiktig trenduppföljning.

Flexibel mätlösning med olika modeller

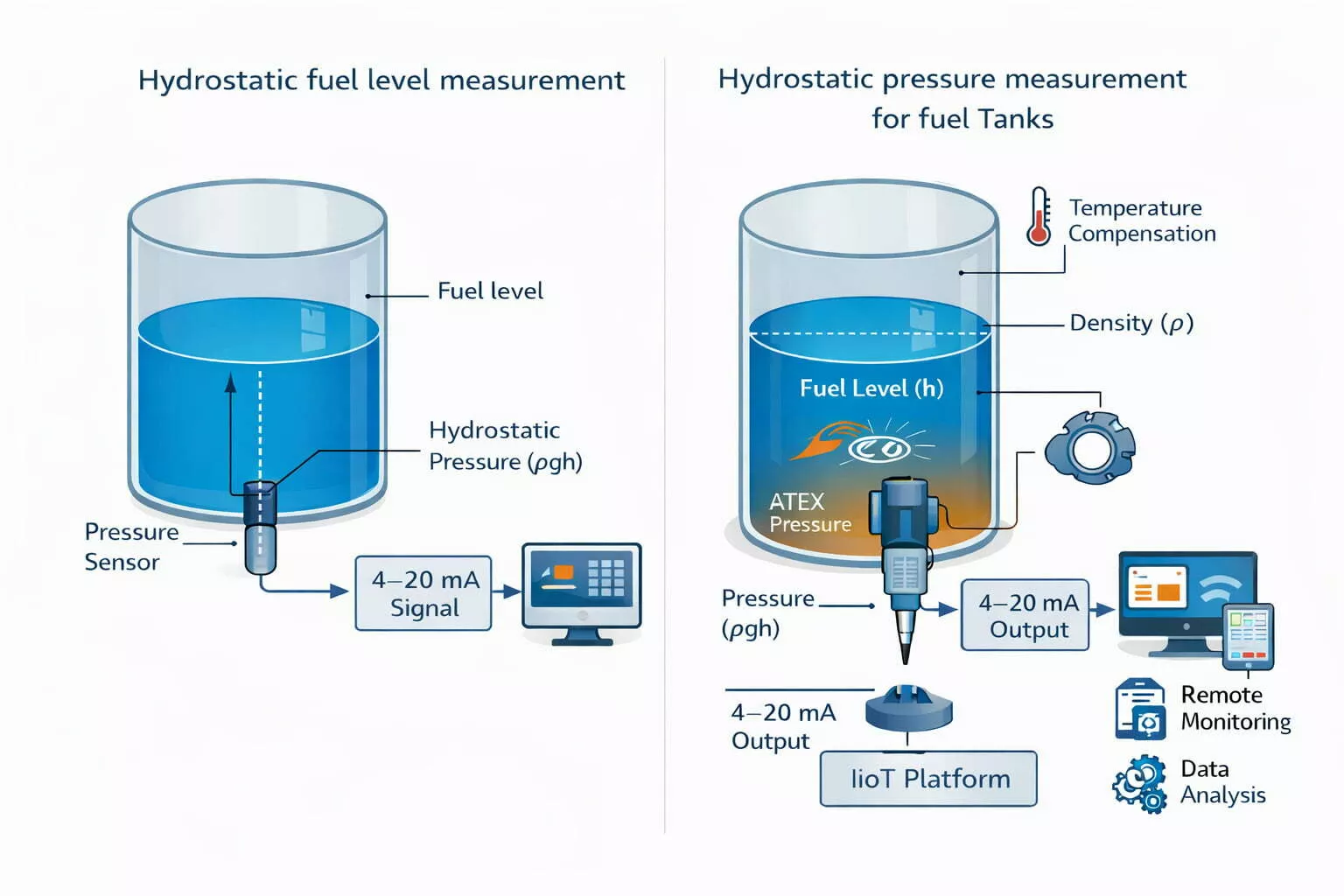

Genom att använda trycksensorer som installeras i botten av tanken eller som nedsänkbara givare kan denna metod leverera noggranna och kontinuerliga nivådata. Den är särskilt lämpad för diesel- och bensintillämpningar och erbjuder stabil prestanda under varierande temperaturer och driftförhållanden.

Med standardutgångar som 4–20 mA och kompatibilitet med övervakningssystem möjliggör hydrostatisk mätning realtidsövervakning av bränslenivå med minimalt underhåll.

De nedsänkbara transmittrarna MPM416W installerades i lagringstankarna för direkt nivåmätning och ger hög noggrannhet i standardapplikationer.

Transmittrarna MPM489W monterades externt på tankbottnar eller rörledningar där nedsänkning inte var önskvärd.

De explosionssäkra transmittrarna MPM486 användes i farliga (ATEX) miljöer för att säkerställa efterlevnad och säker drift.

Integration

Sensorerna anslöts via standardutgångar (4–20 mA) till datainsamlings- och övervakningssystem som är kompatibla med Althens lösningar, vilket säkerställer en stabil och störningsfri signalöverföring även i industriella miljöer.

Data samlades in med hjälp av våra system och signalbehandlingsmoduler, som möjliggör signalförstärkning, filtrering och kompensation för att optimera datakvaliteten. Mätvärdena visualiserades via anpassade dashboards och molnbaserade övervakningsplattformar för realtidsanalys och trenduppföljning.

Realtidslarm konfigurerades för kritiska bränslenivåer och systemavvikelser, vilket möjliggör snabb respons och förbättrad driftsäkerhet.

Testning

Sensorerna testades avseende noggrannhet, repeterbarhet och långsiktig stabilitet. Särskild fokus låg på signalstabilitet, hystereseffekter och drift (långtidsavvikelse).

Prestandan verifierades under varierande temperaturförhållanden och dynamiska driftmiljöer, inklusive belastningsvariationer och externa påverkan, för att säkerställa konsekventa och tillförlitliga mätresultat över tid.

Förbättrad säkerhet, effektivitet och kontroll

Althen levererade en anpassad lösning för bränslenivåövervakning genom att kombinera applikationskunskap med tillförlitlig trycksensorteknik. Systemet utformades för sömlös integration, långsiktig mätstabilitet och realtidsövervakning via dashboardbaserade plattformar.

Kombination av applikationskunskap och sensorteknik

För detta projekt arbetade vi nära kunden för att definiera en lämplig metod för övervakning av bränslenivå. Trycksensorerna valdes och kombinerades utifrån applikationens specifika krav, i stället för att använda en standardlösning.

Genom att fokusera på praktisk integration, tillförlitliga komponenter och kompatibilitet med befintliga system möjliggör lösningen noggrann nivåmätning med minimalt underhåll. Dessutom möjliggör konfigurationen en enkel anslutning till datainsamlingssystem och IIoT-baserade övervakningsplattformar, vilket ger bättre överblick över flera tankanläggningar.

Om du står inför liknande utmaningar inom bränslenivåmätning eller tankövervakning är du välkommen att kontakta vårt team för att diskutera en lösning anpassad till din applikation.
