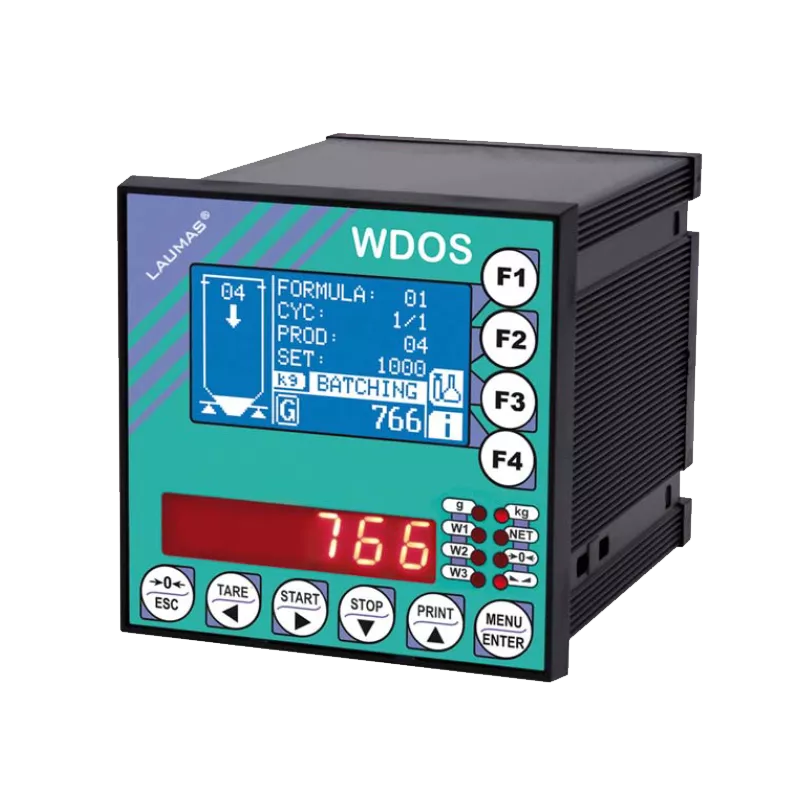

WDOS LCD Anzeige
Lastanzeige mit großem graphischen LCD und LED-Display
Eigenschaften
- DIN-Gehäuse für den Schalttafeleinbau
- Abmessungen 96 x 96 x 130 mm (Bohrschablone 91 x 91 mm)
- Schutzart Frontseite IP54
- Graphisches STN-LCD, weiß auf blau, Auflösung 128 x 64 Pixel, hinterleuchtet, sichtbarer Bereich 60 x 32 mm
- 10-stelliges LED-Display, rote LEDs, semi-alphanumerisch, 10 mm hoch, 7 Segmente
- 8 Signal-LEDs
- Folientastatur mit 10 Tasten
- Echtzeituhr mit Batteriepufferung
Allgemeine Informationen
Zwei serielle Schnittstellen (RS232 und RS485) zum Anschluss von:
- PC/SPS bis zu 32 Geräte (max. 99 mit Line-Repeater) über das
ASCII-Protokoll von Laumas (nur das Basismodus kompatibel mit W60000)
oder über ModBus RTU - Anzeige
- Drucker
Optional integrierbare Bus-Ausgänge:Profibus DP,
DeviceNet, CANopen, Profinet IO, EtherNet/IP, Ethernet TCP/IP (zum
Anschluss eines Smartphones, Tablets, etc. über das Internet),
Modbus/TCP
Eine theoretische Kalibrierung wird über die Bedientasten
durchgeführt, echte Kalibrierung mit Linearisierung mit bis zu 5 Punkten
möglich.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
Spezifikationen | Wert |
---|---|
A/d converter | 24 bit (16000000 points) 4.8 kHz |
Baud rate | 2400, 4800, 9600, 19200, 38400, 115200 |
Digital filter / conversion rate | 0.012 - 7 s / 5 - 300 Hz |
Divisions, max. (with measure range &plumn10 mv = 2 mv/v) | ±999999 |
Linearity | <0.01 % FS |
Linearity of analog output | <0.01 % FS |
Logic inputs | 3x - optoisolated 5 - 24 VDC PNP (2x - analog output versions) |
Logic outputs (relays) | 5x - max 115 VAC ; 150 mA (4x - analog output versions) |
Number of load cells in parallel and supply | max. 8 (350 Ω); 5 VDC / 120 mA |
Power supply and consumption | 12 - 24 VDC ±10 %; 5 W |
Serial ports | RS232, RS485 |
