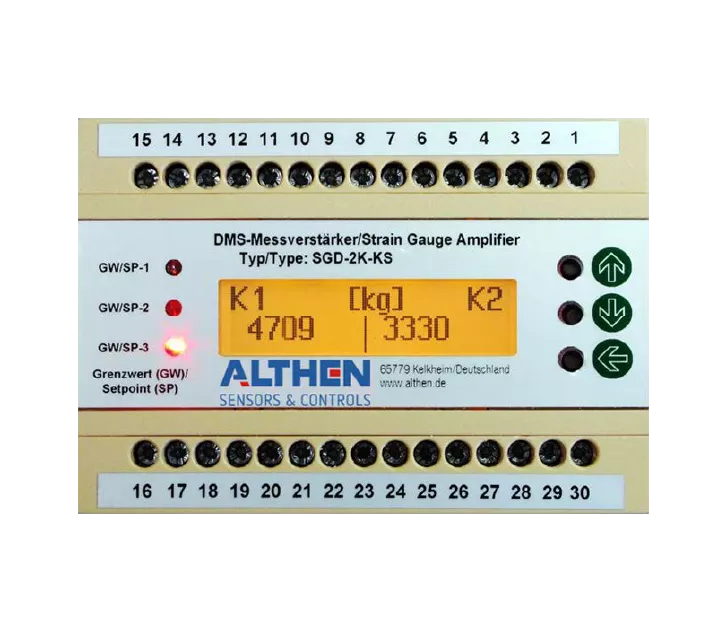

SGD-2K-KS 2-Kanal-DMS-Messverstärker
2-Kanal-DMS-Messverstärker für DIN-Schienenmontage
Eigenschaften
- Versorgungsspannung 10 - 18 VDC / 18 - 30 VDC
- Analogausgang 4 - 20 mA
- Kunststoffgehäuse zur Montage auf DIN-Hutschiene (IP20)
Allgemeine Information
Dieser programmierbare Zweikanal-DMS-Verstärker bietet die Versorgung und Signalauswertung von zwei DMS-Aufnehmern. Mit der entsprechenden Einstellung kann dieser Verstärker zur Differenzierung, zur Summierung oder zur Anzeige eines oder beider Kanäle verwendet werden. Weiterhin können 3 programmierbare Grenzwertschalter (potentialfreie Relaiskontakte max. 30 V, 0,5 A) über den gesamten Messbereich eingestellt werden. Zur weiteren Auswertung steht ein 4 ... 20 mA Analogausgangssignal zur Verfügung.
Über das Menü können die folgenden Einstellungen vorgenommen werden:
- Angezeigte Einheit
- Kanal-Skalierung
- Anzeige (K1 und K2, SUMME K1+K2, DIFF K1-K2, Kanal 1, Kanal 2)
- Schaltpunkt des Kanals
- Schalteigenschaften
- Schaltverzögerung
- Menüsprache (Deutsch oder Englisch)
Dieser Verstärker ist in einem Kunststoffgehäuse (IP20) eingebaut, das für die Montage auf einer DIN-Hutschiene geeignet ist.
Eigenschaften
- Versorgungsspannung 10 - 18 VDC / 18 - 30 VDC
- Analogausgang 4 - 20 mA
- Kunststoffgehäuse zur Montage auf DIN-Hutschiene (IP20)
- Abmessungen (B x H x T) 100 x 73,2 x 118,2 mm
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Analogue output / max. load | 4 - 20 mA / 500 Ω max. |
| Dimensions (w x h x d) | 100 x 73.2 x 118.2 mm |
| Electrical connection | Screw clamps |
| Enclosure | Plastic enclosure for DIN-top hat rail mounting (IP20) |
| Input resistance | >3 MΩ |
| Isolating proof voltage between input and output | 200 V (higher isolated proof voltage on request) |
| Limit frequency (-3 db) | 1 kHz, optional up to 30 kHz |
| Max. input sensitivity | 100 mV/V at ±5 VDC strain gauge excitation |
| Non-linearity | ±0.05 % FS |
| Number of measuring channels | 2 (Strain gauge full bridge >300 Ω) |
| Operating temperature range | 0 °C - +50 °C |
| Power consumption | 8 W max. |
| Stain gauge excitation | ±2.5 VDC, ±5 VDC |
| Storage temperature range | -20 °C to +60 °C |
| Supply voltage | 10 - 18 VDC; 18 - 30 VDC; reverse voltage protection |
| Weight | 450 g |
