Eigenschaften

Brückenspannung: 2,5V / 5V / 10V (30mA MAX.)
Eingangsbereich: Dehnungsmessstreifen -3,2mV/V～3,2mV/V
Nullabgleichbereich: -3,2mV/V～3,2mV/V
Kalibrierungsmethode: Äquivalenter Eingang / TEDS / Tatsächliche Last
Versorgungsspannung: DC24V (±10%)
Ideal für die Kraft-/Wegmessung

Allgemeine Informationen

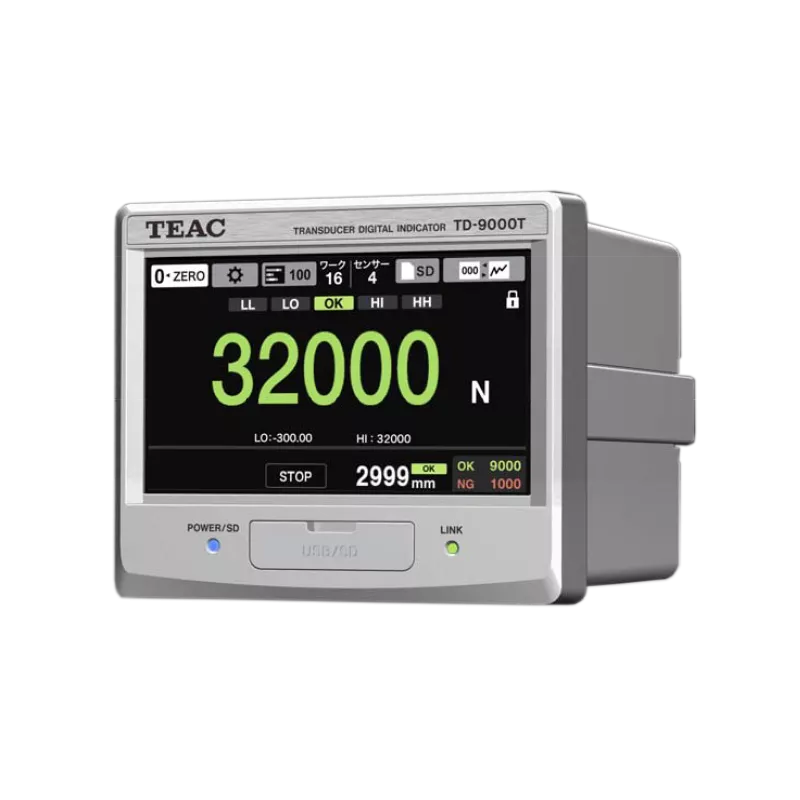

Der TD-9000T besitzt einen 4,3 Zoll großen LCD-Bildschirm in einem kompakten Gehäuse, das der DIN-Norm entspricht. Das hochfunktionale Modell hat zwei Eingänge, für jeweils einen Kraft- und einen Wegsensor. Das Gerät verfügt über umfassende Vergleichs- und Auswertefunktionen sowie über eine große interne Speicherkapazität, die eine direkte Speicherung von Messkurvendaten ermöglicht.

Eigenschaften

Constant Judge-Funktion - Echtzeitanzeige der Messkurve im Hold-Modus
Multiple-Hold-Funktion - Es können bis zu 5 Messbereiche eingestellt werde
Bandbeurteilungsfunktion - Jedes Band kann eingestellt und beurteilt werden
Kompakte Größe - 92 mm x 92 mm DIN-Größe (wie bei herkömmlichen Geräten)
Großer Monitor - 4,3-Zoll-Touchpanel mit grafischem LCD-Display
Datenaufzeichnung - Aufzeichnung auf SD-Karte (CSV-Format) oder bis zu 100 Wellenformdaten
Daten können im Speicher des Hauptgeräts gespeichert werden
Komfortable Funktion - Ausgestattet mit einer Funktion zur Erkennung der Abkopplung der Wiegezelle
Unterstützt TEDS-Standards - Für die TEDS-unterstützten Aufnehmer erfolgt die Kalibrierung automatisch
Statische Dehnungsfunktion - Überlastung der Wiegezelle ist sofort erkennbar

Zusätzliche Merkmale

Standardmäßig ausgestattet mit einem Wegsensor (Spannung, Impuls)
Kommunikationsschnittstelle: CC-LINK (Option), Ethernet/IP (Option), RS-232C (Standard)
Standardmäßig ausgestattet mit D/A-Ausgang (0 bis 10V, 4 bis 20mA)
Anzeige von Statistikinformationen
Mehrsprachige Bedienung: Japanisch/Englisch/Chinesisch/Koreanisch
Konform mit RoHS, CE, UL

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Kontakt

Produkt Downloads

Td 9000t digital indicator en

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen	Wert
A/d conversion	Sampling rate 5kHz/20kHz switchable / Resolution 24-bit (binary)
Accuracy	Linearity Within 0.01%F.S. ±1digit (Input ≥1.0 mV/V) / Zero drift Within 0.5μV/ Gain drift Within 0.005%F.S/ºC (Input ≥1.0 mV/V)ºC (Input conversion value) /
Bridge voltage	2.5V / 5V / 10V (30mA MAX.)
Calibration method	Equivalent Input / TEDS / Actual Load
D/a converter	Output (Isolated) Current (4-20mA) Load ≥ 350 ohms Voltage (0.1~10V) set in 1V steps, Load ≥ 2 k ohms
Environment	Temperature 0ºC~40ºC (Operating)/-20ºC~60ºC (Storage) / Humidity 85% RH or less (without condensation)
Power supply	DC24V (±10%)
Sensor input range	Strain gauge sensor -3.2mV/V～3.2mV/V
Zero adjustment range	-3.2mV/V～3.2mV/V
