TLC Analoger Wägetransmitter (DMS-Messverstärker)

---

Eigenschaften

• 1-Kanal Messverstärker
• Analoger Strom- oder Spannungsausgang
• Kompatibel mit Analog/Digital-Karten, die normalerweise auf SPS installiert sind
• Kalibrierung mit Prüfgewichten oder Wägezellensimulator
• Ideal für den Einsatz mit Zug-/Druck-Wägezellen

---

Allgemeine Informationen

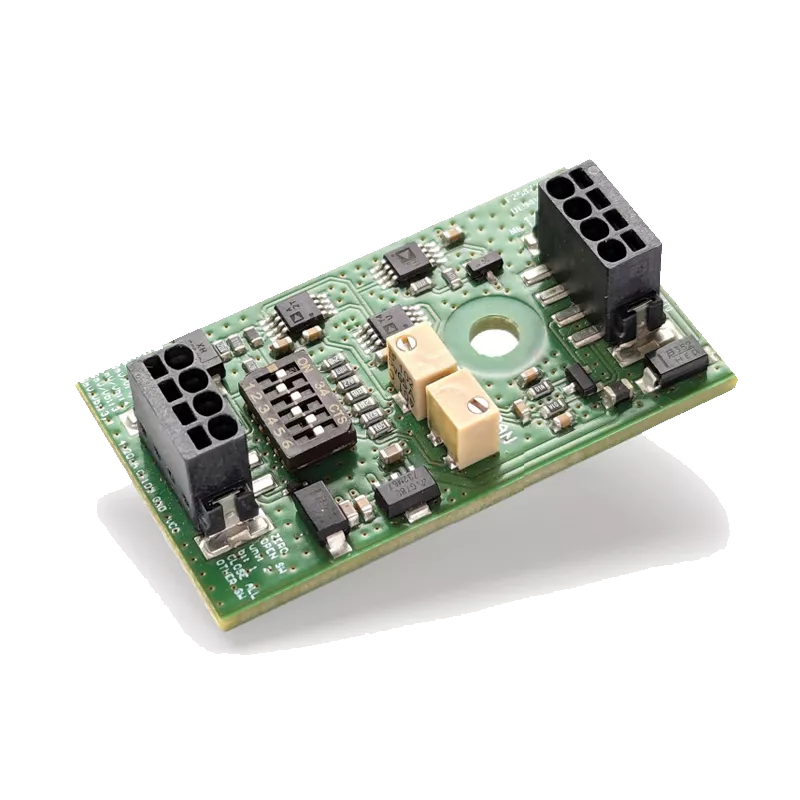

Der analoge Wägetransmitter TLC stellt in der kompakten Platinenversion (nur 45x26x11 mm) eine sehr universelle und kostengünstige Lösung für allgemeine DMS-Anwendungen dar.

Er ist die ideale Lösung für Anwendungen, bei denen mehrere unabhängige Wägesysteme über einen analogen Ausgang mit einer einzigen SPS verbunden sind, aber keine besonderen technischen Leistungen erforderlich sind, wenn der Platz begrenzt ist und/oder eine Kostenamortisation erforderlich ist (z.B. bei Serienproduktion oder intelligentem Wägen).

Der TLC passt sich an jede Art von Anwendung an und ist auf Anfrage in 2 weiteren Versionen erhältlich:

• Version im ABS-Gehäuse IP67 zum Schutz gegen Wasser und Staub;
• Version mit runder Leiterplatte, die mit einem Durchmesser von nur 20 mm noch kleiner und wirtschaftlicher ist.

Trotz seiner Einfachheit ist der TLC mit allen wesentlichen Funktionen ausgestattet:

• Analoger Strom- (4-20 mA) oder Spannungsausgang (0-10 VDC);
• Anschluss von bis zu 4 parallel geschalteten Wägezellen;
• Kompatibel mit den Analog-/Digitalplatinen jeder SPS;
• Auswahl der Empfindlichkeit mit Minischaltern in einem Bereich zwischen 1 mV/V und 3 mV/V;
• 12-Gang-Potentiometer für die Einstellung von Nullpunkt und Endwert.

---
