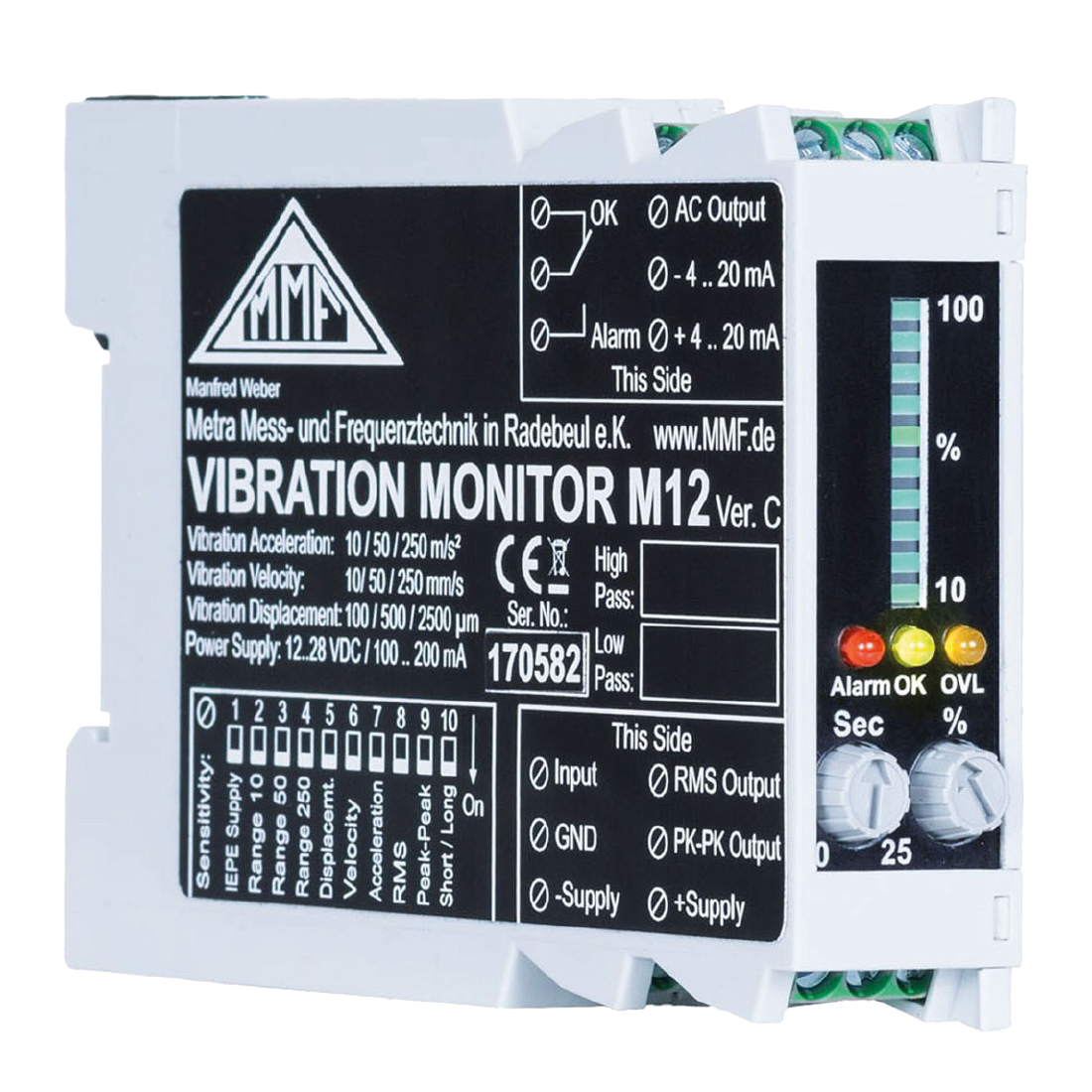

VIB-M12 Universal-Schwingungsüberwachung

---

Eigenschaften

• Sehr flexibel
• Überwachung von Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg (Einfach-
  und Doppelintegration)
• Echter Effektivwert und echter Spitze-Spitze-Wert
• Drei Messbereiche
• Hoch- und Tiefpassfilter als Steckmodule

---

Allgemeine Informationen

Das Gerät M12 eignet sich für vielfältige Aufgaben der
Schwingungsmessung und -überwachung. Typische Einsatzfälle liegen in der Laufruheüberwachung an rotierenden Maschinen nach DIN/ISO 10816 sowie in der Wälzlagerüberwachung. Dem Wartungstechniker gibt das M12 die Möglichkeit, Verschleißerscheinungen frühzeitig zu erkennen und größeren Folgeschäden vorzubeugen. Somit können Kosten gespart und Produktionsausfälle verhindert werden. Ebenso eignet sich das Gerät für Aufgaben in der Prozesssteuerung und Qualitätssicherung. Durch seine flexiblen Einstellmöglichkeiten lässt es sich optimal an den Einsatzfall anpassen.

Das M12 stellt standardisierte Messwerte für die Weiterverarbeitung zur Verfügung. Außerdem ist ein Relaiskontakt vorhanden, mit dem Abschaltvorgänge oder Signale ausgelöst werden können.

Das M12 ist für den Betrieb mit einem IEPE-kompatiblen piezoelektrischen Beschleunigungsaufnehmer ausgelegt. Es eignet sich zur Messung und Überwachung folgender Schwinggrößen:
• Schwingbeschleunigung (ohne Integration)
• Schwinggeschwindigkeit (mit Einfachintegration)
• Schwingweg (mit Doppelintegration)

Je Schwinggröße kann zwischen 3 Messbereichen gewählt
werden.

Anwendungen

• Überwachung der Schwinggeschwindigkeit an rotierenden Maschinen nach DIN/ISO 20816-1
• Überwachung der Schwingungen von Hubkolbenmaschinen nach DIN/ISO
  10816-6 (VDI 2063)
• Überwachung von Pumpen, Kompressoren, Zentrifugen, Ventilatoren und Rührwerken
• Überwachung von Lagerschwingungen, z.B. durch Effektiv- oder Spitzenwertmessung, Crestfaktor
• Gefahrenabschaltung oder Alarmierung bei erhöhten Schwingpegeln
• Schallpegelüberwachung mit IEPE-kompatiblen Mikrofonen
• Qualitätskontrolle


Eigenschaften

• Relaisausgang mit einstellbarer Ansprechschwelle und einstellbarer Verzögerungszeit zur Vermeidung von Fehlalarmen
• Isolierter Stromschleifenausgang (4 .. 20 mA)

• Gleichspannungsausgang 0 .. 10 V für Effektivwert und Spitze-Spitze-Wert
• AC-Signalausgang zum Anschluss von Analysatoren oder Oszilloskopen, wahlweise gefiltert /integriert oder ungefiltert
• LED-Balkenanzeige für Schwingsignal und Alarmschwelle
• Einfache Rastmontage auf 35 mm-DIN-Hutschiene
• Anschluss über Schraubklemmen
• Eigenüberwachung für Versorgungsspannung und Sensor, Übersteuerungsanzeige
• Versorgung mit 12 .. 28 V Gleichspannung

---
