Mehrkanal-Druckmessung mit Druckscannern
Mehrkanal-Druckscanner ermöglichen die simultane Erfassung mehrerer Drucksignale mit einem kompakten Messsystem. Statt zahlreiche einzelne Drucksensoren und separate Auswerteeinheiten einzusetzen, werden mehrere Messkanäle zentral erfasst, digitalisiert und für die weitere Auswertung bereitgestellt.
Die Druckscanner von Althen eignen sich insbesondere für Prüfstände, aerodynamische Untersuchungen sowie Forschungs- und Entwicklungsaufgaben, bei denen Druckverläufe an mehreren Messstellen gleichzeitig betrachtet werden müssen. Je nach Ausführung stehen unterschiedliche Kanalzahlen, Druckmessbereiche und Schnittstellen zur Verfügung.
Welcher Druckscanner eignet sich für Ihre Anwendung?
- 4–5 Druckstellen gleichzeitig erfassen: PSC4 / PSC5 / PSC5B
- 8–24 Druckstellen gleichzeitig erfassen: PSC8 / PSC16 / PSC24
- Druckmessung mit direkter CAN-Integration: PSC-CAN Varianten
- Barometrischen Druck zusätzlich erfassen: PSC5B
- Größere Anzahl an PSC/TSC-Modulen kombinieren: xSC-Rack
- Strömungsgeschwindigkeit aus Druckdaten bestimmen: True Air Speed
- Volumen- oder Massenstrom mit Wirkdruckgeber erfassen: FlowMeter
Druckscanner für unterschiedliche Kanalzahlen
PSC4 / PSC5 / PSC5B
Kompakte Mehrkanal-Druckscanner für die simultane Messung von vier beziehungsweise fünf Drucksignalen. Die CAN-Varianten eignen sich besonders für Anwendungen, bei denen die Messdaten direkt über CAN in bestehende Prüf- oder Fahrzeugsysteme integriert werden sollen. Der PSC5B verfügt zusätzlich über einen barometrischen Drucksensor. Die Produkte bieten bis zu 100 Hz pro Kanal und USB/CAN-Datenübertragung.
PSC8 / PSC16 / PSC24
Für Messaufgaben mit einer größeren Anzahl von Druckstellen stehen Systeme mit 8, 16 oder 24 Kanälen zur Verfügung. Die einzelnen Messbereiche können entsprechend der Messaufgabe ausgewählt werden. Neben USB sind je nach Ausführung CAN, LAN oder RS232 verfügbar.
Vorteile unserer Mehrkanal-Druckscanner
- Mehrere Druckstellen simultan erfassen
Mehrere Sensoren werden innerhalb eines kompakten Systems erfasst und digital ausgegeben. - Flexible Druckmessbereiche
Je nach Messaufgabe stehen verschiedene uni- und bidirektionale Druckbereiche zur Verfügung. - Hohe Messdichte bei geringem Integrationsaufwand
Mehrere Druckkanäle werden in einem Gerät gebündelt und benötigen keine separate Auswerteeinheit pro Messstelle. - Flexible Schnittstellen
USB sowie je nach Variante CAN, LAN oder RS232 erleichtern die Integration in bestehende Mess- und Prüfumgebungen. - TARA-Funktion für den Nullabgleich
Die PSC-Systeme ermöglichen einen softwaregesteuerten Nullabgleich der Druckaufnehmer. - Kundenspezifische Konfiguration möglich
Messbereiche und Systemausführung können abhängig von der Messaufgabe angepasst werden.
Typische Anwendungen für Mehrkanal-Druckscanner
- Windkanal und Aerodynamik: Druckverteilungen an Modellen, Fahrzeugen oder aerodynamischen Bauteilen an mehreren Punkten gleichzeitig erfassen.
- Automotive-Prüfstände: Druckverläufe beispielsweise an Ansaug-, Kühl- oder Strömungssystemen simultan messen.
- Luft- und Raumfahrt: Mehrpunkt-Druckmessungen bei aerodynamischen Untersuchungen und Flugversuchen durchführen.
- Turbomaschinen und Strömungstechnik: Druckverteilungen in Kompressoren, Turbinen oder anderen strömungstechnischen Systemen untersuchen.
- Forschung und Entwicklung: Flexible Mehrkanal-Druckmessungen für Labor- und Versuchsaufbauten realisieren.
Mehr Messkanäle benötigt?
Für Messaufgaben mit besonders vielen Druck- oder Temperaturmessstellen lassen sich PSC- und TSC-Module im xSC-Rack kombinieren. Dadurch können bis zu 192 Kanäle zentral erfasst werden.
Ergänzende druckbasierte Messsysteme
Neben klassischen Mehrkanal-Druckscannern bietet Althen spezialisierte Messsysteme, die Drucksignale zur Bestimmung weiterer physikalischer Größen nutzen. Dazu gehören Systeme zur Ermittlung von Strömungsgeschwindigkeit sowie Volumen- und Massenstrom.

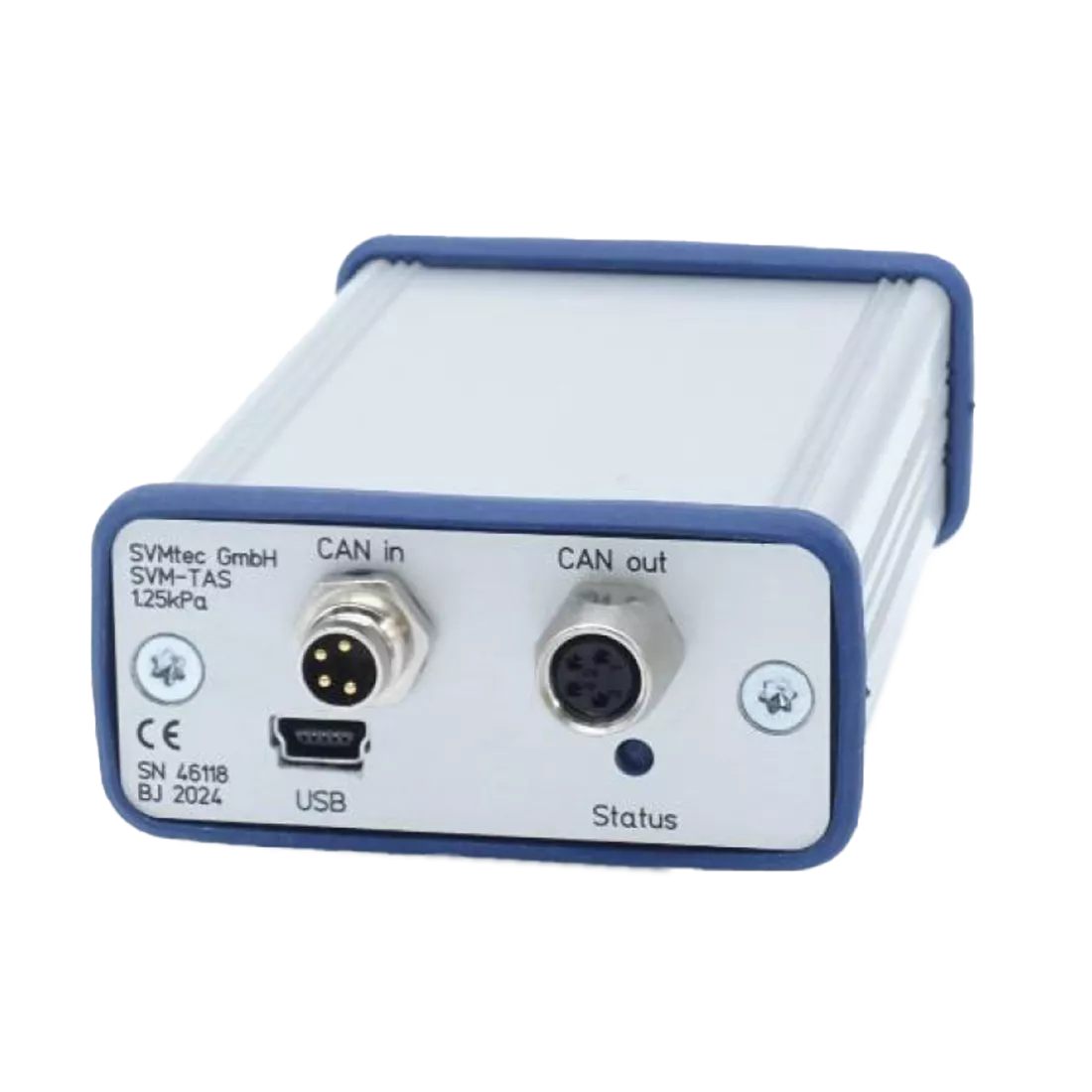

True Air Speed
Das True Air Speed Messgerät bestimmt die Strömungsgeschwindigkeit von Luft in Verbindung mit einer geeigneten Drucksonde oder einem Wirkdruckgeber. Neben Differenz- und statischem Druck werden auch Umgebungsdruck, Temperatur und relative Luftfeuchtigkeit erfasst. Daraus berechnet das System die Luftdichte und die tatsächliche Strömungsgeschwindigkeit. Durch zwei Drucksensoren mit unterschiedlichen Messbereichen kann ein großer Geschwindigkeitsbereich präzise abgedeckt werden.

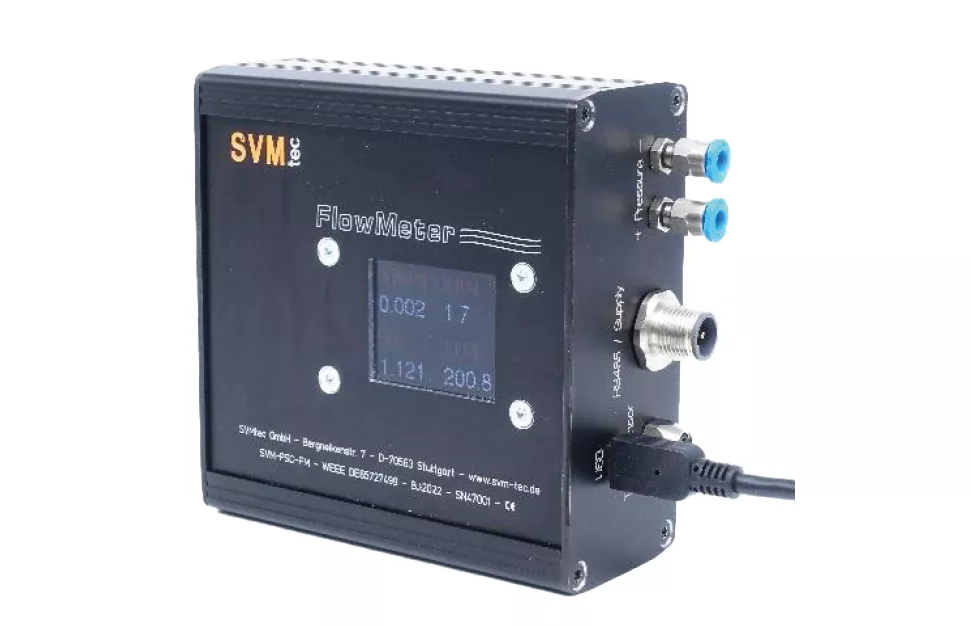

FlowMeter
Das FlowMeter ermittelt Betriebsvolumenstrom und Massenstrom in Verbindung mit Wirkdruckgebern wie Venturi-Düsen, V-Konen, Blenden oder Drucksonden. Dafür misst das System Differenzdruck, statischen Druck, Temperatur und Umgebungsfeuchte und berechnet daraus Dichte, Volumenstrom und Massenstrom. Die Mess- und Rechenwerte können direkt angezeigt und über die vorhandenen Schnittstellen weiterverarbeitet werden.
