xSC-RACK

---

Eigenschaften

• Gleichzeitige Aufzeichnung von mehreren Druck- und Temperatursignalen
• Die Stromversorgung des xSC-Rack erfolgt über einen 4-poligen M12-Stecker.
• Es können bis zu 192 Druck- und/oder Temperaturkanäle gemessen werden.

---

Allgemeine Information

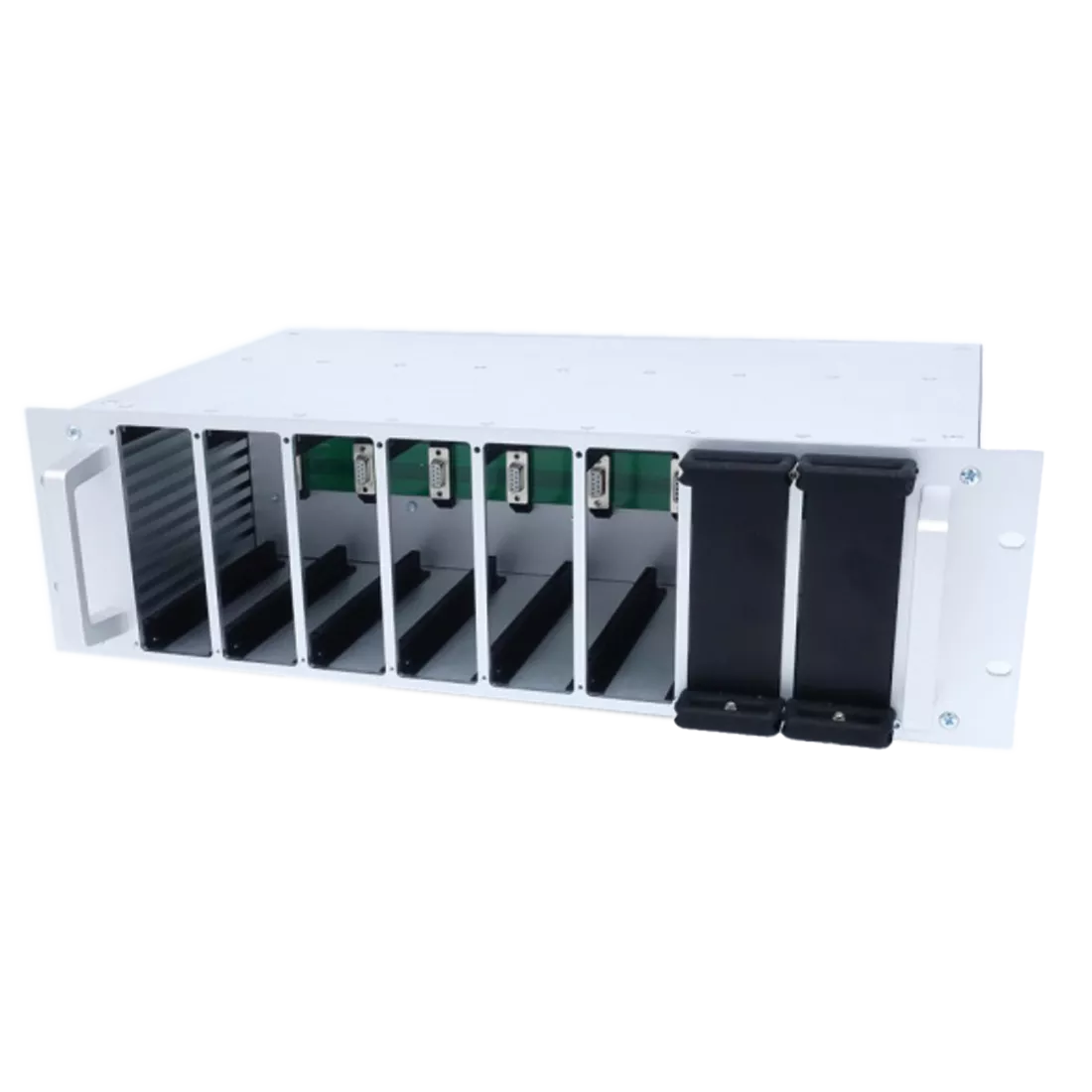

Das xSC-Rack eignet sich zur simultanen Erfassung mehrerer Druck- und Temperatursignale aus bis zu 8 einzelnen Geräten der PSC- und TSC- Baureihe. Dabei wurde die Funktionalität der Einzelgeräte beibehalten und durch einen Befehlssatz für das Rack erweitert. Dadurch können Befehle sowohl auf einzelne Einheiten als auch auf das gesamte Rack referenziert werden.

Mit dem xSC-Rack lassen sich bis zu 192 Druck- und/oder Temperaturkanäle messen. Die Slots können individuell belegt.

Die Datenübertragung erfolgt als ASCII-Text in der Einheit Pascal [Pa] für PSC-Geräte und [°C] für TSC-Geräte. Über ein einfaches Protokoll kann die Übertragungsrate im Bereich zwischen 1 und max. 100Hz eingestellt werden.

Die TARA-Funktion der PSC Druckscanner lässt sich über einen Software-Befehl sowohl für einzelne Geräte als auch für das gesamte Rack auslösen. PSC Druckscanner mit einer „Purge“-Funktion zum Ausblasen der Messleitungen werden über die Rückwand mit Druckluft versorgt.

Die Stromversorgung des xSC-Racks erfolgt über einen 4-poligen M12 Stecker.

Die PSC- und TSC Einschubmodule können auch ohne das Rack-Gehäuse eigenständig verwendet werden.

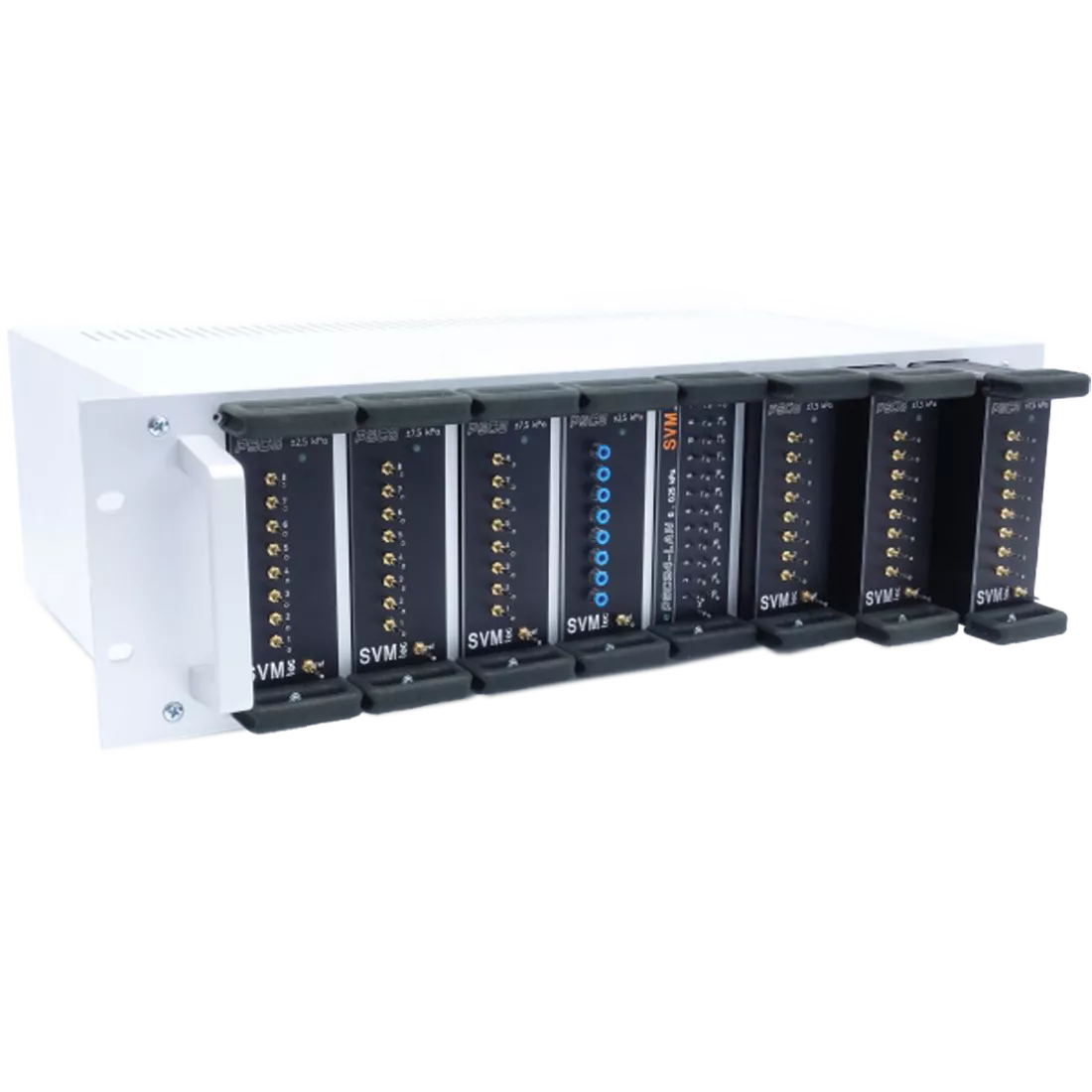

Module

Alle PSC- und TSC Geräte können auch als Rackmodul bestellt werden. Die Module haben sowohl einen USB Anschluss als auch einen System-Stecker (SubD), über den die Stromversorgung und Datenübertragung im Rack erfolgt.

Die Module können in beliebigen Slots des Racks eingebaut werden. Im ausgebauten Zustand können die Module stand-alone über USB betrieben werden.

---
