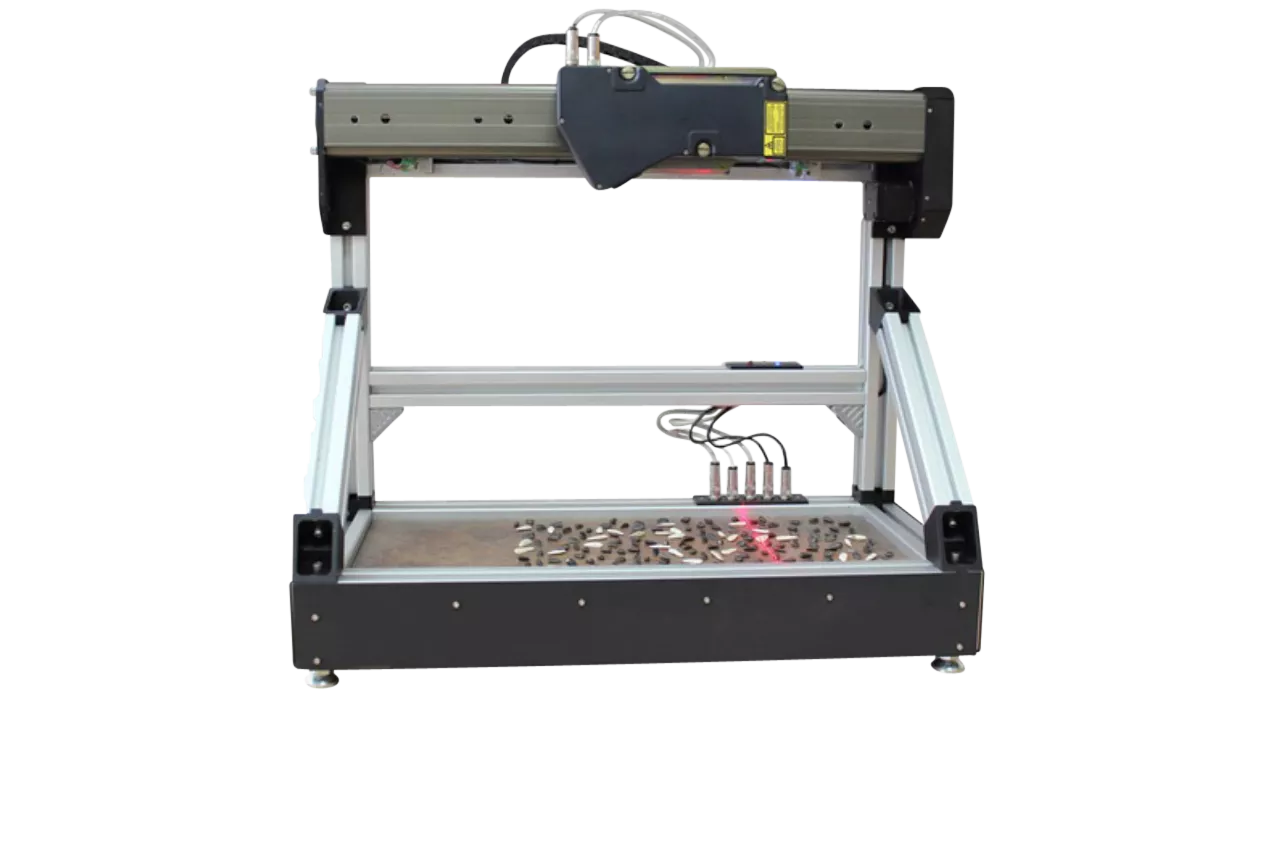

FDRF101010SS 3D Lasersortiermaschine
Automatisierte, berührungslose 3D-Geometriemessung und Größenklassifizierung von Sonnenblumenkernen und anderen Objekten.
Eigenschaften
- Hohe Messgenauigkeit: ±150 µm in X- und Z-Richtung sowie ±20 µm in Y-Richtung
- Schnelle Profilerfassung: Bis zu 250 Messprofile pro Sekunde
- Gleichzeitige Objektprüfung: Vermessung mehrerer Objekte innerhalb eines Scanvorgangs
- Automatische Größenklassifizierung: Softwaregestützte Auswertung und Darstellung der Größenverteilung in Histogrammen
- Digitale Messdatenauswertung: Speicherung und Export der Messergebnisse
Allgemeine Informationen
Das FDRF101010SS ist eine automatisierte 3D-Lasersortiermaschine zur berührungslosen Vermessung und Größenklassifizierung von Objekten, insbesondere Sonnenblumenkernen. Das System erfasst die geometrischen Eigenschaften Länge, Breite und Höhe und ermöglicht die gleichzeitige Analyse mehrerer Objekte.
Ein beweglicher Laserscanner tastet die Messfläche ab und erstellt ein dreidimensionales Modell der erfassten Objekte. Auf dieser Grundlage berechnet die integrierte Messsoftware die Abmessungen und wertet deren Größenverteilung aus.
Mit einem Scanfeld von 300 × 400 mm und bis zu 250 erfassten Profilen pro Sekunde unterstützt das FDRF101010SS eine effiziente und reproduzierbare Qualitätskontrolle. Die Messparameter und Systemkonfiguration können an individuelle Prüfaufgaben angepasst werden.
Merkmale:
- Berührungslose 3D-Lasermessung: Präzise Erfassung geometrischer Eigenschaften ohne mechanischen Kontakt
- Dreidimensionale Geometrieanalyse: Automatische Bestimmung von Länge, Breite und Höhe
- Großflächige Messwerterfassung: Scanfeld von 300 × 400 mm
- Hohe Messgenauigkeit: ±150 µm in X- und Z-Richtung sowie ±20 µm in Y-Richtung
- Schnelle Profilerfassung: Bis zu 250 Messprofile pro Sekunde
- Gleichzeitige Objektprüfung: Vermessung mehrerer Objekte innerhalb eines Scanvorgangs
- Automatische Größenklassifizierung: Softwaregestützte Auswertung und Darstellung der Größenverteilung in Histogrammen
- Digitale Messdatenauswertung: Speicherung und Export der Messergebnisse
- Anpassbare Systemkonfiguration: Individuelle Abstimmung der technischen Eigenschaften auf spezifische Messaufgaben
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Dimension | 730mm x 415mm x 180mm |
| Measurement accuracy y axis | ±20 µm |
| Measurement accuracy, x, z axis | ±150 µm |
| Parameters under control | Length, width, height |
| Power consumption | 50W |
| Power supply | Alternating current mains with sampling rate ( 50 ± 1) Hz, nominal power 220 with allowable stress ±10% |
| Sampling rate | 250 profiles/s |
| Scanning range x (end of measurement z-axis) | 240mm |
| Scanning range x (start of measurement, z-axis) | 130mm |
| Scanning range y-axis | 400mm |
| Scanning range z-axis | 300mm |
| Speed | 25 mm/s |
| Weight | 40kg |
