Neigungsmesssysteme

Neigung präzise messen und überwachen

Neigungsmesssysteme erfassen den Neigungswinkel eines Objekts gegenüber der Horizontalen beziehungsweise der Schwerkraft und stellen den Messwert direkt für die Überwachung oder Ausrichtung zur Verfügung.

Die schlüsselfertigen Neigungsmesssysteme von Althen kombinieren Sensorik, Signalverarbeitung und Anzeige in einer auf die jeweilige Anwendung abgestimmten Lösung. Sie eignen sich beispielsweise zur Überwachung von Neigungsänderungen bei Schwertransporten oder zur präzisen Ausrichtung von Turbinen während der Montage.

Je nach System stehen Funktionen wie digitale Anzeigen, optische Grenzwertüberwachung, programmierbare Schaltpunkte oder ein mobiler Akkubetrieb zur Verfügung.

• Messbereiche für präzise Ausrichtung und Überwachung
• Digitale Anzeige des Neigungswinkels
• Grenzwertüberwachung verfügbar
• Mobile und robuste Systemausführungen

Welches Neigungsmesssystem eignet sich für Ihre Anwendung?

• Neigungsänderungen eines Objekts kontinuierlich überwachen: MTMS

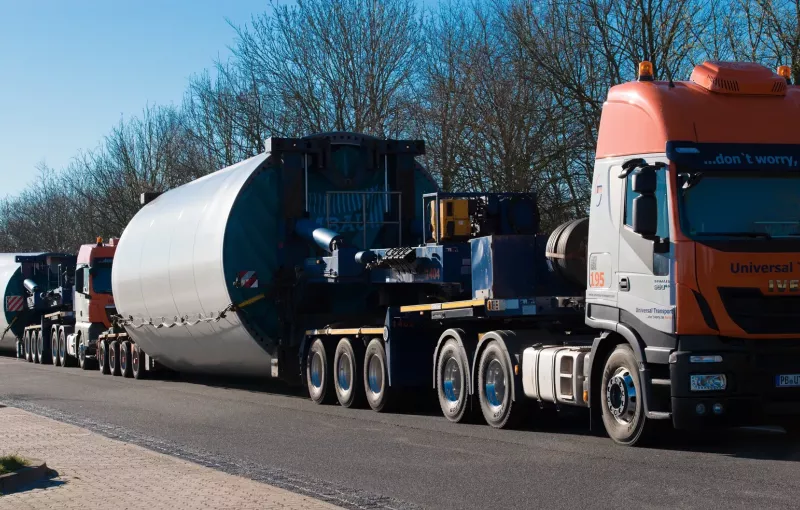

• Neigung bei Schwertransporten und Krananlagen überwachen: MTMS
• Neigung an großen Fahrzeugen aus größerer Entfernung ablesen: MTMS
• Turbine während der Montage ausrichten: Neigungsmesssystem für die Turbinenmontage
• Kleine Winkelabweichungen während der Turbinen-Installation erkennen: Neigungsmesssystem für die Turbinenmontage
• Antennen, Radioteleskope, Maschinen oder Plattformen nivellieren: Neigungsmesssystem zum Ausrichten und Nivellieren
• Zwei hochpräzise Inklinometer gleichzeitig erfassen: Dual-Inklinometer Mess- und Protokollierungssystem
• Neigungs- und Temperaturwerte aufzeichnen: Dual-Inklinometer Mess- und Protokollierungssystem

Neigungsmesssysteme für unterschiedliche Anwendungen

MTMS – mobiles Neigungsüberwachungssystem

Für die kontinuierliche Überwachung quasi-statischer Neigungsänderungen, insbesondere bei Schwertransporten. Messbereich ±10°, LED-Großanzeige und zwei programmierbare Grenzwertschaltpunkte.

Neigungsmesssystem für die Turbinenmontage

Für die präzise Ausrichtung während der Installation von Turbinen. Messbereich ±3°, Digitalanzeige, optische Grenzwertanzeige und magnetische Befestigung.

Neigungsmesssystem zum Ausrichten und Nivellieren

Dieses System besteht aus einem zweiaxialen Neigungssensor im robusten Aluminiumgehäuse und einem Messkoffer mit Fadenkreuz- und Digitalanzeige. Althen nennt für diese Speziallösung eine Messgenauigkeit von 0,06 %. Das System eignet sich damit insbesondere für präzise Ausricht- und Nivellierungsaufgaben, etwa an Antennen, Radioteleskopen, Maschinen oder Plattformen.

Dual-Inklinometer Mess- und Protokollierungssystem

Hier werden zwei hochpräzise, zweiaxiale Inklinometer gemeinsam erfasst. Ein integrierter Datenlogger stellt die Messdaten grafisch dar und speichert sie. Zusätzlich werden die internen Temperatursensoren der beiden Inklinometer erfasst. Das System kann über 85–230 VAC betrieben werden und verfügt über einen Akku für etwa 4–6 Stunden Betrieb.

Vorteile unserer Neigungsmesssysteme

• Messwert direkt vor Ort anzeigen
  Der aktuelle Neigungswinkel wird direkt über eine gut lesbare Anzeige ausgegeben.
• Neigungsgrenzen überwachen
  Je nach System können definierte Grenzwerte überwacht und Überschreitungen optisch beziehungsweise über Schaltkontakte signalisiert werden.
• Für mobile Anwendungen geeignet
  Die Systeme sind für den Einsatz unmittelbar am Messobjekt konzipiert; das Turbinen-Messsystem besitzt beispielsweise einen integrierten Akku.
• Robuste Ausführung
  Die Messelektronik ist in robusten Aluminiumgehäusen untergebracht und damit für industrielle Anwendungen ausgelegt.
• Auf die Messaufgabe abgestimmt
  Sensorik, Anzeige, Grenzwertüberwachung und mechanische Befestigung können passend zur konkreten Anwendung zusammengestellt werden.

Neigungssensor oder komplettes Neigungsmesssystem?

Ein Neigungssensor beziehungsweise Inklinometer erfasst den eigentlichen Neigungswinkel und stellt ein elektrisches Ausgangssignal bereit. Ein schlüsselfertiges Neigungsmesssystem ergänzt den Sensor um die für die Anwendung benötigten Komponenten, beispielsweise Anzeige, Stromversorgung, Grenzwertüberwachung, Gehäuse und mechanische Befestigung.

Dadurch kann das komplette System direkt für eine definierte Mess-, Ausricht- oder Überwachungsaufgabe eingesetzt werden.

Neigungsmesssystem passend zur Anwendung

Die Anforderungen an ein Neigungsmesssystem unterscheiden sich je nach Messaufgabe. Entscheidend sind unter anderem Messbereich, Genauigkeit, Anzahl der Messachsen, Anzeige, Grenzwertüberwachung, Stromversorgung und Befestigung am Messobjekt. Althen kombiniert Sensorik, Elektronik und Anzeige zu einer auf die Anwendung abgestimmten Komplettlösung. Neben bestehenden Systemen können auch kundenspezifische Neigungsmesssysteme für besondere Ausricht- und Überwachungsaufgaben realisiert werden.
