3834 InnoMeter® Vibromatrix® Schwingungsmesssystem

---

Eigenschaften

• Schwingungsmessung, Auswertung, Ergebnisdarstellung bis zum fertigen Berichtsdruck
• In der Pro-Version lassen sich Signale im Zeit- und im Frequenzbereich im Detail analysieren

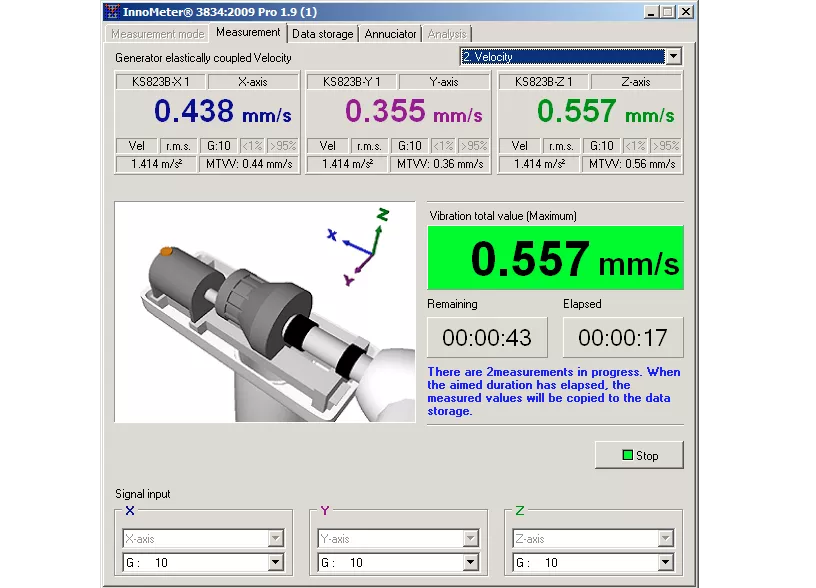

• Bereits zur Messzeit erfolgt eine Bewertung der Ergebnisse in Ampelfarben
• Richtwerte der VDI 3834 werden zugrunde gelegt
• Messwertspeicher listet Ergebnisse übersichlich tabellarisch auf
• Frei anpassbare Druckvorlagen (z.B. mit Firmenlogo)
• Kombimessungen möglich (WEA-Schwingungsmessungen)
• Zeigt instabile Betriebsbedingungen automatisch an

---

Anwendung

Das InnoMeter 3834 dient zur Messung und Beurteilung von Schwingungen an Windenergieanlagen und deren Komponenten nach VDI 3834.

Mit diesem Instrument lassen sich Schwingungen von baulichen Komponenten, wie Gondel und Turm beurteilen, aber auch von Maschinebkomponenten, wie Rotorlager, Getriebe und Generator.

Dazu wird ein dreiachsig messender Schwingungssensor an vorgegebenen Positionen befestigt. Seine Signale werden über Signalwandler des Typs InnoBeamer einem Messrechner (z.B. Notebook) zugeleitet, auf dem das InnoMeter 3834 im Einsatz ist.

Eigenschaften

Das InnoMeter 3834 vereinigt Schwingungsmessung, Auswertung, Ergebnisdarstellung bis zum fertigen Berichtsdruck in einem Instrument. In der Pro-Version lassen sich darüber hinaus noch Signale im Zeit- und im Frequenzbereich im Detail analysieren.

Bereits zur Messzeit erfolgt eine Bewertung der Ergebnisse in Ampelfarben. Dabei werden Richtwerte der VDI 3834 zugrunde gelegt, welche sich aber auch anlagenspezifisch anpassen lassen. Alle Messungen landen automatisch im Messwertspeicher, welcher übersichtlich die Ergebnisse tabellarisch auflistet. Jede Messung kann hier noch einmal mit allen Kennwerten detailliert eingesehen werden. Zudem kann jede Messung mit eigene Bemerkungen versehen werden.

Das Drucken von Berichten erfolgt mit einem Mausklick. Die Druckvorlagen sind frei anpassbar, z.B. mit einem eignen Firmenlogo.

Die WEA-Schwingungsmessungen lassen sich mit dem InnoMeter 3834 besonders schnell und effektiv vornehmen, weil es Kombimessungen beherrscht: Die Messverfahren am selben Messpunkt lassen sich in einem Durchlauf zeitgleich durchführen, statt langwierig hintereinander. Das halbiert die Durchführung ohne auf Präzision zu verzichten und es können mehr Anlagen pro Tag vermessen werden als mit herkömmlicher Technik.

Die VDI 3834 empfiehlt Messungen bei stabilen Betriebsbedingungen. Wer möchte das beurteilen? Das InnoMeter 3834 enthält dafür eine objektive Überwachungsmethode und zeigt instabile Betriebsbedingungen automatisch an. Damit ist die Sicherheit für vergleichbare Messbedingungen gegeben.
