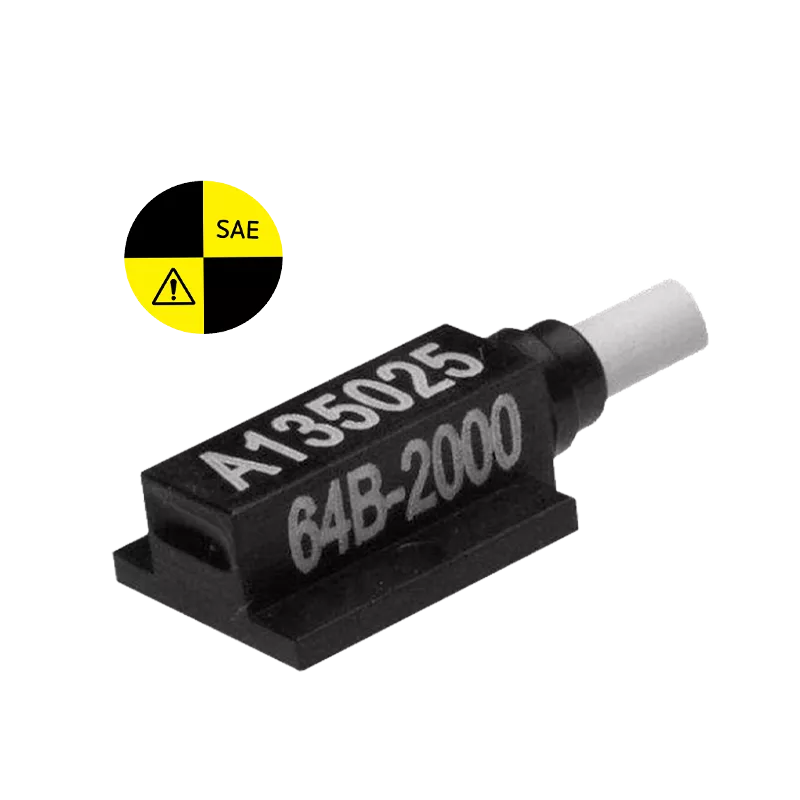

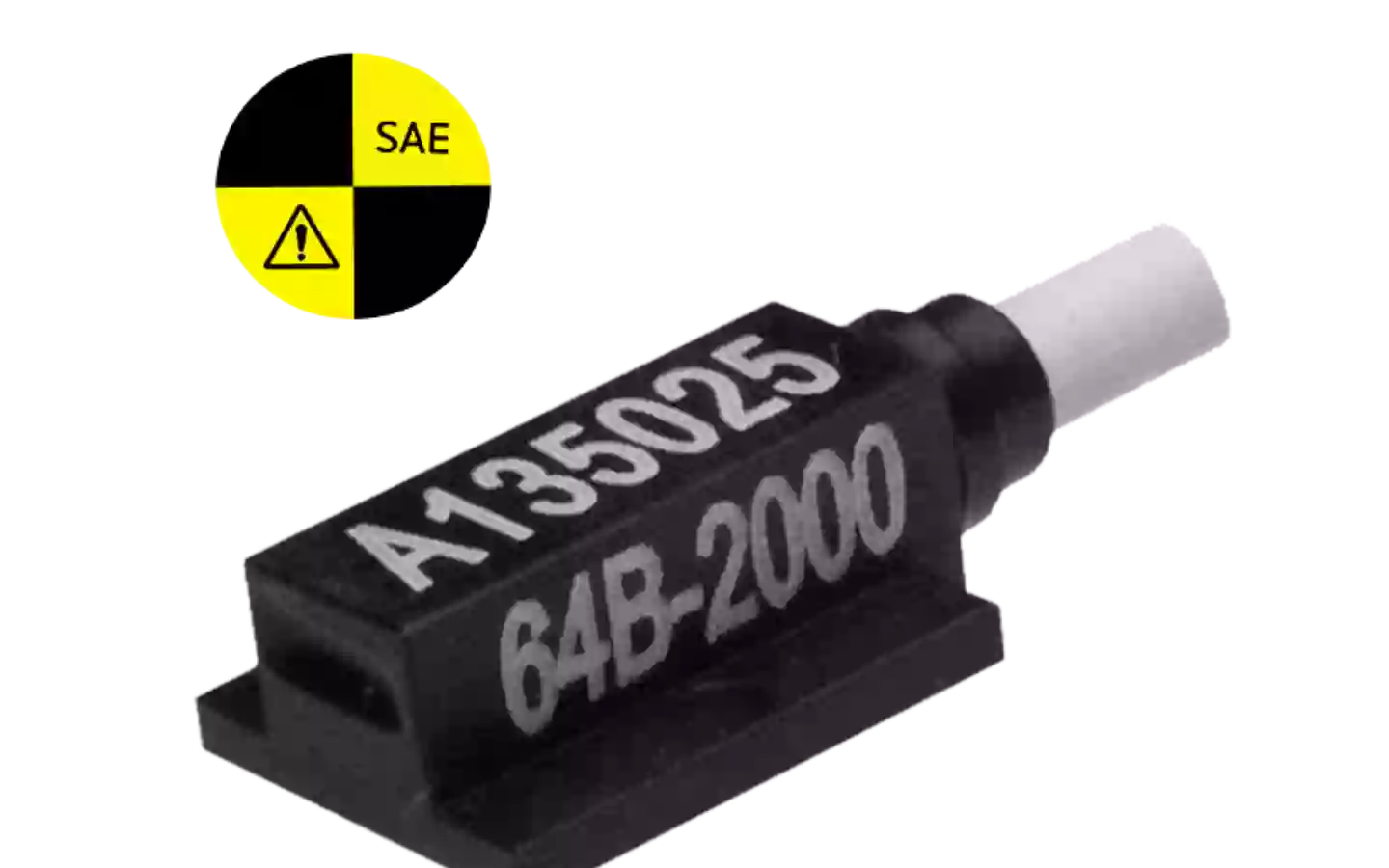

64B Beschleunigungssensor
Fortschrittliches piezoresistives MEMS-Messelement sorgt für einen außergewöhnlichen dynamischen Bereich und Stabilität
Allgemeine Informationen
Der Beschleunigungssensor der Serie 64B basiert auf einem fortschrittlichen piezoresistiven MEMS-Sensorelement, das einen außergewöhnlich großen Dynamikbereich und eine hohe Stabilität bietet.
Der Sensor verfügt über eine Vollbrücken-Ausgangskonfiguration und ist für einen Betriebstemperaturbereich von 0 bis +50 °C ausgelegt.
Eine leichte interne Gasdämpfung sorgt für eine hervorragende Stoßfestigkeit sowie einen gleichmäßigen Amplituden- und Phasengang bis 7 kHz.
Der Beschleunigungssensor der Serie 64B erfüllt die Anforderungen der Norm SAE J211 für die Instrumentierung anthropomorpher Crashtest-Dummys.
Eigenschaften
- Piezoresistiver MEMS-Sensor
- Messbereiche von ±50 g bis ±6.000 g
- Versorgungsspannung von 2–10 V DC
- Betriebstemperaturbereich von 0 bis +50 °C
- Rauscharmes, ummanteltes Anschlusskabel
- Optionale Querempfindlichkeit von 1 %
- Nullpunktabweichung von weniger als ±25 mV
Anwendungsbereiche
- Sicherheits- und Crashtests
- Pkw
- Lkw
- Freizeitfahrzeuge
- Stoßprüfungen
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Cable (integral 30 foot cable) | 4x #32 AWG Conductors PFA Insulated, Braided Shield , TPE Jacket |
| Case & cover material | Anodized Aluminum |
| Damping ratio | 0.5 / 0.5 / 0.5 / 0.3 / 0.05 / 0.05 |
| Frequency response | 0-1400 Hz to 0-7000 Hz |
| Humidity | Epoxy Sealed, IP65 |
| Measurement range | ±50 g / ±100 g / ±200 g / ±500 g / ±2000 g / ±6000 g |
| Non-linearity | ±1% |
| Operating temperature | -40°C to +121°C |
| Output [supply voltage] | ±0.1 V [2 – 10 VDC] |
| Resonant frequency | 4000 - 26000 Hz |
| Sensitivity | 2 mV/g | 0.9 mV/g | 0.8 mV/g | 0.4 mV/g | 0.15 mV/g | 0.10 mV/g |
| Shock limit | 5000 g / 5000 g / 5000 g / 10000 g / 10000 g / 10000 g |
| Storage temperature | -40°C to +121°C |
| Weight | 1.0 g |
| Zero acceleration output | ±25mV |
