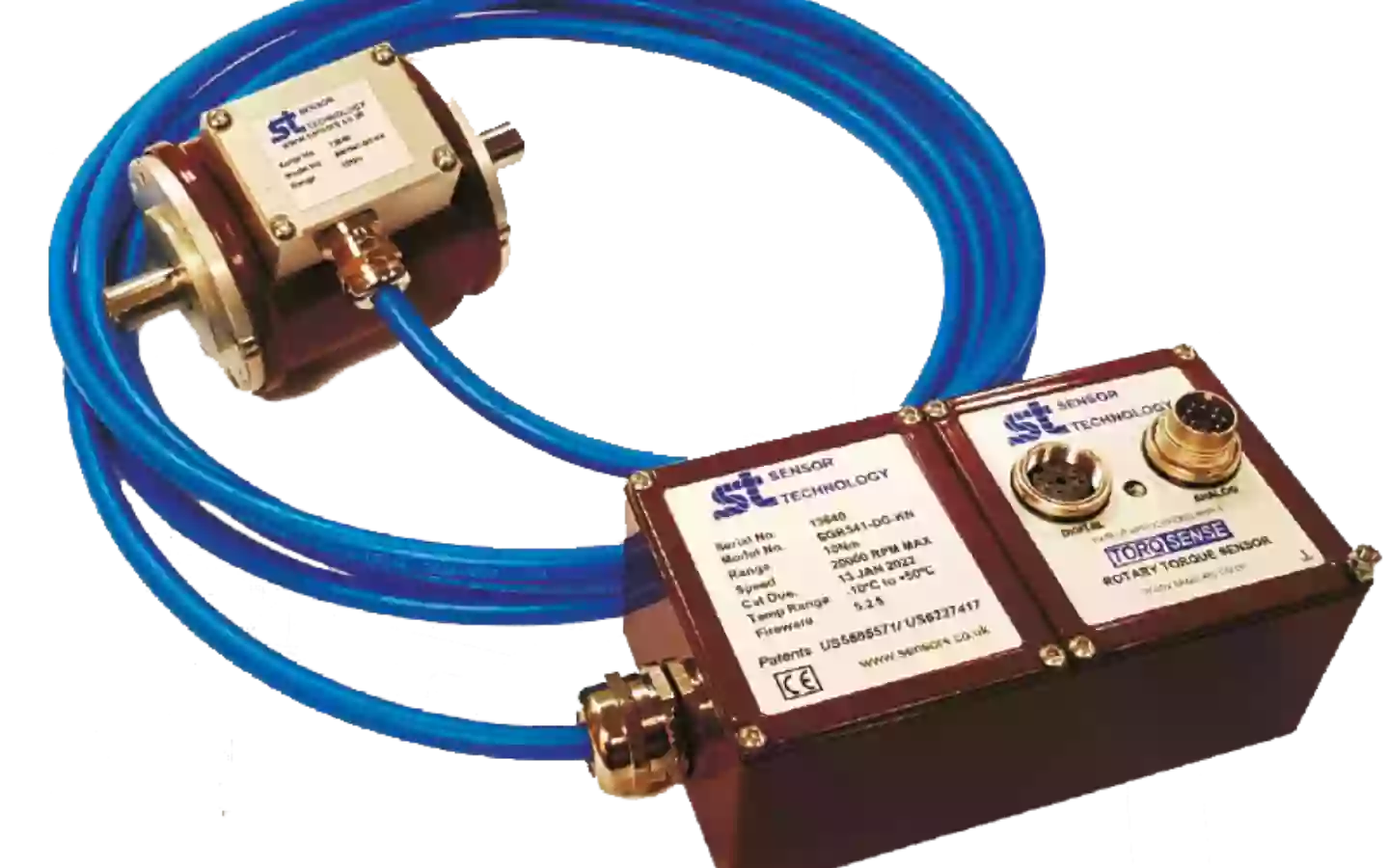

SGR530/540 Drehmomentaufnehmer

---

Eigenschaften

• Wandler von 175mNm bis 13000Nm.
• Große voll funktionsfähige Überlastfähigkeit von 250 % (SGR 540)
• Separate digitale Elektronik
• Minimale Seiten- und Endladefehler
• Geringe Linearitätsabweichung von ± 0,05 % FSD
• Geringer Hysteresefehler von ± 0,05 % FSD
• Nullvariation des Drehmomentsignals bei Drehung (zyklische Variation)

---

Allgemeine Informationen

Die digitalen, rotierenden Drehmomentaufnehmer der Serie SGR530/540 mit separater Elektronik verwenden eine kontaktlose Technologie, die den Einsatz von geräuschintensiven Schleifringen überflüssig macht. Sie eignen sich für die Drehmomentmessung, Prüfung, Rückführung von Antriebsmechanismen und Prozesssteuerungsanwendungen.

Die Aufnehmer der SGR-Serie verwenden moderne Dehnungsmessstreifen-Signalaufbereitungstechniken und bieten damit eine kostengünstige Drehmomentmesslösung mit hoher Bandbreite, hohem Überlastbereich sowie Überlastfähigkeit.

Eigenschaften

• Aufnehmer von 175mNm bis 13000Nm
• Große, voll funktionsfähige Überlastfähigkeit von 250% (SGR 540)
• Separate digitale Elektronik
• Minimale Seiten- und Endlastfehler
• Geringe Linearitätsabweichung von ± 0,05 % FSD
• Geringe Hystereseabweichung von ± 0,05 % FSD
• Keine Variation des Drehmomentsignals mit der Rotation (zyklische Variation)
• Berührungslose Signalübertragung, keine Schleifringe, die verschleißen
• Hohe digitale Abtastrate von 4000 Abtastungen pro Sekunde
• Einstellbare Glättung der Drehmomentdaten, Tiefpassfilter (SGR540)
• Drehzahlmessung / Leistungsberechnung
• Breiter Stromversorgungsbereich 12-32 VDC
• Kompatibel mit Ethernet-Gateway-Modul



Unterschiede zwischen den Sensoren

TorqSense SGR530 Serie Aufnehmer bieten:

• Feste analoge Spannungs- oder Stromausgänge (einer für Drehmoment und der andere für Drehzahl oder Leistung) für den Anschluss an analoge Messgeräte
• BIT-Selbstdiagnose, um dem Hersteller mitzuteilen, dass das Drehmoment, die Drehzahl und der Kalibrierungszeitpunkt des Aufnehmers nicht überschritten worden sind
• Einfacher "Sensorstatus"-Ausgangspin
• Sensoren zur Überwachung der Wellentemperatur für bessere Kompensation und Genauigkeit

Die Aufnehmer der Serie TorqSense SGR540 bieten:

• Digitale Ausgänge, wie RS232, CANbus und USB, für den Anschluss an moderne Messgeräte und Laptops
• Digitaler Eingang für die Konfiguration des Aufnehmers über einen PC
• 2 vom Benutzer wählbare analoge Spannungs- oder Stromausgänge (einer für Drehmoment und der andere für Drehzahl, Leistung oder Spitzendrehmoment) für den Anschluss an analoge Messgeräte
• Software zur Konfiguration des Aufnehmers, mit der der Benutzer die Variablen des Aufnehmers ändern kann
• BIT-Selbstdiagnose, um dem Benutzer mitzuteilen, dass die Daten vertrauenswürdig sind, dass die Drehmoment- und Drehzahlwerte des Aufnehmers und das Fälligkeitsdatum der Kalibrierung nicht überschritten worden sind
• Einfacher 'Sensorstatus'-Ausgangspin
• Sensoren zur Überwachung der Wellentemperatur für bessere Kompensation und Genauigkeit
• Möglichkeit zum Anschluss von bis zu 10 Aufnehmern über USB
• Optionales externes Ethernet-Gateway-Modul

---
