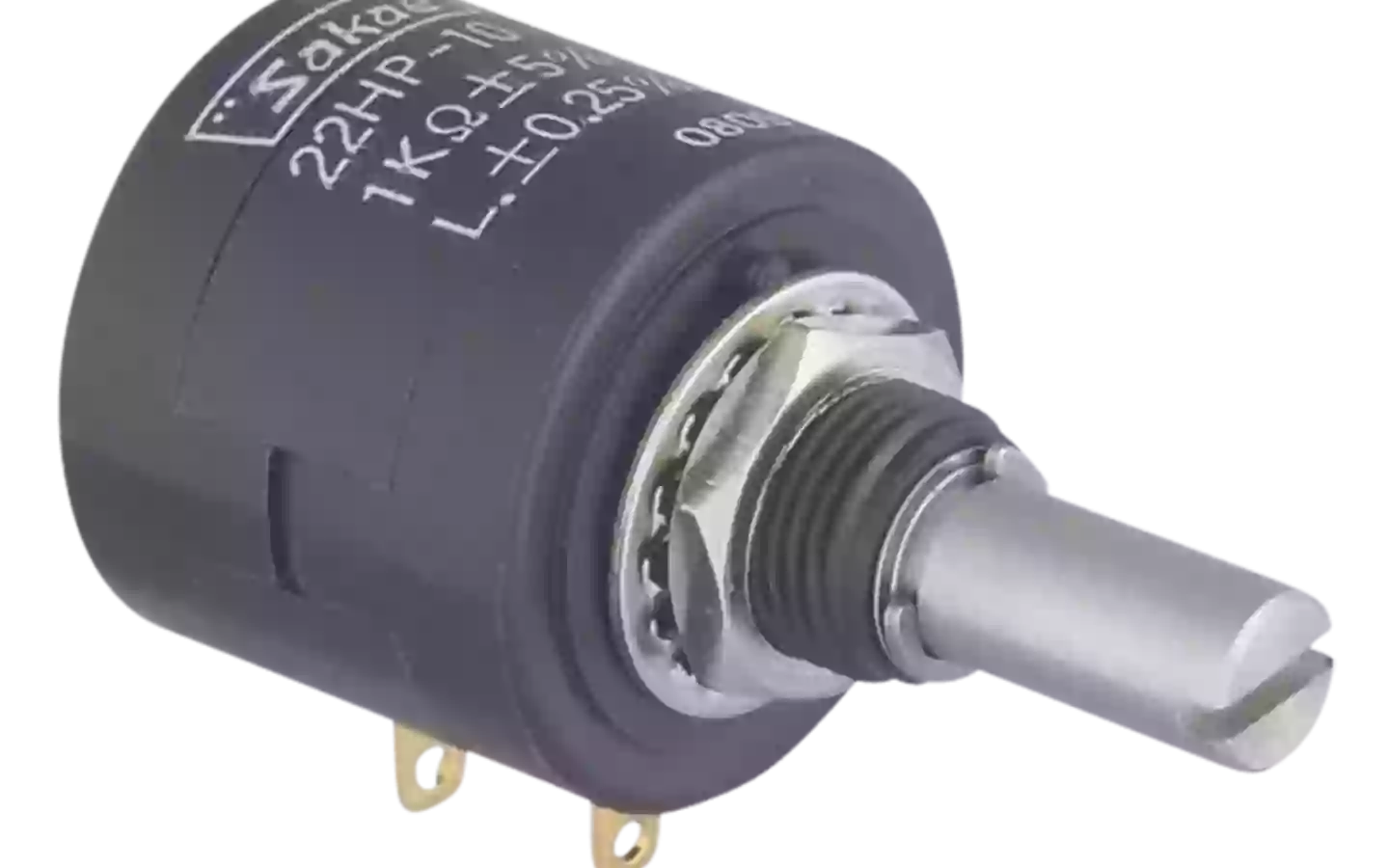

22HP Multiturn Drehgeber
Preiswertes Mehrgang-Potentiometer mit einem Außendurchmesser von 22mm. Ausgezeichnete Leistung, 1, 2, 3, 4, 6, 7 und 8 Drehungen verfügbar.
Eigenschaften
- Drahtgewickelt
- Abmessungen (mm) D × L: 22 × 19
- Widerstandsbereich: 100 Ω bis 50 kΩ
- Linearität (± %): 0,3 bis 0,2
- Mechanischer Drehwinkel: 1.800°
- Elektrischer Drehwinkel (±5°): 1.800°
Allgemeine Informationen
Über das 22HP Mehrgang-Potentiometer
Das 22HP ist unser kostengünstigstes Mehrgang-Potentiometer mit einem Außendurchmesser von 22 mm. Dieses Potentiometer verfügt über eine international patentierte Einrastkonstruktion.
Eigenschaften des 22HP-5 Mehrgang-Potentiometers
- Drahtgewickelt
- Abmessungen (mm) D × L: 22 × 19
- Standard-Widerstandsbereich: 100 Ω bis 50 kΩ
- Unabhängige Linearität (± %): 0,3 bis 0,2
- Mechanischer Drehwinkel: 1.800°
- Elektrischer Drehwinkel (±5°): 1.800°
Verfügbare Sonderausführungen
Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 6 mm Durchmesser und 15 mm Länge), Mehrfachausführung (bis zu 10 gekoppelte Potentiometer verfügbar), Ausführung mit hohem Drehmoment, spezielle Wellendurchmesser (ø 3 mm, ø 3,175 mm, ø 4 mm, ø 5 mm), kundenspezifische Bearbeitung der Welle, Ausführung mit Kunststoffwelle, Ausführung mit Metallbuchse (22HPM-n mit Verdrehsicherung), Ausführungen mit 1, 2, 3, 4, 6, 7 und 8 Umdrehungen verfügbar (diese Ausführungen haben die gleichen Außenabmessungen; allgemeine Spezifikationen auf Anfrage), einfach abgedichtetes Gehäuse, Ausführung mit integrierter Rutschkupplung (20 mN·m bis 60 mN·m), zusätzlicher Abgriff (bis zu 1 Abgriff, nur beim 10-Gang-Modell) sowie Servomontage-Ausführung (gleiche Abmessungen wie 22HHPS-10).
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 360º Xn ±5º (n: No. of turns) |
| Independent linearity tolerance (5-turn 10-turn) | Standard Class: ±0.3% ±0.25% |
| Insulation resistance | Over 1,000MΩ at 500 V.D.C. |
| Mass | Approx. 20g (both 5-turn and 10-turn) |
| Materials | Shaft: Stainless steel |
| Max. torque exerted on fastening the mounting nut to the bushing | Within 1.0N·m (10kgf·cm) (in case of panel thickness with over 2.5mm, the rotating torque may become heavier) |
| Max. working voltage | 250V |
| Mechanical travel | 360º Xn (+10º n: No. of turns) |
| Noise | Within 100Ω E.N.R. |
| Power rating | 1.0W (5-turn), 2.0W (10-turn) |
| Resist. temp. coefficient of wire | ±20p.p.m./ºC |
| Shaft dia. (mm) | 6 |
| Standard resistance range | 100Ω to 50kΩ (5turn), 100Ω to 100kΩ (10turn) |
| Starting torque | Within 10mN·m (100gf ·cm) |
| Stopper strength | Approx. 0.35N·m (3.5kgf·cm) |
| Total resistance tolerance | Standard Class ±3%(H), Precision Class ±1%(F) |
