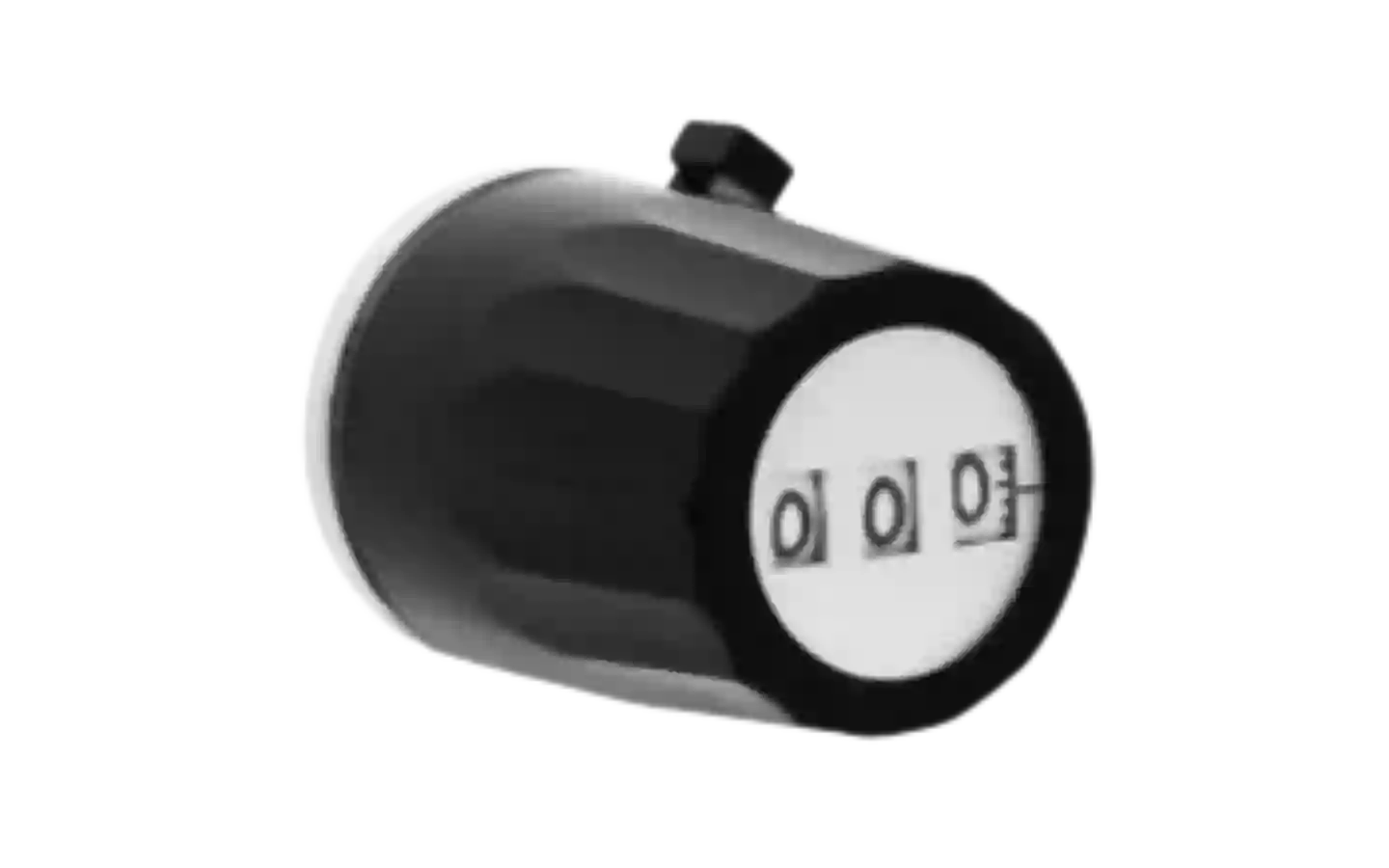

DA Drehzähler-Potentiometer (digital)

---

Eigenschaften

• Anzeige: Digital
• Außenabmessungen (mm): 24
• Max. Anzahl zählbarer Umdrehungen: 10
• Passender Wellendurchmesser (mm): 6, 6,35
• Arretiervorrichtung: Ja

---

Allgemeine Informationen

Das Modell DA verfügt über eine runde digitale Anzeige. Zur Anpassung der Einbauhöhe des Umdrehungszählers sind zwei verschiedene Spezialadapter erhältlich.

Umdrehungszähler für Potentiometer sind für den Einsatz mit Helicalohm-Potentiometern und Mehrgangpotentiometern konzipiert. Sie zeichnen sich durch ein elegantes Design und eine robuste Konstruktion aus und ermöglichen ein einfaches Ablesen, eine gleichmäßige Drehbewegung sowie eine präzise Zählung der Umdrehungen.

Sonderausführungen verfügbar

Erhältlich sind unter anderem ein weißer Drehknopf sowie spezielle Markierungen auf der Frontplatte, beispielsweise mit Dezimalpunkt oder Komma.

Das DA-Modell ist außerdem ohne Arretiervorrichtung erhältlich.

Montage der DA-Serie

Der Montageadapter des digitalen Umdrehungszählers der DA-Serie und das Helicalohm-Potentiometer werden gemäß der links dargestellten Abbildung an der Frontplatte befestigt.

Die Welle des Helicalohm-Potentiometers wird bis zum Anschlag gegen den Uhrzeigersinn gedreht und anschließend in die Montageöffnung des zuvor auf „000“ eingestellten Umdrehungszählers eingesetzt.

Die Welle des Helicalohm-Potentiometers wird anschließend mit der Schraube am Drehknopf des Umdrehungszählers fixiert. Dazu wird der mitgelieferte Sechskantschlüssel verwendet. Damit ist die Montage abgeschlossen.

Achtung

Drehen Sie beim Entfernen des Helicalohm-Potentiometers aus dem digitalen Umdrehungszähler der DA-Serie die Befestigungsschraube mit dem Sechskantschlüssel nicht um mehr als 180°.

Andernfalls kann das benachbarte Kunststoffzahnrad im Inneren beschädigt werden.

Versenkter Montageadapter

Für den DA-Umdrehungszähler sind optional zwei verschiedene versenkte Montageadapter erhältlich.

Wenn ein versenkter Montageadapter verwendet werden soll, bestellen Sie das Potentiometer, den digitalen Umdrehungszähler und den versenkten Montageadapter bitte als komplettes Set. Die Komponenten können dann bei Althen vormontiert und als eine Einheit geliefert werden.
