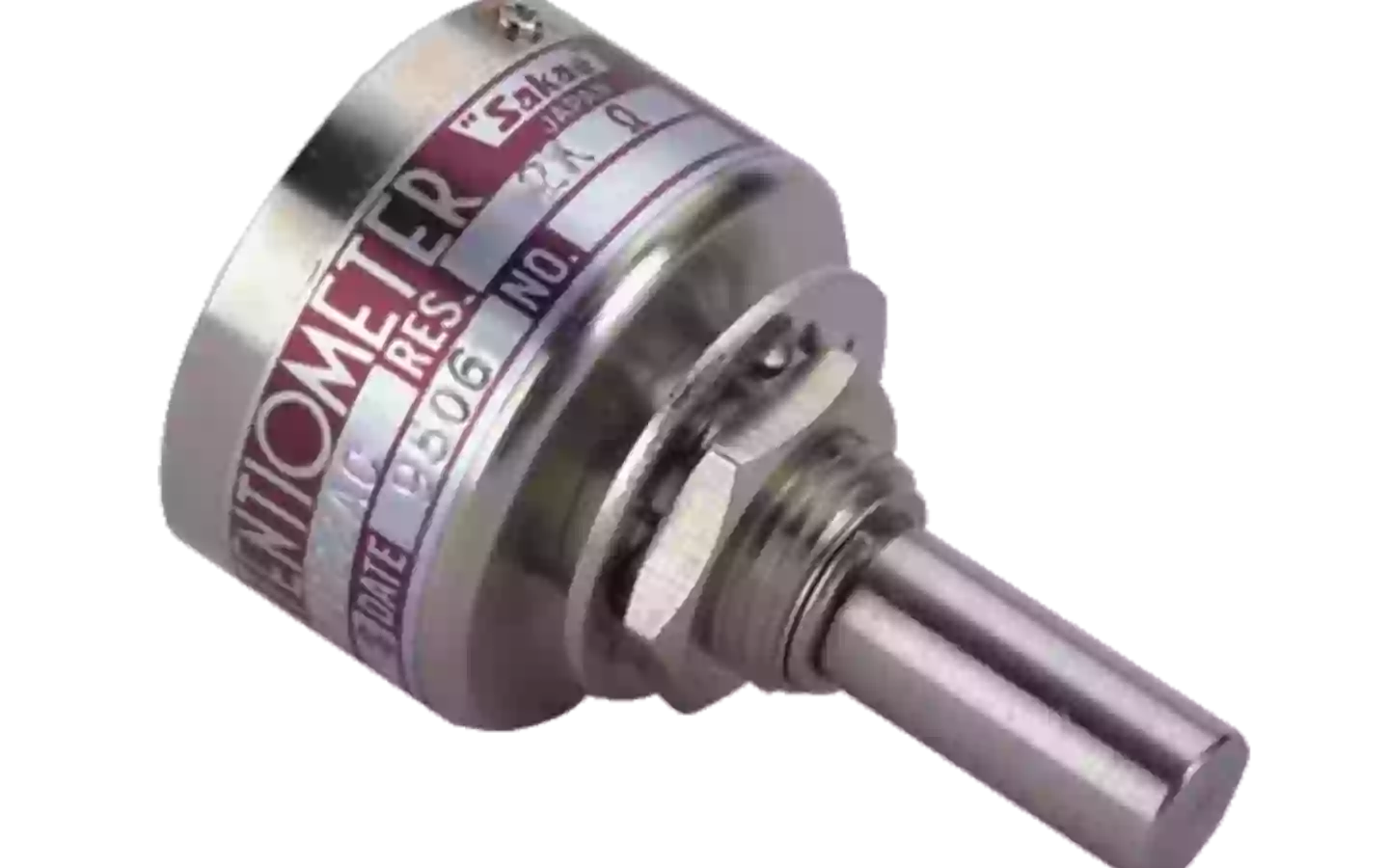

FCP22AC Singleturn Drehgeber
Kostengünstiges Potentiometer für die Montage über Außengewinde
Eigenschaften
- Leitfähiger Kunststoff (Buchsenmontage)
- Abmessungen D × L (mm): 22 × 12
- Standard-Widerstandsbereich: 1 Ω bis 10 kΩ
- Unabhängige Linearität (± %): 1,5 bis 1,0
- Mechanischer Drehwinkel (+10° 0°): 360°
- Elektrischer Drehwinkel (±5°): 320° ±5°
Allgemeine Informationen
Über das FCP22AC Einumdrehungs-Potentiometer
Unsere Einumdrehungs-Potentiometer sind für eine vollständig kontinuierliche Drehbewegung ohne Anschläge ausgelegt. Sie zeichnen sich durch eine hohe Zuverlässigkeit, ausgezeichnete Qualität und eine lange Lebensdauer bei kontinuierlicher Rotation aus.
Verfügbare Sonderausführungen
Zusätzliche Abgriffe (bis zu 1 Abgriff verfügbar), Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 3 mm Durchmesser und 20 mm Länge), Ausführung mit Anschlag (Drehwinkel beträgt 320° und die Anschlagfestigkeit 0,9 N·m [9 kgf·cm]), kundenspezifischer elektrischer Drehwinkel, Wellendurchmesser ø 6,35 mm, Buchse mit Zollabmessungen sowie kundenspezifische Bearbeitung der Welle.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Contact resistance variation | Within 2% C.R.V. |
| Dielectric strength | 1 minute at 500 V.A.C. |
| Electrical travel | 320º ±5 |
| Independent linearity tolerance | Standard Class ±1.5%, Precision Class ±1.0% |
| Insulation resistance | Over 1,000MΩ at 500 V.D.C |
| Mass | Approx. 30g |
| Mechanical travel | 360º (Endless) |
| Output smoothness | Within 0.1% against input voltage |
| Power rating | 1.0W |
| Resistance temp. coefficient | ±400p.p.m./ºC |
| Resolution | Essentially infinite |
| Special practical resistance values | 500, 20k, 50k, 100k (Ω) |
| Standard resistance values | 1k, 2k, 5k, 10 k (Ω) |
| Starting torque | Within 5mN·m (50gf·cm) |
| Total resistance tolerance | Standard Class ±15% (L), Precision Class ±10% (K) |
