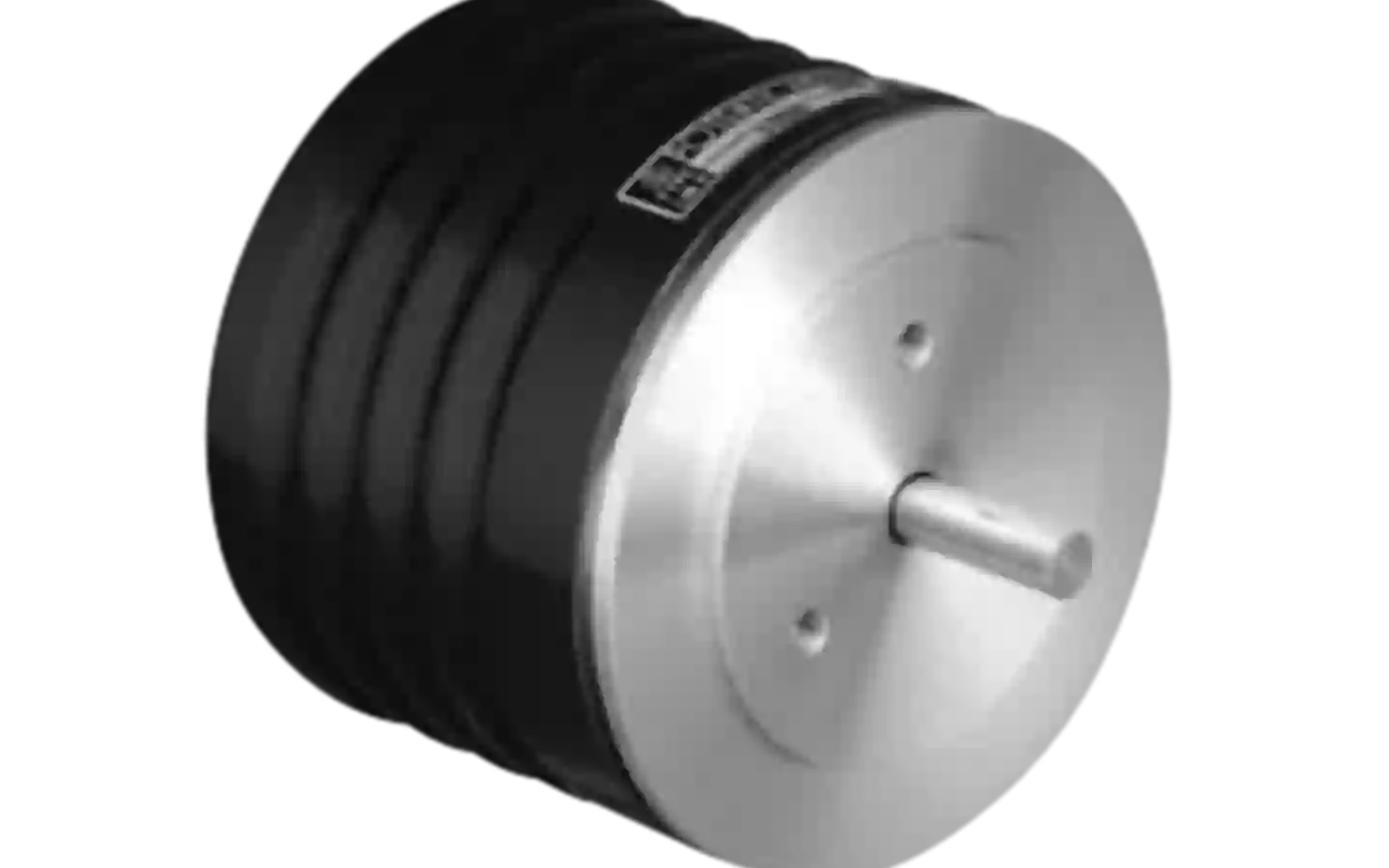

OFCP50 Ölgefülltes Potentiometer
Langlebiges Modell mit Servomount und Kugellagern für den Einsatz in Präzisionsanwendungen
Eigenschaften
- Abmessungen (mm) D × L: 70 × 52
- Wellendurchmesser (mm): 6
- Unabhängige Linearität (± %): 0,5 bis 0,1
- Mechanischer Drehwinkel: 360°
- Elektrischer Drehwinkel (±5°): 355° ±3°
Allgemeine Informationen
Über das OFCP50 ölgefüllte Potentiometer
Das OFCP50 ist ein langlebiges Potentiometer in Servomontage-Ausführung mit Kugellagern. Es eignet sich für präzise Servoanwendungen und ermöglicht eine kontinuierliche Drehbewegung ohne Anschlag.
Verfügbare Sonderausführungen
Niedrigere Widerstandswerte (50 Ω bis 500 Ω), zusätzliche Abgriffe (bis zu 3 Abgriffe verfügbar), Ausführung mit Anschlag (Drehwinkel beträgt 330° und die Anschlagfestigkeit 0,9 N·m [9 kgf·cm]), kundenspezifischer elektrischer Drehwinkel, Wellendurchmesser ø 6,35 mm in Zollabmessungen, kundenspezifische Bearbeitung der Welle sowie hintere Welle mit 6 mm Durchmesser und 20 mm Länge.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 355º ±3º |
| Independent linearity tolerance | Standard Class ±0.5%, Precision Class ±0.1% |
| Insulation resistance | Over 100MΩ at 1,000 V.D.C. |
| Mass | Approx. 500g |
| Mechanical travel | 360º (Endless) |
| Noise | Within 100Ω E.N.R. |
| Power rating | 1.5W |
| Resist. temp. coefficient of wire | ±20p.p.m./ºC |
| Standard resistance range | 1kΩ to 50kΩ |
| Starting torque | Within 30mN·m (300gf·cm) |
| Total resistance tolerance | Standard Class ±3% (H), Precision Class ±1% (F) |
