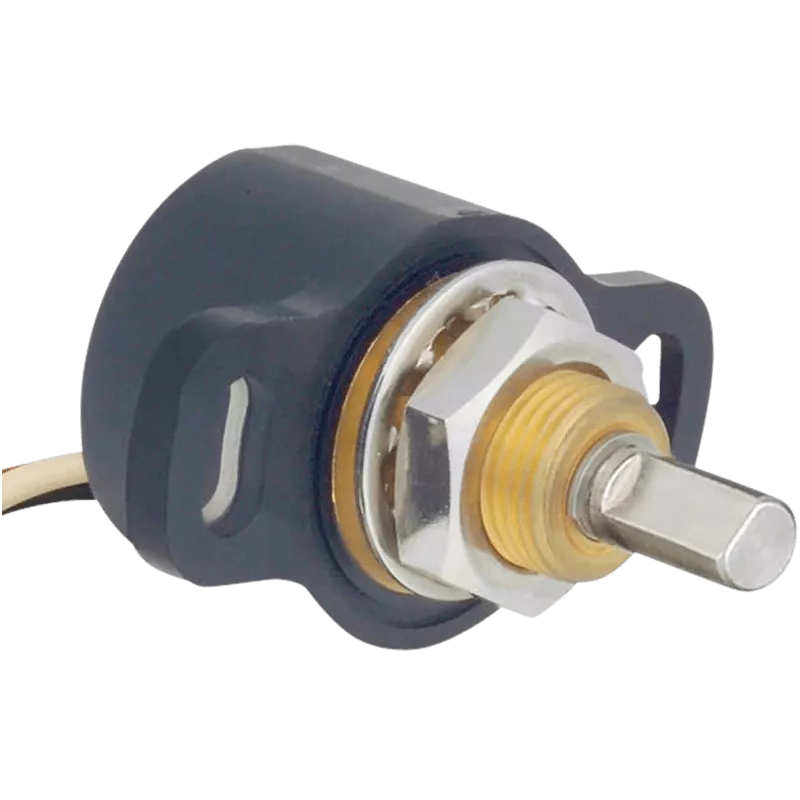

HSM30F Hall Effect Sensor mit Flansch
Kontaktloses 1-Gang-Potentiometer mit Hall-Effekt-IC (Buchsenmontage)
Eigenschaften
- Robustes Gehäuse mit Flansch
- Unabhängige Linearitätstoleranz: ±0,5 % F.S.
- Mechanischer Drehwinkel: 360° (endlos)
- Effektiver elektrischer Winkel: 360° (endlos)
- Betriebstemperatur: ~40 °C bis +120 °C
Allgemeine Informationen
Der HSM30F verfügt über ein robustes Gehäuse, ist als langlebiger Sensor ausgeführt und mit einem Flansch ausgestattet. Dank der standardmäßigen Schutzart IP65 eignet er sich besonders für den Einsatz unter anspruchsvollen Umgebungsbedingungen.
Sonderausführungen verfügbar
- Spezielle effektive elektrische Winkel, z. B. 90°, 180°, 270° oder kundenspezifische Winkel
- Spezielle Wellenbearbeitung
- Spezielle Ausgangsvarianten, z. B. gekreuzter, paralleler oder dual unabhängiger Ausgang
- Spezielle Versorgungsspannungen: 12 V oder 24 V
- PWM-Ausgang
- Niedrige Stromaufnahme im Slow-Modus
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Dual output | Max 32mA |
| Applied voltage | 5V ± 10% D.C. |
| Current consumption | Single output: Max. 16mA |
| Effective electrical angle | 360º (Endless) |
| Effective output | 10%±3%~90%±3%% Vin |
| Independent linearity tolerance | ±0.5% F.S. (FS=360º) |
| Load resistance | 10KΩ min |
| Mass | Approx. 45g (HSM30F) |
| Mechanical rotating angle | 360º (Endless) |
| Operating temperature range | ~40ºC ~ +120ºC |
| Output temperature characteristics | Within ± 0.3% Vout/FS |
| Rotating torque | Within 5mN • m (below 50gf • cm) |
| Storage temperature range | ~40ºC ~ +120ºC |
