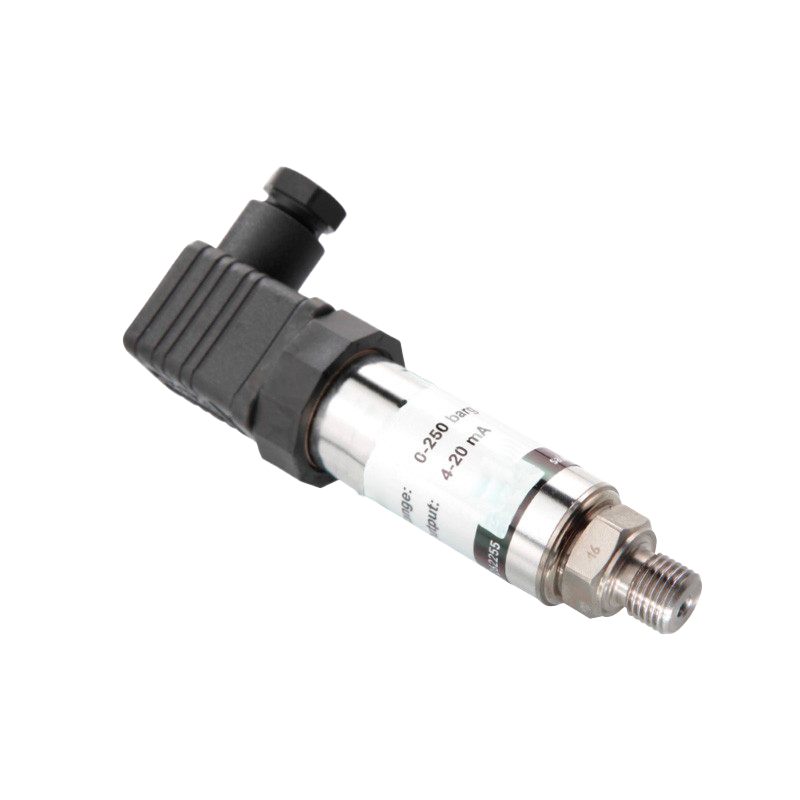

AGS4200 Standard-Druckaufnehmer

Allgemeine Informationen

Bei der Serie AGS4200 handelt es sich um Präzisions-Druckmessumformer in SOS-Technologie, die neue Maßstäbe setzen in Bezug auf Genauigkeit, Temperaturstabilität und Preis. Bei dieser Technik werden Silizium-Dehnmessstreifen epitaxial auf einer Saphirmembrane aufgebracht. Saphir ist eines der härtesten Kristalloxyde überhaupt, chemisch völlig inert und zeichnet sich durch ein um über 30 % höheres E-Modul im Vergleich zu Edelstahl aus. Die Struktur ist praktisch völlig hysteresefrei und verfügt über ausgezeichnete Isolationseigenschaften. Bei der hier vorliegenden Konstruktion wird die Saphirmembrane mit den rückseitig molekular aufgebrachten Messstreifen in ein Druckeinlassteil hinter eine, den Messbereich bestimmende, Titan-Membran eingebaut. Dadurch erreicht man konstruktiv eine sehr hohe Korrosionsbeständigkeit, da das Druckmedium nur mit der Titanlegierung in Berührung kommt. Die Titan/Saphir-Konstruktion erlaubt den Einsatz des Druckaufnehmers bei Medientemperaturen bis 125 °C bei einer Umgebungstemperatur bis +85 °C. Die Sensoren sind mit einer integrierten Elektronik ausgerüstet. Je nach gewählter Version steht ein Signal von 4 ... 20 mA (Zwei-Leiter), 0 ... 5 V, 0 ... 10 V oder 0 … 100 mV zur Verfügung. Nach Lösen der Ringverschraubung des Steckers hat man Zugang zu den beiden Potentiometern für Nullpunkt und Spanne, mit denen über einen Regelbereich von ca. 10 % nachgestellt werden kann. Der elektrische Anschluss erfolgt über einen Stecker nach DIN43650, der generell zum Lieferumfang gehört. Alternativ ist der Sensor auch mit Anschlusskabel 1 m lang lieferbar.

Eigenschaften

• Messbereiche 0 … 500 mbar bis 0 … 1.500 bar
• Relativdruck
• Genauigkeit ±0,25 %, optional ±0,1 %
• Ausgangssignal [Versorgungsspannung]:
  4 … 20 mA [10 … 36 VDC] 0 … 5 V, 0 … 10 V [13 … 30 VDC] 10 mV/V [10 VDC]

Anwendungsgebiete

• Verfahrenstechnik
• Prozessmesstechnik
• Versuchs- und Forschungsanlagen
• Prüfstandsbereich der Automobil-, Luft- und Raumfahrtindustrie, der Erdöl- und Gasexploration
• Anlagen und Systeme der Energieerzeugung und -gewinnung
