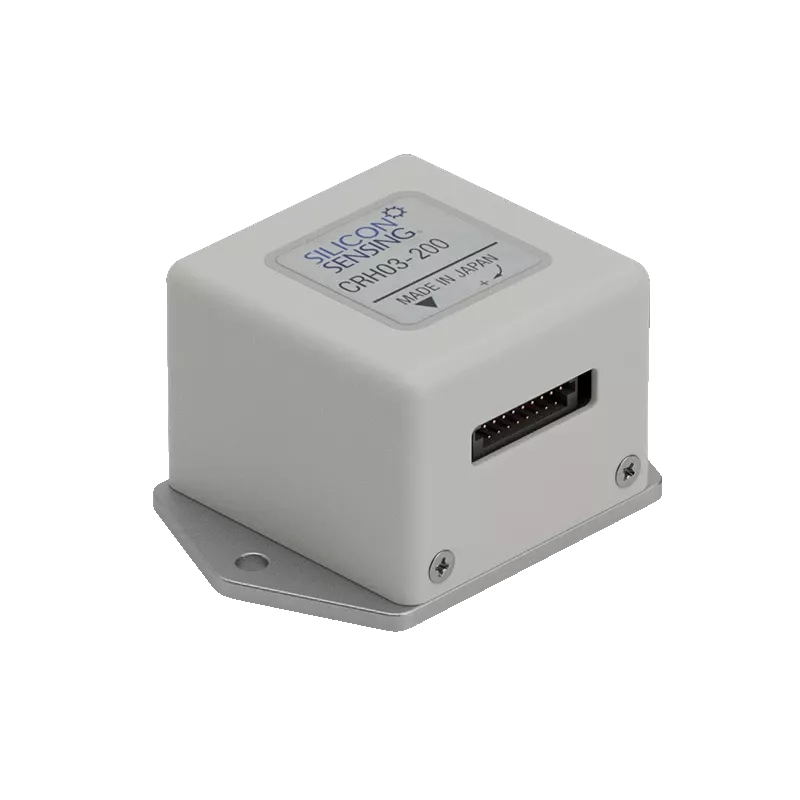

CRH03 Drehratensensor (Serie)
Leistungsstarkes, analoges Gyroskop
Eigenschaften
- FOG-ähnliche Leistung
- Geringe Größe
- Bewährte und robuste Silizium-MEMS VSG3QMAX
- Schwingende Ringstruktur mit verbesserter Auswuchtung
- Fünf verfügbare Geschwindigkeitsbereiche: ±10°/s, ±25°/s, ±100°/s,
±200°/s und ±400°/s - Geringe Vorspannungsinstabilität - 0,04°/h (100°/s)
- Hervorragende Winkelzufälligkeit - 0,006°/√hr (100°/s)
- Geringes Rauschen - 0,12°/s rms (100°/s)
- Präziser Analogausgang
Allgemeine Informationen
Der CRH03 ist ideal, wenn geringe Bias-Instabilität, niedriger Rauschpegel und präziser Winkel-Zufallsfehler entscheidend sind. Dank einer verbesserten Balancetechnik und der bewährten MEMS-Resonanzstruktur arbeitet er zuverlässig im robusten cos2θ-Modus und ist unempfindlich gegenüber Vibrationen.
Die Varianten CRH03 OEM und OEM R sind für die Integration ohne Gehäuse konzipiert. Die OEM-Version nutzt einen Thermistor zur Temperaturkompensation von Skalenfaktor-Änderungen. Die OEM R liefert Rohdaten ohne interne Kompensation und eignet sich für externe Kalibrierung. Statt eines Thermistors enthält sie einen Präzisionswiderstand. Dies erfordert eine größere Kompensationsleistung durch das Host-System, bietet jedoch den Vorteil, nur eine Temperaturquelle für die Korrektur zu benötigen – im Gegensatz zu drei bei der OEM-Version.
Anwendungsgebiete
- Plattformstabilisierung
- Präzisionsvermessung
- Maritime Lenkung und Steuerung
- Kreiselkompass und Richtungssteuerung
- Gleisüberwachung
- Bohrausrüstung und Lenkung
- Inertiale Messeinheiten
- Luft- und Raumfahrt
- Autonome Fahrzeuge und ROVs
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Rate Range | ±10°/s, ±25°/s, ±100°/s, ±200°/s, ±400°/s |
| Scale Factor Non-Linearity | ±0.02%, ±0.05% |
| Bias at 25°C | ±10mV, With respect to REF |
| Bias Over Temperature with respect to RT (25°C) | ±0.1°/s ±0.2°/s or ±0.15°/s ±0.25°/s |
| Warm-up Drift at 25°C | 10°/hr (0.027°/s) - |
| 0.006°/√hr (100°/s) | 0.006°/√hr (100°/s) |
| Bandwidth | 50Hz, 100Hz |
| Reference Output | 2.380V 2.400V 2.420V With respect to REFL |
| Temperature (Operating) | -40°C / 85°C |
| Mass (Housed Version) / Mass (OEM Version) | 42 grams / 18 grams |
