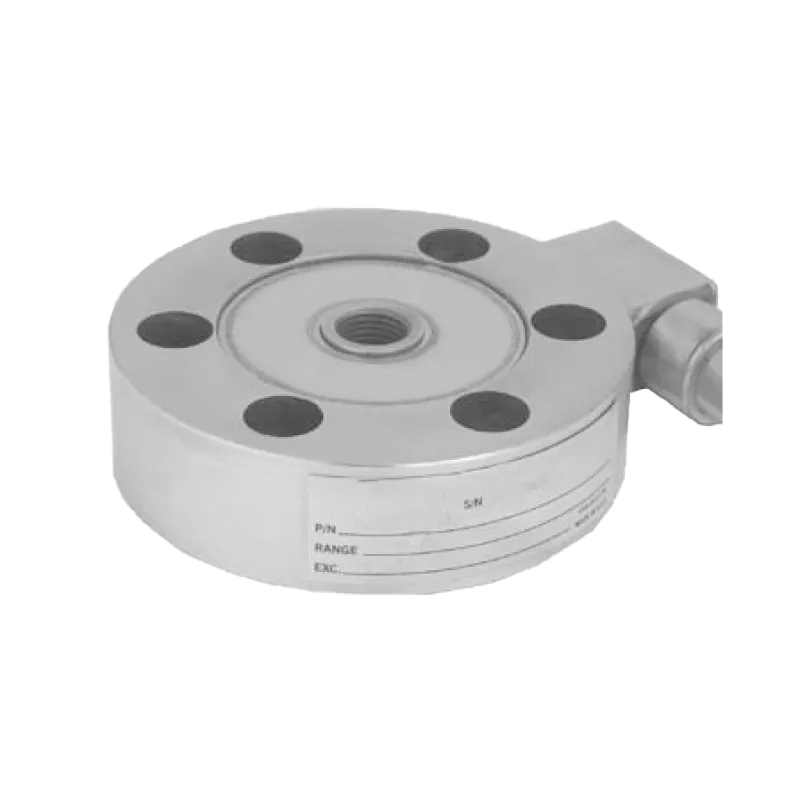

41E Flachprofilkraftaufnehmer

---

Eigenschaften

• Voller Lastbereich: 20N, 50N, 100N, 200N, 500N, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN, 200kN
• 0,1 % Messgenauigkeit
• mV/V-Ausgang (Standard); 4 mA bis 20 mA und 0 Vdc bis Vdc (optional) Ausgänge
• Doppelmembranausführung
• Eigensichere Version verfügbar (nur 2N-Option)



---

Allgemeine Informationen

Das Modell 41E ist ein flacher Kraftaufnehmer vom Typ "Pancake". Diese Dehnungsmessstreifen-Kraftmesszellen mit geklebter Folie sind für die Messung von Kräften zwischen 20 N und 200 kN ausgelegt. Das Zug-/Druckmodell 41E ist so konstruiert, dass das Gewindeloch vollständig durch die Mitte der Zelle verläuft. Das Modell 41E verwendet zwei stabilisierende Membranen, die mit dem Messglied verschweißt sind, um außermittige und seitliche Belastungseffekte zu reduzieren. Der Sensor bietet eine hohe Leistung in Bezug auf Nichtlinearität, Hysterese und Wiederholbarkeit für Anwendungen wie Rohrmühlen, Strangpressen und Wägen. Jede Einheit hat eine geschweißte Konstruktion und kann für zusätzliche Haltbarkeit hermetisch abgedichtet werden.

Die Wägezellen des Modells 41E sind wahlweise mit 0 Vdc bis 5 Vdc oder 4 mA bis 20 mA Ausgang erhältlich.

---
