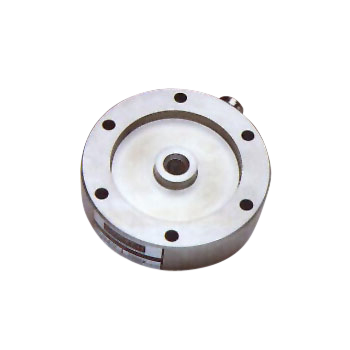

ALF252 Flachprofilkraftaufnehmer
Flachprofilkraftaufnehmer für mittlere Kräfte für Zug- und Druckrichtung
Eigenschaften
- Voller Lastbereich: 1kN, 2kN, 4kN, 8kN, 10kN
- Zug, Druck und bidirektional
- Nicht-Linie/Hysterese: 0,1/0,1% RL
- Abmessungen (mm): Ø99 x 27
Allgemeine Informationen
Die Kraftaufnehmer der Serie ALF252 sind sowohl für technische Kraftmessaufgaben als auch für den Einsatz als Wägezellen, z.B. für die Inhaltsmessung bei Silos, Tanks usw. geeignet. Sie zeichnen sich vor allem durch eine geringe Bauhöhe aus. Sie sind aus rostfreiem Stahl hergestellt und mit Dehnmessstreifen in Vollbrückenschaltung versehen. Zum Betreiben sind geeignete DMS-Verstärker zu verwenden.
Bei bidirektionalen Versionen gibt es einen kleinen Unterschied zwischen dem Ausgangssignal für Druck und Zug. Alle bidirektionalen Standard-Kraftmessdosen werden in beiden Modi kalibriert und der Ausgang für jede Richtung wird auf dem Prüf-/Kalibrierungszertifikat angegeben.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Above 400kgf | 700 Ω |
| Bridge resistance up to 400kgf | 350 Ω |
| Creep - 20 minutes | ±0.05% AL |
| Excitation voltage - maximum | 20V |
| Excitation voltage - recommended | 10V |
| Hysteresis | ±0.1% RL |
| Insulation resistance - minimum at 50vdc | 500 MΩ |
| Load direction | Tension, compression, bi-directional |
| Measurement range | 1kN, 2kN, 4kN, 8kN, 10kN |
| Non-linearity - terminal | ±0.1% RL |
| Overload - safe | 50 % RL |
| Overload - ultimate | 100 % RL |
| Rated output - nominal | 1.6mV/V |
| Rated output - rationalised | 1.5 mV/V |
| Rationalisation tolerance (applies to single direction calibrations) | ±0.5% RL |
| Repeatability | ±0.02% RL |
| Temperature effect on rated output per °c | ±0.005% AL |
| Temperature effect on zero load output per °c | ±0.02% RL |
| Temperature range - compensated | -10 to +50°C |
| Temperature range - safe | -10 to +80°C |
| Weight - nominal (excluding cable) | 840 to 940g |
| Zero load output | ±4% RL |
