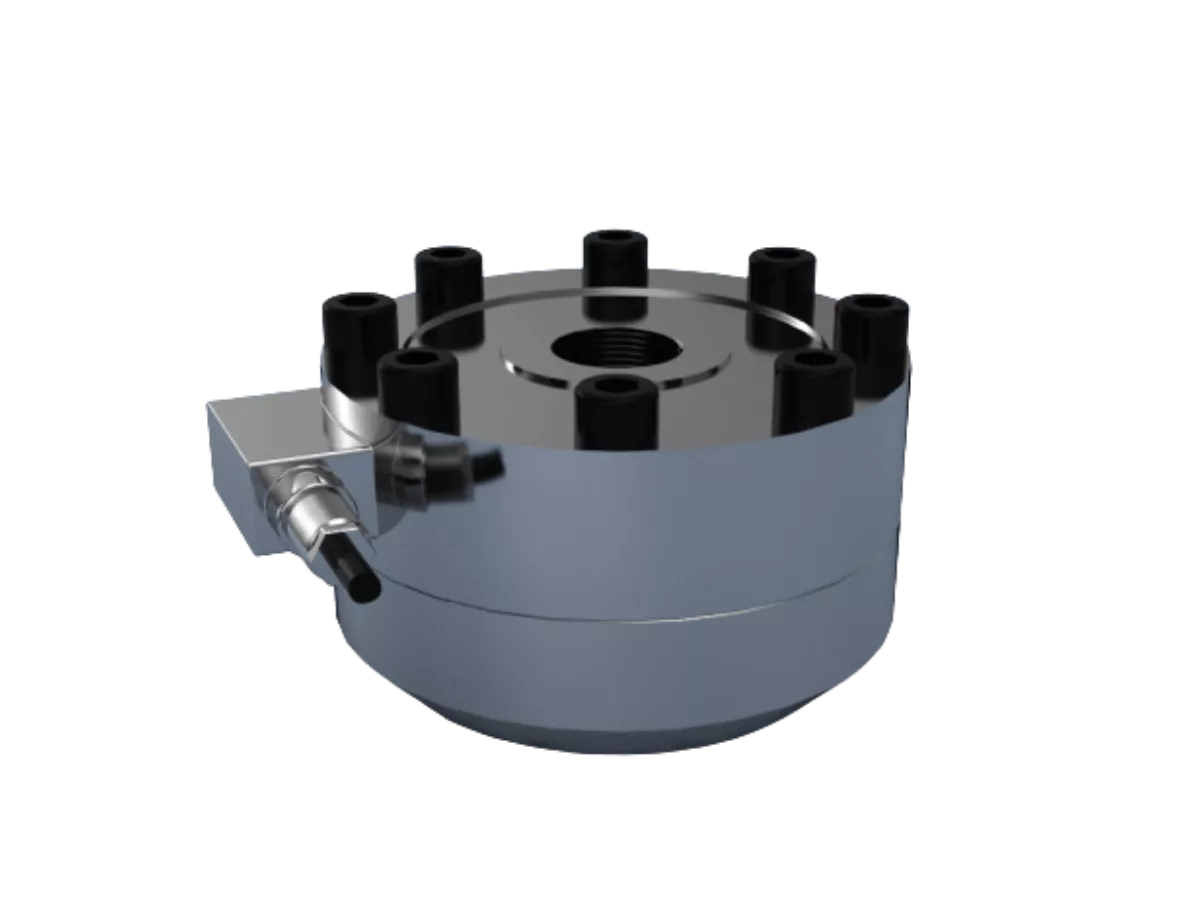

PTC-1 Flacher Pancake-Kraftaufnehmer aus Edelstahl
Eigenschaften
- Messbereiche von 2,5 bis 5000kN
- Edelstahlgehäuse, Schutzart IP67
- Flache Bauform mit hoher Eigenfrequenz
- Standardmäßig mit Schlauch-/Kabelverschraubung
- Hohe thermische Stabilität
- Hervorragende Beständigkeit gegen Seiten- und Torsionskräfte
Leistungshighlights
Die PTC-1-Serie ist ein hochpräziser, flacher Pancake-Kraftaufnehmer mit Membrankonstruktion. Sie bietet eine sehr hohe Eigenfrequenz, geringe Verformung und hervorragende Stabilität gegenüber seitlichen und torsionalen Kräften. Das Gehäuse aus Edelstahl gewährleistet Korrosionsbeständigkeit in anspruchsvollen Umgebungen.
Einsatzbedingungen
IP67-geschützt, Einsatztemperatur von -10°C bis +70°C. Standardmäßig mit 5 m PVC-Anschlusskabel. Optional mit Steckverbindern oder Edelstahl-Montagefuß (für Zugkraftanwendungen erforderlich). Standardmäßig auf Druck kalibriert, optional auf Zug oder beides.
Typische Anwendungen
- Struktur- und Ermüdungstests
- Überwachung von Press- oder Hydraulikkräften
- Flugzeug- und Luftfahrtkomponententests
- Werkstoffprüfmaschinen
- Industrielle Kraft- und Lastüberwachung
Vorteile dieses Produkts
Ideal für Ingenieure, die zuverlässige und präzise Kraftmessung auf engem Raum benötigen. Die PTC-1-Serie eignet sich besonders für dynamische Messungen mit hoher Steifigkeit. Kompatibel mit TEDS-Anzeigeeinheiten, Kalibrierservice verfügbar.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Rated load (kN) | 2.5 to 5000kN |
| Accuracy class | ISO 376 Class 1 |
| Linearity | ≤±0.05% FSO (≤±0.1% for ≥2000kN) |
| Hysteresis | ≤±0.05% FSO (≤±0.1% for ≥2000kN) |
| Nominal sensitivity | 2 mV/V |
| Sensitivity tolerance | ≤±0.1% FSO |
| Input resistance | 800Ω (up to 500kN), 430Ω (750kN and up) |
| Output resistance | 705Ω (up to 500kN), 352Ω (750kN and up) |
| Zero balance | ≤±1% FSO |
| Temperature range | -10°C to +70°C (service), -20°C to +80°C (storage) |
| Environmental protection | IP67 |
| Electrical connection | 5m PVC cable (4-core or 6-core by range) |
| Overload | 150% safe / >300% breaking load |
| Displacement | ~0.06mm to ~0.23mm depending on capacity |
