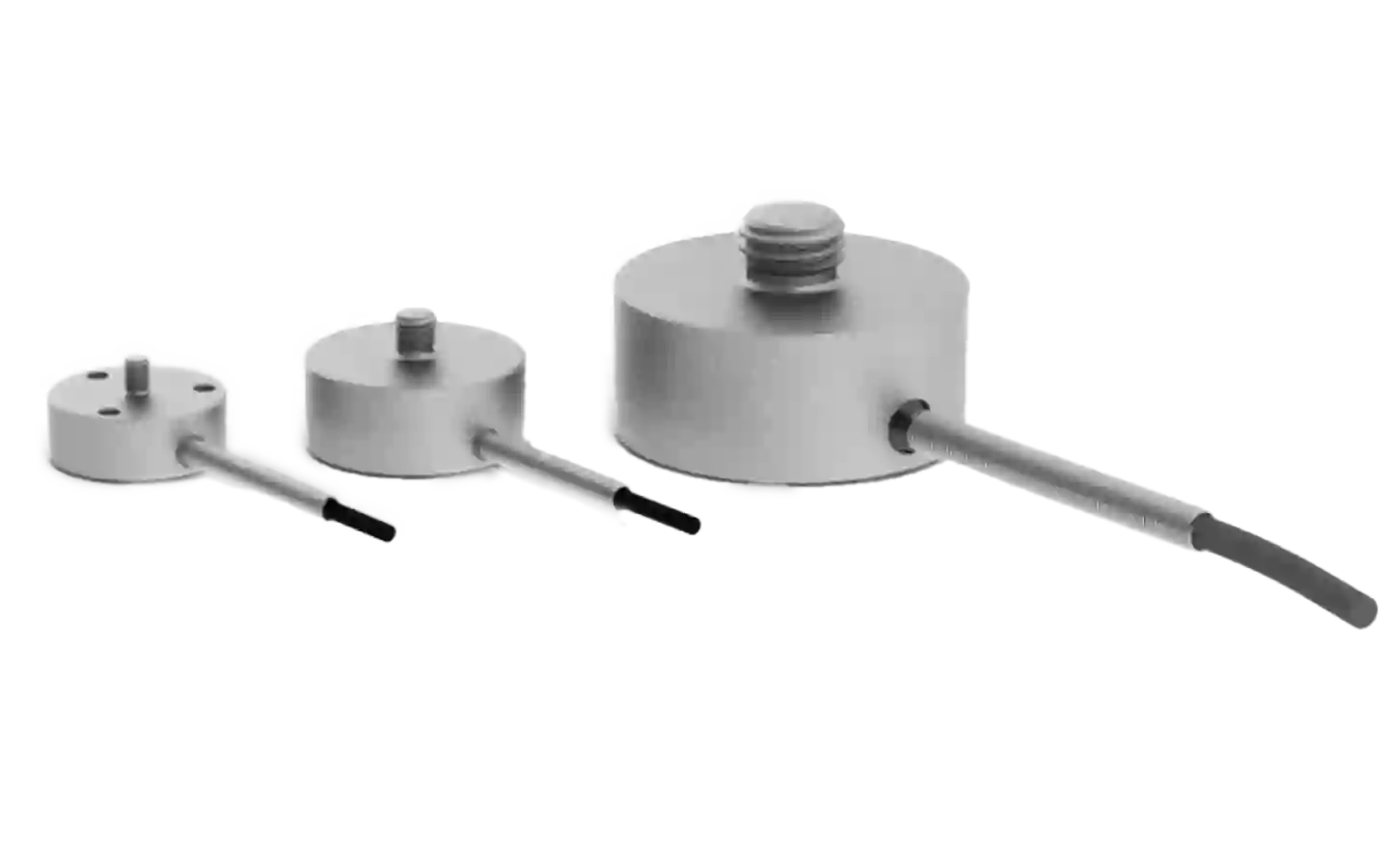

CTLB Kraftaufnehmer mit Gewinde

Kraftaufnehmer mit Gewinde für Druckkraftmessungen bis zu 5000kg/10000lb.

3D Step-Dateien

Die 3D-Modelle ermöglichen Ihnen

  • Realitätsnahe Darstellung und bessere räumliche Vorstellung
  • Frühzeitiges Erkennen von Einbauproblemen
  • Wertvolle Daten für Folgeprozesse
  • Verbesserung der technischen Dokumentation
Datenschutzbestimmungen
 TECHNISCHE SPEZIFIKATIONEN

Eigenschaften

  • Messungen bis zu 5000kg/10000lb
  • Vollständig geschweißte Abdeckung
  • Verstärkte und digitalisierte Versionen auf Anfrage erhältlich

Allgemeine Informationen

Dieser Aufnehmer ist ein Kraftsensor mit Gewinde für Druckkraftmessungen bis zu 5000kg/10000lb. Vollverschweißte Abdeckungen (für SS-Lastknöpfe), verstärkte und digitalisierte Versionen sind auf Anfrage erhältlich. Wir können diesen Sensor auch für andere Gewindegrößen und Kabelgrößen anpassen.

Verkabelung

Der Sensor ist mit einem #32 AWG 4-Leiter geflochtenen abgeschirmten Kabel für 1kg-1000kg & 2lb - 2000lb, 1m Kabellänge, ausgestattet.Der Sensor wird mit einem #28 AWG 4-Leiter geflochtenen abgeschirmten Kabel für 2000kg, 5000kg, 5000lb & 10000lb, 2m Kabellänge geliefert.Ein Stecker mit integriertem TEDS-Chip ist auf Bestellung erhältlich.

Benötigen Sie dieses Produkt für Ihr Projekt?

Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.

Angebot anfordern

Die richtige Messtechnik-Lösung für Ihre Anwendung:

  • Kostenlose & unabhängige Beratung
  • Maßgeschneidertes Angebot
  • Entwicklung von Standard- und Sonderlösungen
  • Schnelle Reaktionszeiten

CTLB Kraftaufnehmer mit Gewinde

Datenschutz
 Kontakt

Sprechen Sie mit unseren Experten

Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Capacity (kg) 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000
Capacity (lb) 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000
Output (mV/V) 1± 20% for 1kg - 20kg and 2lb – 50lb, 1.5 ± 20% for 50kg – 5000kg and 100lb – 10000lb
Input Impedance 350 Ω nominal (700 Ω nom. For 2000kg, 5000kg, 5000lb & 10000lb)
Output Impedance 350 Ω nominal (700 Ω nom. For 2000kg, 5000kg, 5000lb & 10000lb)
Allowable Maximum Load (%) 150 full scale
Non-Linearity (%) ± 0.5 FS max.
Hysteresis (%) ± 0.3 FS max.
Repeatability (%) ± 0.1 FS max.
Total Error (%) ± 0.8 FS max.
