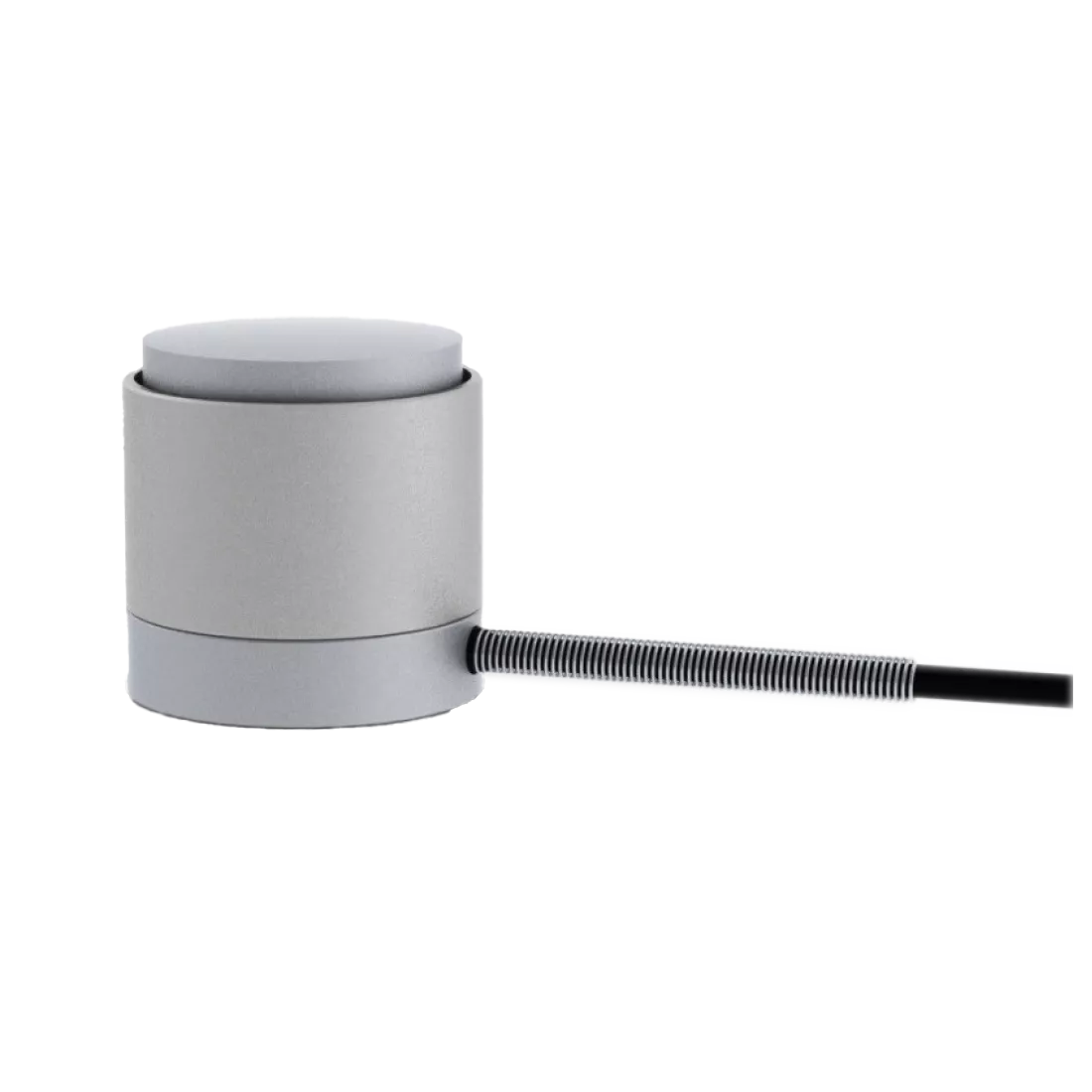

MCLC Miniature column load cell
Kraftmessdose für Druckanwendungen mit hoher Kapazität.
Eigenschaften
- Erhöhter Oberflächenradius zur Überwindung außermittiger Belastung
- Messbereich von 10 - 100 kN
- Gehäuse aus rostfreiem Stahl
Allgemeine Informationen
Miniatur-Kraftmessdosen in Säulenform sind für Druckanwendungen mit hoher Kapazität ausgelegt. Dieser Typ wird in Edelstahl mit einem erhöhten Oberflächenradius angeboten, um außermittige Belastungen zu bewältigen.
Verkabelung
Der Sensor ist mit einem 4-adrigen, geflochtenen, abgeschirmten Kabel (#32 AWG) mit einem Außenmantel von 2,2 mm [0,087"] Durchmesser und einer Länge von 1,5 m [5 ft] ohne Verbindung zwischen der Abschirmung und dem Sensorgehäuse ausgestattet. Für zusätzlichen Schutz ist das Kabel auf den ersten 25 mm [1"] in einer Edelstahlfeder zur Zugentlastung untergebracht.
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Capacity (lbf) | 2K, 5K, 7.5K, 10K, 15K, 30K |
| Capacity (kN) | 10, 25, 50, 100 |
| Sensitivity (mV/V) | 2 nominal |
| Safe Overload (%) | 150 FS |
| Zero Signal Error (%) | ±1 FS |
| Hysteresis (%) | ±1 FS |
| Linearity Error (%) | ±1 FS |
