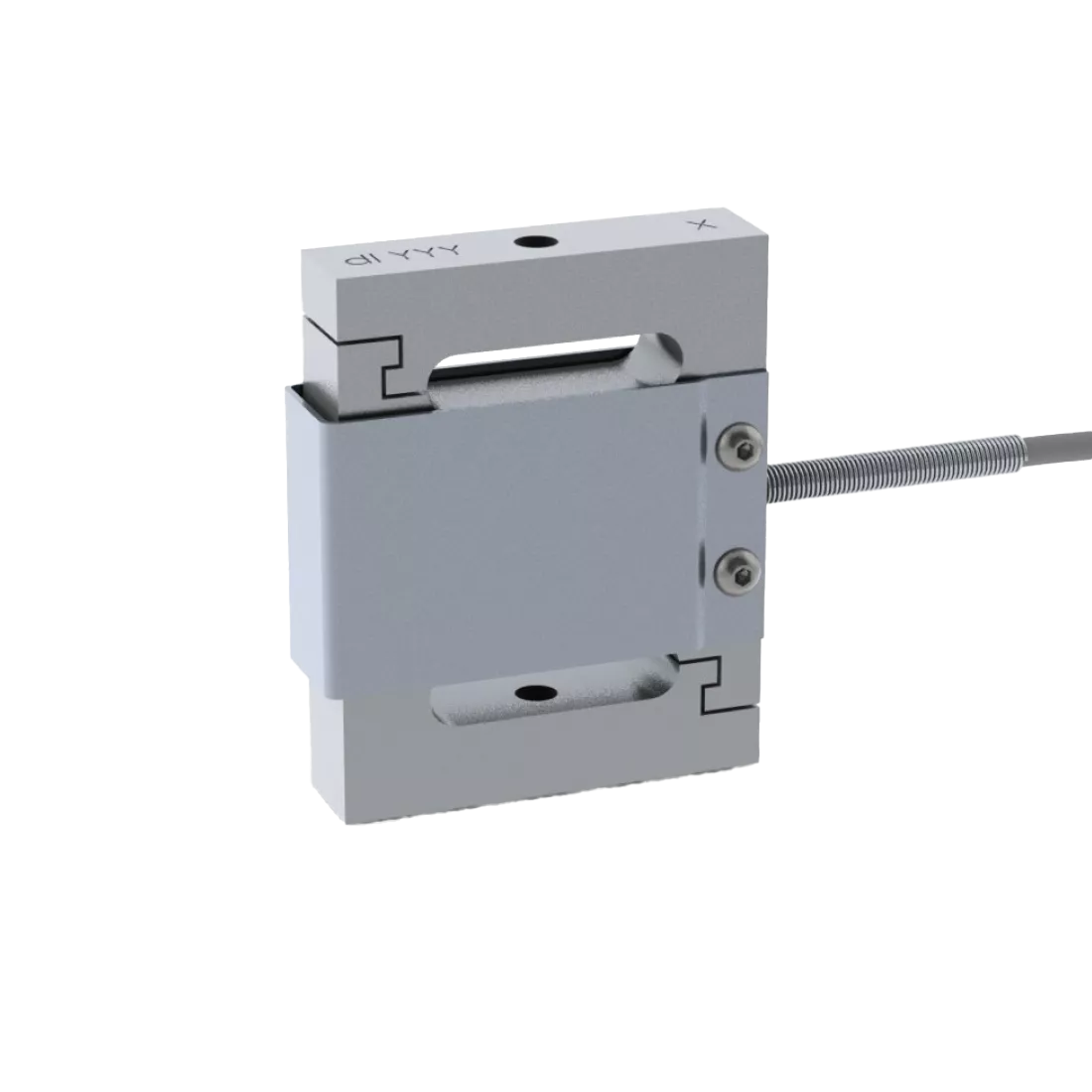

MSBLC S-förmiger Miniaturkraftaufnehmer mit Überlastschutz
Bidirektionaler DMS-Aufnehmer aus Aluminium mit hoher Leistung.
Eigenschaften
- Bi-direktional
- ±0,05% (Skalenendwert) Nichtlinearität
- Überlastungsschutz sowohl in Zug- als auch in Druckrichtung
- Kompakte Bauform – ideal bei beengtem Einbau
- Hohe Genauigkeit bei Zug- und Druckkraftmessung
- Wartungsarm und langlebig
- Einfache Montage durch Gewindeanschlüsse
Allgemeine Informationen
Der MSBLC ist ein kompakter, S-förmiger Kraftaufnehmer aus Edelstahl, der speziell für hochpräzise Messungen von Zug- und Druckkräften in Anwendungen mit begrenztem Bauraum entwickelt wurde. Mit seiner charakteristischen S-Form ermöglicht der MSBLC eine symmetrische Krafteinleitung, was eine exakte und reproduzierbare Kraftmessung sicherstellt. Die kompakte Bauweise und der erweiterte Schutz vor Überlastung machen ihn zur idealen Wahl für anspruchsvolle industrielle, medizintechnische oder automatisierte Anwendungen.
Dank dem integrierten mechanischen Überlastschutz bietet der Sensor eine außergewöhnlich hohe Zuverlässigkeit, selbst bei rauem Betrieb oder plötzlichen Kraftspitzen.
Der S-förmige Kraftsensor ist ein bidirektionaler Aufnehmer auf Basis von Aluminium-Dehnungsmessstreifen mit hoher Leistung und integrierter Temperaturkompensation. Diese Konstruktion bietet eine Nichtlinearität von weniger als ±0,05 % (Skalenendwert) und verfügt über einen Überlastschutz sowohl in Zug- als auch in Druckrichtung.
Technische Merkmale:
- Messprinzip: Dehnungsmessstreifen (DMS)
- Kraftrichtung: Zug und Druck
- Bauform: Kompakte S-Form (S-Beam)
- Material: Edelstahl – korrosionsbeständig und langlebig
- Überlastschutz: Integriert, mechanisch – schützt zuverlässig vor Beschädigung
- Messbereiche: Verfügbar in niedrigen bis mittleren Kraftbereichen
- Schutzart: Je nach Ausführung IP65/IP67
- Ausgangssignal: Analog (mV/V), optional mit Verstärker
Typische Einsatzbereiche:
- Prüftechnik und Qualitätskontrolle
- Medizintechnik (z. B. Dosier- oder Zugversuche)
- Automatisierungs- und Handhabungstechnik
- Robotik und Miniatur-Aktuatorik
Verkabelung
Kabel-Version
Die S-Beam-Wägezelle ist mit einer 4x28 AWG-Verdrahtung in einem geflochtenen, abgeschirmten Kabel ausgestattet (Gesamtkabellänge 2 m).
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Rated Capacity (lbf) | 25, 50, 100 & 250 |
| Rated Output (RO) (mV/V) | 2 nominal |
| Overload (%) | 1000 of RO |
| No Load Offset (%) | ±1 of RO |
| Excitation (VDC or VAC) (V) | 5, 10 |
| Input Impedance | 1000 Ω nominal |
| Output Impedance | 1000 Ω nominal |
| Non-Linearity (%) | ±0.05 of RO |
| Hysteresis (%) | ±0.05 of RO |
| Non-Repeatability (%) | ±0.05 of RO |
