Eigenschaften

Präzise Neigungswinkelüberwachung
Neigungswinkelbereich ±3° bis ±10°
Neigungswinkelmessbereich ist beliebig eingestellbar
Im robusten Aluminium-Druckgussgehäuse (IP66)
Geeignet für den Einsatz in industrieller Umgebung

Allgemeine Informationen

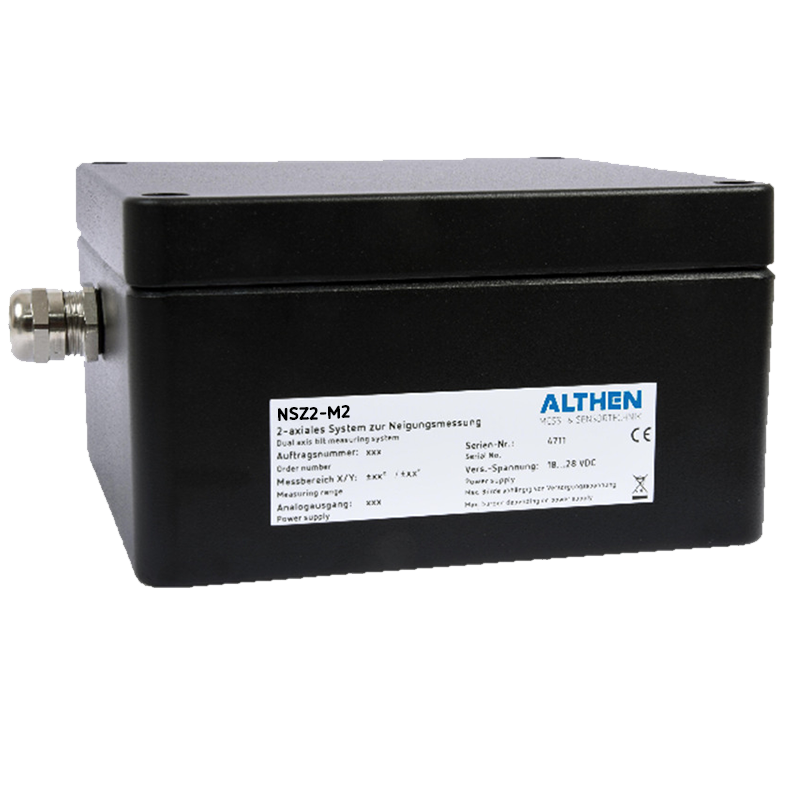

Das 2-axiale industrielle System NSZ2-M2-IP zur Überwachung des Neigungswinkels, welches aus der
Kombination zweier berührungslos arbeitenden Neigungssensoren und einer auf die Sensoren angepassten
Elektronik besteht, dient zur präzisen Neigungswinkelüberwachung in X- und Y-Achse und ist für die
Grundflächenmontage vorgesehen. Der zu überwachende Neigungswinkelbereich kann je nach Ausführung im
Bereich von ±3° bis ±10° liegen. Mit Hilfe von internen Potentiometern, die nach dem Öffnen des
Gehäusedeckels sichtbar sind, können die Grenzwertschaltpunkte für beide Achsen und Richtungen über den
gesamten Neigungswinkelmessbereich beliebig eingestellt werden. Die Relais besitzen potentialfreie
Schaltkontakte, deren max. Schaltleistung 30 VDC/0,5 A betragen. Die Schaltverzögerung der Relais beträgt in
der Standardausführung 1 s. Andere Schaltverzögerungszeiten sind auf Anfrage möglich.

Eingebaut ist das Neigungswinkelschaltsystem in ein robustes EMV-Aluminium-Druckgussgehäuse (IP66),
welches für den Einsatz in rauer und industrieller Umgebung besonders gut geeignet ist.
