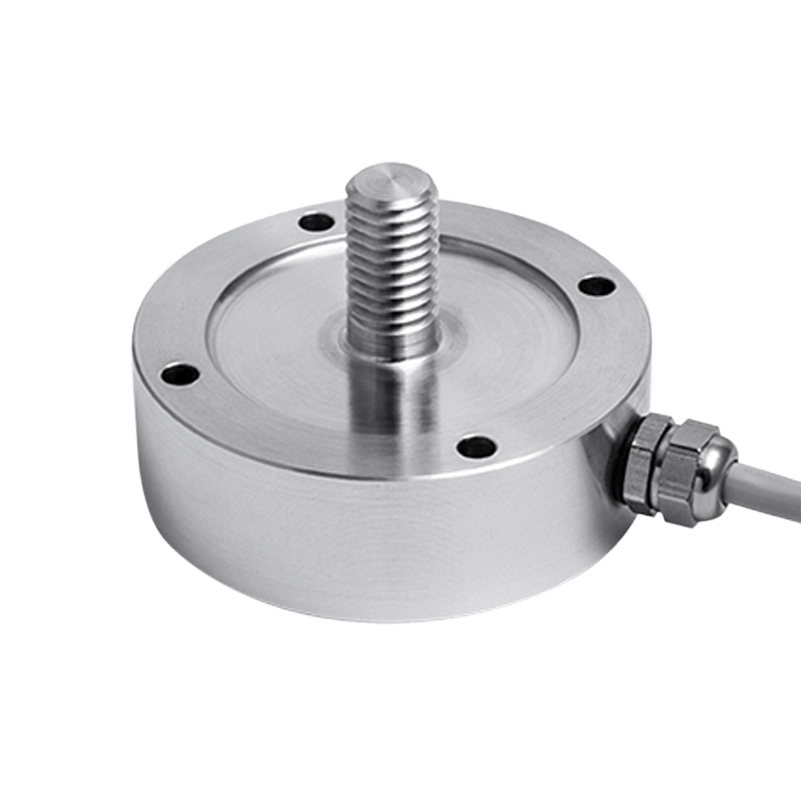

CLBT Zug- und Drucklast-Wiegezelle
Konstruktion aus Aluminium-Legierung (50-100 kg) bzw. 17-4 PH Edelstahl (500 kg), Schutzklasse IP 65
Eigenschaften
- Messbereiche: 50 bis 500kg
- 50-100kg: Aluminiumlegierung
- 500kg: 17-4 PH Edelstahlkonstruktion
- Kombinierter Fehler: < +/- 0.05%
- Schutzklasse IP65
Allgemeine Informationen
Leistungshighlights
Die CLBT Wiegezelle für Druck- und Zuglasten ist sehr flach und besonders für Präzisionsanwendungen geeignet, bei denen Platzprobleme und Seitenlasten auftreten. Der Aufnehmer ist aus einem massiven Rohling aus Werkzeugstahl gefertigt und abgedichtet gemäß IP67. Die CLBT-Kraftmesszelle ermöglicht präzise bidirektionale Kraftmessung mit einer kombinierten Messabweichung von ≤ ±0,05 %. Sie liefert stabile und zuverlässige Signale auch bei wechselnden Lasten und Umgebungsbedingungen.
Einsatzbedingungen
Der Betriebstemperaturbereich liegt zwischen -30 °C und +90 °C. Die CLBT hält einer sicheren Überlast bis 150 % und einer maximalen Überlast bis 300 % stand. Je nach Anwendung ist sie in Aluminium (für 50–100 kg) oder Edelstahl (für 500 kg) erhältlich – ideal für unterschiedliche Anforderungen an Robustheit und Umweltbeständigkeit.
Mögliche Anwendungsbereiche
- Industrielle Wägeplattformen
- Kraftmessung in Maschinen und Anlagen
- Prüfstände für Druck- und Zugversuche
- Automatisierungssysteme mit präzisem Kraft-Feedback
- OEM-Integration in kundenspezifischen Lösungen
Vorteile der CLBT-Serie
Dank kompakter Bauform und flexibler Montagemöglichkeiten eignet sich die CLBT hervorragend für beengte Einbauverhältnisse. Sie bietet ein stabiles mV/V-Ausgangssignal und eine hohe Isolationsfestigkeit (> 5000 MΩ), was langfristige Signalqualität und Betriebssicherheit garantiert.
Eigenschaften
- Messbereiche: 50 bis 500kg
- Für Zug-/ Druckbelastung
- 50-100kg: Aluminiumlegierung
- 500kg: 17-4 PH Edelstahlkonstruktion
- Kombinierter Fehler: < +/- 0.05%
- Schutzklasse IP65
Weitere technische Merkmale
- Ausgangssignal: 2 mV/V ±10 %
- Eingangs-/Ausgangswiderstand: 700 Ω
- Durchbiegung bei Nennlast: 0,3 mm
- Kabellänge: 5 m mit 6 × 0,088 mm²
- Temperatureinfluss auf Nullpunkt/Messspanne: 0,005 %/°C
Benötigen Sie dieses Produkt für Ihr Projekt?
Fordern Sie jetzt ein unverbindliches Angebot an oder senden Sie uns Ihre Kontaktdaten für eine unverbindliche und kostenfreie Beratung. Unsere Vertriebsingenieure setzen sich so schnell wie möglich mit Ihnen in Verbindung.
Produkt Downloads
Sprechen Sie mit unseren Experten
Nicht das richtige Produkt? Wir bieten Standard-Sensoren, helfen Ihnen aber auch gerne mit einem maßgeschneiderten Aufnehmer oder einer kompletten Messlösung weiter. Kontaktieren Sie uns einfach für eine kostenlose Beratung oder einen Kostenvoranschlag.
KontaktTechnische Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Combined error | ≤ ±0.05% |
| Creep at nominal load in 20 minutes | 0.03% |
| Deflection at nominal load | 0.3mm |
| Material | 50 - 100kg: Aluminum alloy (Avional), 500kg: 17-4 PH stainless steel |
| Protection class | IP65 |
| Rated output | 2 mV/V ±10% |
| Safe overload (% of full scale) | 150% |
| Ultimate overload (% of full scale) | 300% |
